産品外觀
外觀

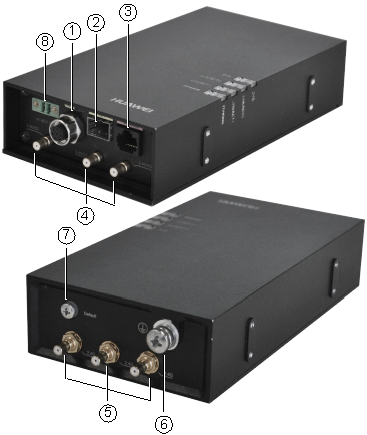

AP9131DN& AP9132DN
端口
AP9131DN
1.48V:直流電源接口。
2.GE0/PoE:10/100/1000M以太網電口,接口類型爲M12,用于有線以太網連接。并且支持PoE供電。
3.GE1:100/1000M以太網光口,需插入光纖模組,用于有線以太網連接。
4.CONSOLE:Console接口。
5.2.4G/5G:QMA母頭,連接2.4G和5G合路天線。
6.接地點:将接地線連到此接地點。
7.Default:缺省按鈕。擰下螺釘,長按該按鈕超過3秒,可恢複出廠缺省值。
AP9132DN
1.GE0/PoE:10/100/1000M以太網電口,接口類型爲M12,用于有線以太網連接。并且支持PoE供電。
2.GE1:100/1000M以太網光口,需插入光纖模組,用于有線以太網連接。
3.CONSOLE:Console接口。
4.2.4G/5G:QMA母頭,可連接5G天線或雙頻合路天線。
5.2.4G:QMA母頭,可連接2.4G天線
6.接地點:将接地線連到此接地點。
7.Default:缺省按鈕。擰下螺釘,長按此按鈕超過3秒,可恢複出廠缺省值。
8.48V:直流電源接口。
LED指示燈
AP9131DN& AP9132DN采用的是多指示燈,多指示燈分爲SYS燈、Link燈和Wireless燈,指示燈狀态
如下表所示。
說明: 指示燈的顔色可能會随溫度的變化有輕微的差異。 相同類型的指示燈,其狀态含義相同。
SYS燈的指示燈狀态說明
信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
---|---|---|---|
上電缺省狀态 | 綠色 | 常亮 |
設備剛剛上電,軟件未啓動,綠燈常亮。 |
軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成,軟件開始啓動後,綠燈閃爍一下,然後直到系統啓動完成都保持綠燈常亮狀态。 |
運行 | 綠色 | 慢閃(0.5Hz) |
系統處于正常運行狀态,系統正常運行,以太網連接正常,有用戶關聯。 |
慢閃(0.2Hz) |
系統正常運行,以太網連接正常,無用戶關聯,系統處于低功耗狀态。 |
||
告警 | 綠色 | 快閃(4Hz) |
軟件升級過程中。 |
故障 | 紅色 | 常亮 |
設備有影響業務且無法自行恢複的故障(如DRAM檢測失敗,軟件系統加載失敗),需人工幹預。 |
Link燈的指示燈狀态說明
信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
---|---|---|---|
LINK | 綠色 | 常亮 | 系統正常,以太網連通正常,無數據傳輸。 |
ACT | 綠色 | 閃爍 | 系統正常,以太網連通正常,有數據傳輸,數據流量越大閃爍越頻繁。 |
業務流量模式狀态說明
顔色 | 指示燈狀态 | 表達含義 |
---|---|---|
黃色/綠色 | 常滅 | 未使能無線射頻,沒有無線用戶接入。 |
黃色/綠色 | 常亮 | 2.4G或5G有用戶連通,無數據傳輸。 |
綠色 | 閃爍 | 有2.4G用戶接入并有數據流量傳輸,數據流量越大閃爍越頻繁。 |
黃色 | 閃爍 | 有5G用戶接入并有數據流量傳輸,數據流量越大閃爍越頻繁。 |
黃色/綠色 | 交替閃爍 | 2.4G和5G同時有用戶連通,數據流量越大閃爍越頻繁。 |
信号強度模式狀态說明
顔色 | 指示燈狀态 | 表達含義 |
---|---|---|
黃色/綠色 | 常滅 | WDS/Mesh沒有連接上,或信号極差。 |
慢閃(0.5Hz) | WDS/Mesh正常接入,信号強度差。 | |
快閃(4Hz) | WDS/Mesh正常接入,信号強度中等。 | |
常亮 | WDS/Mesh正常接入,信号強度好。 |
産品特性
WLAN特性
- 兼容IEEE 802.11a/b/g/n/ac标準
- 最高速率達1.75Gpbs
- 支持最大合并比(MRC)
- 支持空時分組碼(STBC)
- 支持波束成形(Beamforming)
- 支持低密度奇偶校驗(LDPC)
- 支持最大似然解碼(MLD)
- 支持幀聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)
- 支持802.11動态頻率選擇(DFS)
- 支持20M、40M和80M模式下的ShortGI
- 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式
- 支持WLAN信道管理和信道速率調整
- (說明:具體管理信道請參考《國家碼&信道順從表》。)
- 支持信道自動掃描功能,自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能
- 支持SST(signal sustain technology)
- 支持U-APSD節電模式
- FIT AP工作模式下支持CAPWAP(control and provisioning of wireless access points)即無線接入點控制協議隧道數據轉發
- FIT AP工作模式下支持AP自動上線功能
- FIT AP工作模式下支持擴展服務集ESS
- FIT AP工作模式下支持WDS
- FIT AP工作模式下支持Mesh
- 支持多用戶CAC
- 支持軌道交通快速切換
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商,自動MDI/MDI-X
- 兼容IEEE 802.1q
- 支持根據用戶接入的SSID劃分VLAN
- 上行以太網口支持VLAN trunk功能
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client,通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持用戶訪問控制(ACL)
- 支持LLDP鏈路發現
- FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- FIT AP工作模式下支持AC統一認證
- FIT AP工作模式下支持AC雙鏈路備份
- FAT AP工作模式下支持NAT
- FIT AP工作模式下支持IPv6
QoS特性
- 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理,自動根據用戶數量、環境等因素動态調整用戶帶寬分配,改善用戶體驗
- 支持Airtime調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式,加密字長支持64位,128位和152位
- 支持WPA/WPA2–PSK認證/加密方式(WPA/WPA2個人版)
- 支持WPA/WPA2–802.1X認證/加密方式(WPA/WPA2企業版)
- 支持WPA-WPA2混合認證
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS,包括非法設備檢測和反制,攻擊檢測和動态黑名單,STA/AP的黑白名單功能
- 支持802.1x認證、MAC地址認證、Portal認證等
- 支持DHCP Snooping
- 支持DAI(Dynamic ARP Inspection)
- 支持IPSG(IP Source Guard)
維護特性
- FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
- FIT AP工作模式下支持AP自動上線功能,并自動加載配置,可即插即用
- FIT AP工作模式下支持WDS零配置部署
- FIT AP工作模式下支持Mesh零配置部署
- FIT AP工作模式下支持批量自動升級
- 支持Telnet
- 支持STelnet,使用SSH v2安全協議
- 支持SFTP,使用SSH v2安全協議
- 支持串口本地管理方式
- FAT AP工作模式下支持Web網管管理AP,可通過HTTP或HTTPS登錄
- 支持網管實時監控用戶配置信息和快速故障定位
- FAT AP工作模式下支持SNMP v1/v2/v3
- 支持系統狀态告警
- FAT AP工作模式下支持NTP
BYOD
- (說明:僅FIT AP工作模式下支持BYOD。)
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型,下發報文的轉發/安全/QoS策略
定位服務
- (說明:僅僅FIT AP工作模式下支持定位服務。)
- 支持對AeroScout、Ekahau的Tag定位
- 支持對WiFi終端的定位
- 與esight網管配合,對非法設備進行定位
頻譜分析
- (說明:僅FIT AP工作模式下支持頻譜分析。)
- 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話(僅支持2.4G)、無線音頻發射器(2.4G和5G)、遊戲手柄和微波爐等幹擾源進行識别
- 與eSight網管配合,對幹擾源進行頻譜顯示
産品規格
AP9131DN | AP9132DN | ||
---|---|---|---|
物理參數 | 尺寸(長×寬×高) | 180mm×100mm×40mm | 180mm×100mm×40mm |
重量 | 1.2kg | 1.2kg | |
電源參數 | 電源輸入 | DC:額定工作電壓48V,可調節範圍33.6V~60V PoE供電:滿足802.3at以太網供電标準 |
DC:額定工作電壓48V,可調節範圍33.6V~60V PoE供電:滿足802.3at以太網供電标準 |
最大功耗 | 車廂覆蓋場景:17.5W 軌旁單5G場景:12.5W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
車廂覆蓋場景:17.5W 軌旁單5G場景:12.5W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
環境參數 | 工作溫度 | -40℃~+65℃ |
-40℃~+65℃ |
存儲溫度 | -40℃~+70℃ | -40℃~+70℃ | |
工作濕度 | 5%~95%(非凝結) | 5%~95%(非凝結) | |
防護等級 | IP41 | IP41 | |
工作氣壓 | 70kPa~106kPa | 70kPa~106kPa |
組網應用
AP9131D&AP9132DN支持FAT AP和FIT AP兩種工作模式,根據網絡規劃的需要,可以靈活地在FAT AP和FIT AP兩種工作模式中切換。 典型組網方式如下:
典型組網圖
- AP9131D&AP9132DN可作爲軌旁AP,工作在FIT AP模式,統一由AC管理,和車載AP通信。
- AP9131D&AP9132DN可作爲車載AP,工作在FAT AP模式,位于車頭和車尾,支持軌交快速切換技術,切換時間小于50ms,提供高速穩定的車地回傳網絡。
- AP9131D&AP9132DN可作爲車廂覆蓋AP,工作在FIT AP模式,爲乘客提供WLAN網絡接入服務。AP可提供車廂内雙頻覆蓋。
- AP9132DN作爲車廂覆蓋AP時,工作在FIT AP模式,提供分路功能,即車廂内通過2.4G覆蓋,車廂間通過5G橋接,根據需要靈活選擇,方便部署。
