R450D遠端單元

産品外觀

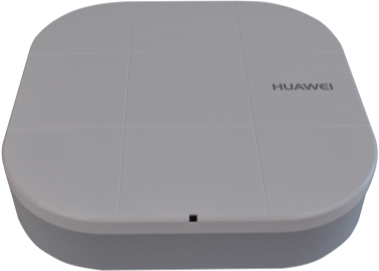

外觀

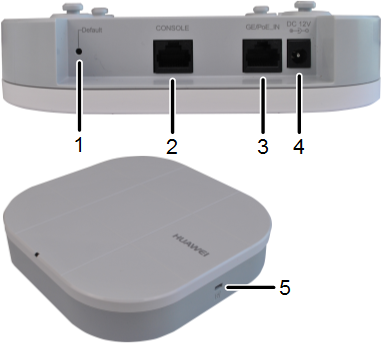

端口

1.Default：複位按鈕，長按超過3秒恢複出廠缺省值并重新啓動。

2.CONSOLE：控制口，連接維護終端，用于設備配置和管理。

3.GE/PoE_IN：10/100/1000Mbit/s，用于有線以太網連接，支持PoE輸入。

4.DC 12V：直流電源接口，用來連接12V電源适配器。

說明：使用直流供電時，請使用選配的電源适配器供電，否則可能将造成設備損壞。

5.防盜鎖孔：連接防盜鎖。

産品特性

WLAN特性

設備支持的WLAN特性如下：

兼容IEEE 802.11a/b/g/n/ac/ac Wave 2标準
最高速率達1.267Gbit/s
支持最大合并比（MRC）
支持空時分組碼（STBC）
支持波束成形（Beamforming）
支持MU-MIMO
支持低密度奇偶校驗（LDPC）
支持最大似然解碼（MLD）
支持幀聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11動态頻率選擇(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道速率調整
（說明：具體管理信道請參考《國家碼&信道順從表》。）
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD節電模式
支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
支持AP自動上線功能
支持擴展服務集ESS
支持多用戶CAC

網絡特性

設備支持的網絡特性如下：

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
上行以太網口支持VLAN trunk功能
支持AP上聯口管理通道以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取IP地址
支持業務數據的隧道轉發和直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的訪問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
支持直接轉發模式下的CAPWAP中斷業務保持
支持AC統一認證
支持AC雙鏈路備份
支持IPv6

QoS特性

設備支持的QoS特性如下：

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
支持Airtime調度

安全特性

設備支持的安全特性如下：

支持Open system認證方式
支持WEP認證/加密方式，加密字長支持64位，128位和152位
支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
支持WPA/WPA2–802.1x認證/加密方式（WPA/WPA2企業版）
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
支持802.1x認證、MAC地址認證、Portal認證等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）

維護特性

設備支持的維護特性如下：

支持通過AC對AP進行的集中管理和維護
支持AP自動上線功能，并自動加載配置，可即插即用
支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議
支持網管實時監控用戶配置信息和快速故障定位
支持系統狀态告警

BYOD

設備支持的BYOD（Bring Your Own Device）特性如下：

支持基于MAC OUI識别設備類型
支持基于HTTP User-Agent信息識别設備類型
支持基于DHCP Option信息識别設備類型
支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

定位服務

設備支持的定位服務特性如下：

支持對AeroScout、Ekahau的Tag定位
支持對Wi-Fi終端的定位
與eSight網管配合，對非法設備進行定位

頻譜分析

設備支持的頻譜分析特性如下：

對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
與eSight配合，對幹擾源進行定位和頻譜顯示

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	170mm×170mm×35mm
	重量	0.41kg
	系統内存	256MB DDR3L
	FLASH	64MB NOR FLASH
電源參數	電源輸入	DC：12V±10% PoE供電：滿足802.3af/at以太網供電标準
電源參數	最大功耗	12.1W 說明 實際最大功耗遵照不同國家和地區法規而有所不同。
環境參數	工作溫度與海拔	-60m～+1800m：-10℃～+50℃ 1800m～5000m：海拔每升高300m，最高工作溫度降低1℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP41
	工作氣壓	53kPa～106kPa

射頻參數

項目	描述
天線類型	内置雙頻全向天線
天線增益	2.4GHz：5dBi 5GHz：5dBi
最大用戶數	256
每射頻最大VAP數量	16
最大發射功率	2.4GHz：23dBm 5GHz：23dBm 說明 實際發射功率遵照不同國家和地區法規而有所不同。發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至-3dBm。
非重疊頻道最大數量	2.4 GHz（2.412GHz～2.472GHz） 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1	5 GHz（5.18GHz～5.825GHz） 802.11a 20MHz：13 802.11n 20MHz：13 40MHz：6 802.11ac 20MHz：13 40MHz：6 80MHz：3	說明 表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。
支持的信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～400Mbit/s 802.11ac：6.5～867Mbit/s
接收靈敏度（典型值）	2.4 GHz 802.11b -101 dBm @ 1 Mbit/s -98 dBm @ 2 Mbit/s -96 dBm @ 5.5 Mbit/s -93 dBm @ 11 Mbit/s	2.4 GHz 802.11g -94 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -92 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -89 dBm @ MCS1 -87 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -87 dBm @ MCS9 -85 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -72 dBm @ MCS15	2.4 GHz 802.11n(HT40) -91 dBm @ MCS0 -88 dBm @ MCS1 -85 dBm @ MCS2 -83 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -72 dBm @ MCS7 -89 dBm @ MCS8 -86 dBm @ MCS9 -83 dBm @ MCS10 -81 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -70 dBm @ MCS15
	5 GHz 802.11a -91 dBm @ 6 Mbit/s -91 dBm @ 9 Mbit/s -89 dBm @ 12 Mbit/s -88 dBm @ 18 Mbit/s -85 dBm @ 24 Mbit/s -82 dBm @ 36 Mbit/s -77 dBm @ 48 Mbit/s -76 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -91 dBm @ MCS0 -88 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -74 dBm @ MCS6 -72 dBm @ MCS7 -89 dBm @ MCS8 -86 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -72 dBm @ MCS14 -70 dBm @ MCS15	5 GHz 802.11n (HT40) -88 dBm @ MCS0 -86 dBm @ MCS1 -82 dBm @ MCS2 -80 dBm @ MCS3 -77 dBm @ MCS4 -73 dBm @ MCS5 -71 dBm @ MCS6 -69 dBm @ MCS7 -86 dBm @ MCS8 -84 dBm @ MCS9 -80 dBm @ MCS10 -78 dBm @ MCS11 -75 dBm @ MCS12 -71 dBm @ MCS13 -69 dBm @ MCS14 -67 dBm @ MCS15	-
	5 GHz 802.11ac (VHT20) -91 dBm @ MCS0NSS1 -88 dBm @ MCS1NSS1 -87 dBm @ MCS2NSS1 -83 dBm @ MCS3NSS1 -80 dBm @ MCS4NSS1 -76 dBm @ MCS5NSS1 -74 dBm @ MCS6NSS1 -72 dBm @ MCS7NSS1 -69 dBm @ MCS8NSS1 -89 dBm @ MCS0NSS2 -86 dBm @ MCS1NSS2 -85 dBm @ MCS2NSS2 -81 dBm @ MCS3NSS2 -78 dBm @ MCS4NSS2 -74 dBm @ MCS5NSS2 -72 dBm @ MCS6NSS2 -70 dBm @ MCS7NSS2 -67 dBm @ MCS8NSS2	5 GHz 802.11ac (VHT40) -88 dBm @ MCS0NSS1 -85 dBm @ MCS1NSS1 -82 dBm @ MCS2NSS1 -80 dBm @ MCS3NSS1 -77 dBm @ MCS4NSS1 -73 dBm @ MCS5NSS1 -71 dBm @ MCS6NSS1 -69 dBm @ MCS7NSS1 -66 dBm @ MCS8NSS1 -64 dBm @ MCS9NSS1 -86 dBm @ MCS0NSS2 -83 dBm @ MCS1NSS2 -80 dBm @ MCS2NSS2 -78 dBm @ MCS3NSS2 -75 dBm @ MCS4NSS2 -71 dBm @ MCS5NSS2 -69 dBm @ MCS6NSS2 -67 dBm @ MCS7NSS2 -64 dBm @ MCS8NSS2 -62 dBm @ MCS9NSS2	5 GHz 802.11ac (VHT80) -85 dBm @ MCS0NSS1 -82 dBm @ MCS1NSS1 -79 dBm @ MCS2NSS1 -77 dBm @ MCS3NSS1 -74 dBm @ MCS4NSS1 -70 dBm @ MCS5NSS1 -68 dBm @ MCS6NSS1 -67 dBm @ MCS7NSS1 -62 dBm @ MCS8NSS1 -61 dBm @ MCS9NSS1 -83 dBm @ MCS0NSS2 -80 dBm @ MCS1NSS2 -77 dBm @ MCS2NSS2 -75 dBm @ MCS3NSS2 -72 dBm @ MCS4NSS2 -68 dBm @ MCS5NSS2 -66 dBm @ MCS6NSS2 -65 dBm @ MCS7NSS2 -60 dBm @ MCS8NSS2 -59 dBm @ MCS9NSS2	-

組網應用

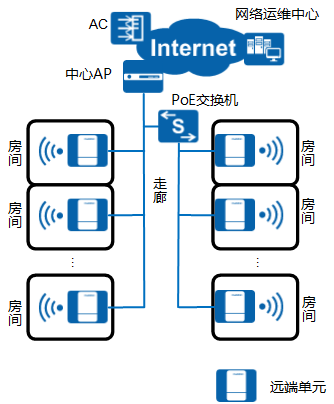

分布式無線接入組網圖

如圖所示，中心AP下行GE口支持PoE供電，可以直連遠端單元，或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信，遠端單元直接布放到房間内。
