R250D&R250D-E遠端單元

産品外觀

外觀

R250D

R250D-E

端口

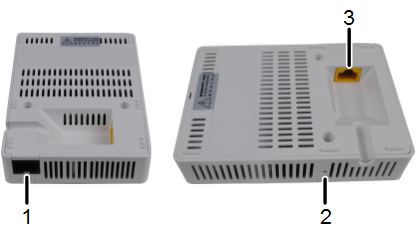

R250D

1.GE1：10/100/1000Mbit/s，用于有線以太網連接。

2.Default：複位按鈕，長按超過3秒即恢複出廠缺省值并重新啓動。

3.GE0/PoE_IN：10/100/1000Mbit/s，用于有線以太網連接。支持PoE電源輸入。

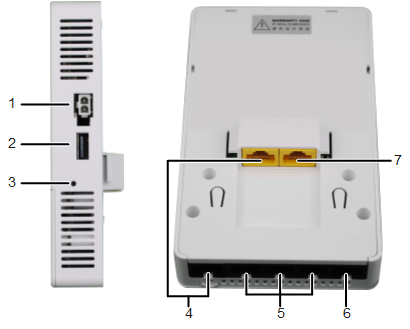

R250D-E

1. DC 48V：直流電源接口，用來連接48V電源适配器。

2. USB接口：連接U盤或其他存儲設備，用于擴展存儲。支持USB2.0标準。

3. Default：複位按鈕，長按超過3秒即恢複出廠缺省值并重新啓動。

4. Pass Through：一對直通口，用來做透傳，對接網線或電話線。

5. GE2～GE4：10/100/1000Mbit/s，用于有線以太網連接。

6. GE1/PoE_OUT：10/100/1000Mbit/s，用于有線以太網連接。支持PoE電源輸出。

7. GE0/PoE_IN：10/100/1000Mbit/s，用于有線以太網連接。支持PoE電源輸入。

LED指示燈

說明：

指示燈裝在面闆内側，需要設備上電後才能顯示。

指示燈的顔色可能會随溫度的變化有輕微的差異。

R250D指示燈狀态說明

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始啓動後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用戶關聯。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中軟件加載并啓動後，進入請求上線狀态。上線成功（CAPWAP建鏈）之前一直處于此狀态上線失敗（CAPWAP斷鏈）
故障	紅色	常亮	設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。

R250D-E指示燈狀态說明

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始啓動後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用戶關聯。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中軟件加載并啓動後，進入請求上線狀态。上線成功（CAPWAP建鏈）之前一直處于此狀态上線失敗（CAPWAP斷鏈）
故障	紅色	常亮	設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac/ac wave2标準
最高速率達1.267Gbit/s
支持中心AP與遠端單元之間爲二層網絡拓撲
支持中心AP直連遠端單元
支持最大合并比（MRC）
支持空時分組碼（STBC）
支持波束成形（Beamforming）
支持MU-MIMO
支持低密度奇偶校驗（LDPC）
支持最大似然解碼（MLD）
支持幀聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11動态頻率選擇(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道速率調整
說明：具體管理信道請參考《國家碼&信道順從表》。
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD節電模式
支持AP自動上線功能
支持擴展服務集ESS
支持多用戶CAC

網絡特性

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
上行以太網口支持VLAN trunk功能
支持AP上聯口管理通道以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取IP地址
支持業務數據的隧道轉發和直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的訪問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
持直接轉發模式下的CAPWAP中斷業務保持
支持AC統一認證
支持AC雙鏈路備份
支持IPv6

QoS特性

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
支持Airtime調度

安全特性

支持Open-System認證方式
支持WEP認證/加密方式，加密字長支持64位，128位和152位
支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
支持WPA/WPA2–802.1X認證/加密方式（WPA/WPA2企業版）
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
支持802.1x認證、MAC地址認證、Portal認證等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持802.11w協議，對管理幀進行加密

維護特性

支持通過AC對AP進行的集中管理和維護
支持AP自動上線功能，并自動加載配置，可即插即用
支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議
支持網管實時監控用戶配置信息和快速故障定位
支持系統狀态告警

BYOD

支持基于MAC OUI識别設備類型
支持基于HTTP User-Agent信息識别設備類型
支持基于DHCP Option信息識别設備類型
支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

定位服務

支持對AeroScout、Ekahau的Tag定位
支持對WiFi終端的定位
與eSight網管配合，對非法設備進行定位
R250D-E支持藍牙定位

頻譜分析

對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
與eSight網管配合，對幹擾源進行頻譜顯示

産品規格

基本參數

項目		R250D	R250D-E
物理參數	尺寸（長×寬×高）	120mm×86mm×26mm	140mm×86mm×36mm
物理參數	重量	0.2kg	0.26kg
電源參數	電源輸入	PoE供電：滿足802.3af/at以太網供電标準	DC：48V±5% PoE供電：滿足802.3af/at以太網供電标準
環境參數	工作溫度	0℃～+40℃	0℃～+40℃
	存儲溫度	-40℃～+70℃	-40℃～+70℃
	工作濕度	5%～95%（非凝結）	5%～95%（非凝結）
	工作氣壓	53 Kpa～106Kpa	53 Kpa～106Kpa

射頻參數

項目	描述
天線類型	内置天線
天線增益	R250D： 2.4G（4 dBi） 5G（6 dBi） R250D-E 2.4G（4 dBi） 5G（5 dBi）
可同時在線的用戶數量	≤256
每射頻最大VAP數量	16
最大發射功率	2.4G：21dBm（組合功率） 5G：20dBm（組合功率）說明：實際發射功率遵照不同國家和地區法規而有所不同。發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。
非重疊頻道最大數量	2.4 GHz 802.11b/g − 20MHz： 3 802.11n − 20MHz： 3 − 40MHz： 1	5 GHz 802.11a − 20MHz： 13 802.11n − 20MHz： 13 − 40MHz： 6 802.11ac − 20MHz： 13 − 40MHz： 6 − 80MHz： 3	說明 表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。
支持的信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5 Mbit/s～400Mbit/s 802.11ac：6.5 Mbit/s～867Mbit/s
接收靈敏度（典型值）-R250D	2.4 GHz 802.11b -99 dBm @ 1 Mbit/s -97 dBm @ 2 Mbit/s -95 dBm @ 5.5 Mbit/s -92 dBm @ 11 Mbit/s	2.4 GHz 802.11g -94 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -90 dBm @ 12 Mbit/s -89 dBm @ 18 Mbit/s -85 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -79 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -89 dBm @ MCS1 -87 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -87 dBm @ MCS9 -85 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -72 dBm @ MCS15	2.4 GHz 802.11n(HT40) -91 dBm @ MCS0 -88 dBm @ MCS1 -85 dBm @ MCS2 -83 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -72 dBm @ MCS7 -89 dBm @ MCS8 -86 dBm @ MCS9 -83 dBm @ MCS10 -81 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -70 dBm @ MCS15
	5 GHz 802.11a -91 dBm @ 6 Mbit/s -91 dBm @ 9 Mbit/s -89 dBm @ 12 Mbit/s -88 dBm @ 18 Mbit/s -85 dBm @ 24 Mbit/s -82 dBm @ 36 Mbit/s -77 dBm @ 48 Mbit/s -76 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -91 dBm @ MCS0 -88 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -74 dBm @ MCS6 -72 dBm @ MCS7 -89 dBm @ MCS8 -86 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -72 dBm @ MCS14 -70 dBm @ MCS15	5 GHz 802.11n (HT40) -88 dBm @ MCS0 -86 dBm @ MCS1 -82 dBm @ MCS2 -80 dBm @ MCS3 -77 dBm @ MCS4 -73 dBm @ MCS5 -71 dBm @ MCS6 -69 dBm @ MCS7 -86 dBm @ MCS8 -84 dBm @ MCS9 -80 dBm @ MCS10 -78 dBm @ MCS11 -75 dBm @ MCS12 -71 dBm @ MCS13 -69 dBm @ MCS14 -67 dBm @ MCS15	-
	5 GHz 802.11ac (VHT20) -91 dBm @ MCS0NSS1 -88 dBm @ MCS1NSS1 -87 dBm @ MCS2NSS1 -83 dBm @ MCS3NSS1 -80 dBm @ MCS4NSS1 -76 dBm @ MCS5NSS1 -74 dBm @ MCS6NSS1 -72 dBm @ MCS7NSS1 -69 dBm @ MCS8NSS1 -89 dBm @ MCS0NSS2 -86 dBm @ MCS1NSS2 -85 dBm @ MCS2NSS2 -81 dBm @ MCS3NSS2 -78 dBm @ MCS4NSS2 -74 dBm @ MCS5NSS2 -72 dBm @ MCS6NSS2 -70 dBm @ MCS7NSS2 -67 dBm @ MCS8NSS2	5 GHz 802.11ac (VHT40) -88 dBm @ MCS0NSS1 -85 dBm @ MCS1NSS1 -82 dBm @ MCS2NSS1 -80 dBm @ MCS3NSS1 -77 dBm @ MCS4NSS1 -73 dBm @ MCS5NSS1 -71 dBm @ MCS6NSS1 -69 dBm @ MCS7NSS1 -66 dBm @ MCS8NSS1 -64 dBm @ MCS9NSS1 -86 dBm @ MCS0NSS2 -83 dBm @ MCS1NSS2 -80 dBm @ MCS2NSS2 -78 dBm @ MCS3NSS2 -75 dBm @ MCS4NSS2 -71 dBm @ MCS5NSS2 -69 dBm @ MCS6NSS2 -67 dBm @ MCS7NSS2 -64 dBm @ MCS8NSS2 -62 dBm @ MCS9NSS2	5 GHz 802.11ac (VHT80) -85 dBm @ MCS0NSS1 -82 dBm @ MCS1NSS1 -79 dBm @ MCS2NSS1 -77 dBm @ MCS3NSS1 -74 dBm @ MCS4NSS1 -70 dBm @ MCS5NSS1 -68 dBm @ MCS6NSS1 -67 dBm @ MCS7NSS1 -62 dBm @ MCS8NSS1 -61 dBm @ MCS9NSS1 -83 dBm @ MCS0NSS2 -80 dBm @ MCS1NSS2 -77 dBm @ MCS2NSS2 -75 dBm @ MCS3NSS2 -72 dBm @ MCS4NSS2 -68 dBm @ MCS5NSS2 -66 dBm @ MCS6NSS2 -65 dBm @ MCS7NSS2 -60 dBm @ MCS8NSS2 -59 dBm @ MCS9NSS2	-
接收靈敏度（典型值）-R250D-E	2.4 GHz 802.11b -97 dBm @ 1 Mbit/s -95 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -91 dBm @ 11 Mbit/s	2.4 GHz 802.11g -93 dBm @ 6 Mbit/s -92 dBm @ 9 Mbit/s -90 dBm @ 12 Mbit/s -89 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -89 dBm @ MCS1 -88 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -87 dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -72 dBm @ MCS15	2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -87 dBm @ MCS1 -86 dBm @ MCS2 -83 dBm @ MCS3 -79 dBm @ MCS4 -75 dBm @ MCS5 -74 dBm @ MCS6 -73 dBm @ MCS7 -88 dBm @ MCS8 -85 dBm @ MCS9 -84 dBm @ MCS10 -81 dBm @ MCS11 -77 dBm @ MCS12 -73 dBm @ MCS13 -72 dBm @ MCS14 -71 dBm @ MCS15
	5 GHz 802.11a -93 dBm @ 6 Mbit/s -92 dBm @ 9 Mbit/s -90 dBm @ 12 Mbit/s -89 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -82 dBm @ 36 Mbit/s -79 dBm @ 48 Mbit/s -77 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -92 dBm @ MCS0 -90 dBm @ MCS1 -88 dBm @ MCS2 -85 dBm @ MCS3 -81 dBm @ MCS4 -77 dBm @ MCS5 -75 dBm @ MCS6 -74 dBm @ MCS7 -90 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -79 dBm @ MCS12 -75 dBm @ MCS13 -73 dBm @ MCS14 -72 dBm @ MCS15	5 GHz 802.11n (HT40) -89 dBm @ MCS0 -87 dBm @ MCS1 -85 dBm @ MCS2 -82 dBm @ MCS3 -79 dBm @ MCS4 -75 dBm @ MCS5 -73 dBm @ MCS6 -72 dBm @ MCS7 -87 dBm @ MCS8 -85 dBm @ MCS9 -83 dBm @ MCS10 -80 dBm @ MCS11 -77 dBm @ MCS12 -73 dBm @ MCS13 -71 dBm @ MCS14 -70 dBm @ MCS15	-
	5 GHz 802.11ac (VHT20) -92 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -87 dBm @ MCS2NSS1 -84 dBm @ MCS3NSS1 -81 dBm @ MCS4NSS1 -77 dBm @ MCS5NSS1 -75 dBm @ MCS6NSS1 -73 dBm @ MCS7NSS1 -69 dBm @ MCS8NSS1 -90 dBm @ MCS0NSS2 -90 dBm @ MCS1NSS2 -88 dBm @ MCS2NSS2 -85 dBm @ MCS3NSS2 -82 dBm @ MCS4NSS2 -79 dBm @ MCS5NSS2 -75 dBm @ MCS6NSS2 -73 dBm @ MCS7NSS2 -71 dBm @ MCS8NSS2	5 GHz 802.11ac (VHT40) -90 dBm @ MCS0NSS1 -87 dBm @ MCS1NSS1 -85 dBm @ MCS2NSS1 -81 dBm @ MCS3NSS1 -78 dBm @ MCS4NSS1 -74 dBm @ MCS5NSS1 -73 dBm @ MCS6NSS1 -71 dBm @ MCS7NSS1 -67 dBm @ MCS8NSS1 -65 dBm @ MCS9NSS1 -88 dBm @ MCS0NSS2 -85 dBm @ MCS1NSS2 -83 dBm @ MCS2NSS2 -79 dBm @ MCS3NSS2 -76 dBm @ MCS4NSS2 -72 dBm @ MCS5NSS2 -71 dBm @ MCS6NSS2 -69 dBm @ MCS7NSS2 -65 dBm @ MCS8NSS2 -63 dBm @ MCS9NSS2	5 GHz 802.11ac (VHT80) -86 dBm @ MCS0NSS1 -83 dBm @ MCS1NSS1 -81 dBm @ MCS2NSS1 -79 dBm @ MCS3NSS1 -76 dBm @ MCS4NSS1 -71 dBm @ MCS5NSS1 -70 dBm @ MCS6NSS1 -68 dBm @ MCS7NSS1 -65 dBm @ MCS8NSS1 -62 dBm @ MCS9NSS1 -84 dBm @ MCS0NSS2 -81 dBm @ MCS1NSS2 -79 dBm @ MCS2NSS2 -77 dBm @ MCS3NSS2 -74 dBm @ MCS4NSS2 -69 dBm @ MCS5NSS2 -68 dBm @ MCS6NSS2 -66 dBm @ MCS7NSS2 -63 dBm @ MCS8NSS2 -60 dBm @ MCS9NSS2	-

組網應用

如圖所示，中心AP下行GE口支持PoE供電，可以直連遠端單元，或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信，遠端單元直接布放到房間内。
