R240D&R230D遠端單元

産品外觀

外觀

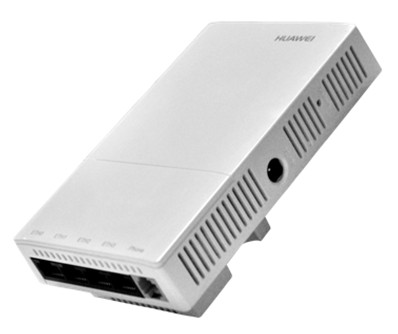

R240D

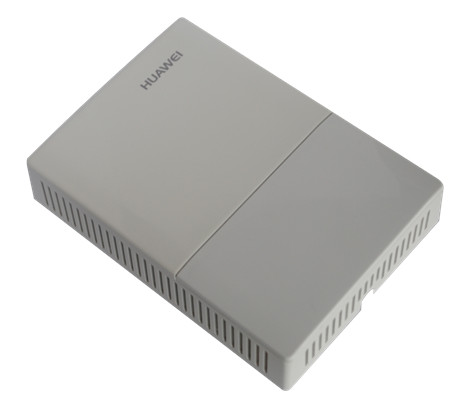

R230D

端口

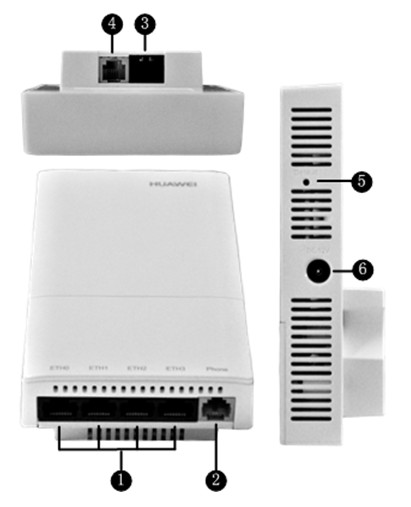

R240D

1.ETH0~3：10/100M，用于有線以太網連接。

2.Phone：電話接口，連接普通電話（即POTS話機）或調制解調設備等。

3.GE/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給模塊供電。

4.Phone：電話接口，用于接入傳統PSTN電話網絡。

5.Default：複位按鈕，長按超過3秒恢複出廠缺省值。

6.電源輸入接口：12V DC。

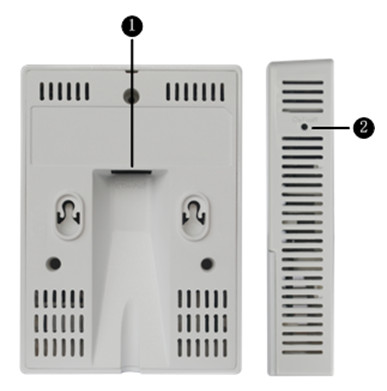

R230D

1.ETH/PoE：10/100M，用于有線以太網連接，PoE供電設備可以通過該接口爲設備供電。

2.Default：複位按鈕，長按超過3秒恢複出廠缺省值。

指示燈說明

指示燈含義說明

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用戶關聯。随著命令輸入系統進入uboot命令行狀态，綠燈慢閃。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，進入請求上線狀态。上線成功（CAPWAP建鏈）之前一直處于此狀态。上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac标準
最高速率達1.167Gbps
支持最大合并比（MRC）
支持空時分組碼（STBC）
支持波束成形（Beamforming）
支持低密度奇偶校驗（LDPC）
支持最大似然解碼（MLD）
支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11 動态頻率選擇(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式，默認方式爲自動速率調節方式
支持WLAN信道管理和信道速率調整
支持信道自動掃描功能，自動規避幹擾
支持每個SSID可獨立配置隐藏功能，支持中文SSID
支持SST（signal sustain technology）
支持U-APSD節電模式
支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
支持AP自動上線功能
支持擴展服務集ESS
支持多用戶CAC

網絡特性

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
上行以太網口支持VLAN trunk功能
支持AP上聯口管理通道以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取IP地址
支持業務數據的隧道轉發和直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的訪問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
支持直接轉發模式下的CAPWAP中斷業務保持
支持AC統一認證
支持AC雙鏈路備份
支持IPv6

QoS特性

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
支持Airtime調度

安全特性

支持Open-System認證方式
支持WEP認證/加密方式
支持WPA/WPA2–PSK認證/加密方式
支持WPA/WPA2–802.1X認證/加密方式
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
支持802.1x認證、MAC地址認證、Portal認證等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持802.11w協議，對管理幀進行加密

維護特性

支持通過AC對AP進行的集中管理和維護
支持AP自動上線功能，并自動加載配置，可即插即用
支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議
支持網管實時監控用戶配置信息和快速故障定位
支持系統狀态告警

BYOD

支持基于MAC OUI識别設備類型
支持基于HTTP User-Agent信息識别設備類型
支持基于DHCP Option信息識别設備類型
支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

頻譜分析

對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别
與eSight配合，對幹擾源進行定位和頻譜顯示

産品規格

基本參數

項目		R240D	R230D
物理參數	牆外部分尺寸（長×寬×高）	140mm×86mm×41.5mm	120mm×86mm×26mm
物理參數	重量	0.2kg	0.1kg
電源參數	電源輸入	DC：12V±10% PoE供電：滿足802.3af/at以太網供電标準	PoE供電：滿足802.3af/at以太網供電标準
	最大功耗	8.7W	5.1W
環境參數	工作溫度與海拔	0°C～+40°C -60m～5000m	0°C～+40°C -60m～5000m
	存儲溫度	-40℃～+70℃	-40℃～+70℃
	工作濕度	5%～95%（非凝結）	5%～95%（非凝結）
	工作氣壓	70kPa～106kPa	70kPa～106kPa

射頻參數

項目	描述
天線類型	内置天線
天線增益	R240D：2.4G:2dBi；5G:3dBi； R230D：2.4G:3dBi；5G:4dBi；
可同時在線的用戶數量	≤256
每射頻最大VAP數量	8
最大發射功率	R240D：20dBm（組合功率） R230D：20dBm（組合功率）說明：實際發射功率遵照不同國家和地區法規而有所不同。
非重疊頻道最大數量	2.4 GHz 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1	5 GHz 802.11a 20MHz：13 802.11n 20MHz：13 40MHz：6 802.11ac 20MHz：13 40MHz：6 80MHz：3	說明 表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。
信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s 802.11ac：6.5～867Mbit/s
接收靈敏度（典型值）	2.4 GHz 802.11b (CCK) -101 dBm @ 1 Mbit/s -96 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -90 dBm @ 11 Mbit/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mbit/s -95 dBm @ 9 Mbit/s -94 dBm @ 12 Mbit/s -92 dBm @ 18 Mbit/s -88 dBm @ 24 Mbit/s -85 dBm @ 36 Mbit/s -81 dBm @ 48 Mbit/s -79 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -95 dBm @ MCS0 -94 dBm @ MCS1 -92 dBm @ MCS2 -87 dBm @ MCS3 -84 dBm @ MCS4 -79 dBm @ MCS5 -78 dBm @ MCS6 -77 dBm @ MCS7 -93 dBm @ MCS8 -92 dBm @ MCS9 -90 dBm @ MCS10 -85 dBm @ MCS11 -82 dBm @ MCS12 -77 dBm @ MCS13 -76 dBm @ MCS14 -75 dBm @ MCS15	2.4 GHz 802.11n(HT40) -93 dBm @ MCS0 -91 dBm @ MCS1 -89 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -77 dBm @ MCS5 -75 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -89 dBm @ MCS9 -87 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -75 dBm @ MCS13 -73 dBm @ MCS14 -72 dBm @ MCS15
	5 GHz 802.11a (non-HT20) -94 dBm @ 6 Mbit/s -94 dBm @ 9 Mbit/s -93 dBm @ 12 Mbit/s -91 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -79 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -94 dBm @ MCS0 -93 dBm @ MCS1 -90 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -76 dBm @ MCS7 -92 dBm @ MCS8 -91 dBm @ MCS9 -88 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -74 dBm @ MCS15	5 GHz 802.11n (HT40) -91 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -83 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -74 dBm @ MCS6 -73 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -81 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -72 dBm @ MCS14 -71 dBm @ MCS15	-
	5 GHz 802.11ac (VTH20) -95 dBm @ MCS0NSS1 -93 dBm @ MCS1NSS1 -90 dBm @ MCS2NSS1 -86 dBm @ MCS3NSS1 -83 dBm @ MCS4NSS1 -78 dBm @ MCS5NSS1 -77 dBm @ MCS6NSS1 -75 dBm @ MCS7NSS1 -71 dBm @ MCS8NSS1 -93 dBm @ MCS0NSS2 -91 dBm @ MCS1NSS2 -88 dBm @ MCS2NSS2 -84 dBm @ MCS3NSS2 -81 dBm @ MCS4NSS2 -76 dBm @ MCS5NSS2 -75 dBm @ MCS6NSS2 -73 dBm @ MCS7NSS2 -69 dBm @ MCS8NSS2	5 GHz 802.11ac (VTH40) -91 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -88 dBm @ MCS2NSS1 -83 dBm @ MCS3NSS1 -80 dBm @ MCS4NSS1 -76 dBm @ MCS5NSS1 -74 dBm @ MCS6NSS1 -72 dBm @ MCS7NSS1 -68 dBm @ MCS8NSS1 -66 dBm @ MCS9NSS1 -89 dBm @ MCS0NSS2 -88 dBm @ MCS1NSS2 -86 dBm @ MCS2NSS2 -81 dBm @ MCS3NSS2 -78 dBm @ MCS4NSS2 -74 dBm @ MCS5NSS2 -72 dBm @ MCS6NSS2 -70 dBm @ MCS7NSS2 -65 dBm @ MCS8NSS2 -63 dBm @ MCS9NSS2	5 GHz 802.11ac (VTH80) -88 dBm @ MCS0NSS1 -87 dBm @ MCS1NSS1 -84 dBm @ MCS2NSS1 -80 dBm @ MCS3NSS1 -77 dBm @ MCS4NSS1 -73 dBm @ MCS5NSS1 -71 dBm @ MCS6NSS1 -69 dBm @ MCS7NSS1 -65 dBm @ MCS8NSS1 -63 dBm @ MCS9NSS1 -86 dBm @ MCS0NSS2 -85 dBm @ MCS1NSS2 -82 dBm @ MCS2NSS2 -78 dBm @ MCS3NSS2 -75 dBm @ MCS4NSS2 -71 dBm @ MCS5NSS2 -69 dBm @ MCS6NSS2 -67 dBm @ MCS7NSS2 -62 dBm @ MCS8NSS2 -60 dBm @ MCS9NSS2	-

組網應用

如圖所示，中心AP下行GE口支持PoE供電，可以直連遠端單元，或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信，遠端單元直接布放到房間内。

更多信息，敬請訪問華爲企業業務網站或聯系華爲當地銷售機構
