AD9431DN-24X萬兆中心AP

産品外觀

外觀

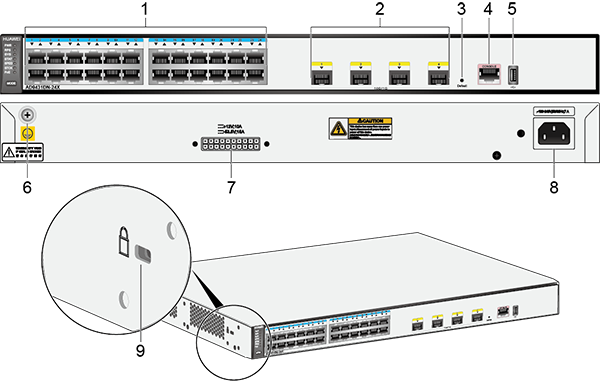

端口

1.10/100/1000BASE-T以太網口：24個網口，10/100/1000Mbit/s自适應。用于下行網絡數據傳輸，支持PoE輸出。

2.SFP：4個10GE光纖接口，需要先插入光模塊。

3.Default：複位按鈕，長按超過3秒恢複出廠缺省值。

4.Console口：控制口，連接維護終端，用于設備配置和管理。

5.USB口：配合U盤使用，可用于傳輸配置文件和升級文件等。

6.接地螺釘：通過接地螺釘将設備與接地線纜連接。

7.RPS電源插座：通過RPS線纜連接到RPS1800機箱的直流電源輸出接口。

8.交流電源輸入接口：通過交流電源線連接到電源。

9.防盜鎖孔：連接防盜鎖。

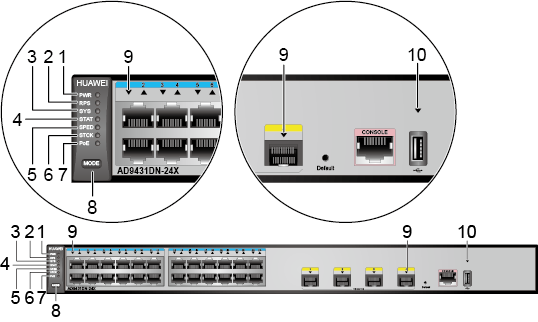

指示燈說明

說明：指示燈顔色可能會随溫度變化而出現輕微差異。

AD9431DN-24X指示燈含義說明

編号	指示燈/按鈕	顔色	指示燈狀态及含義
1	内置電源指示燈：PWR	-	常滅：設備未上電。
		綠色	常亮：電源供電正常。
		黃色	常亮：設備處于RPS供電中，内置電源故障。
2	RPS電源指示燈：RPS	-	常滅：RPS未正常連接。
		綠色	常亮：RPS處于冷備狀态。閃爍：RPS電源已經給其它設備供電。
		黃色	常亮：RPS處于告警狀态。（RPS1800上的870W PoE電源模塊不在位或RPS1800無法爲本中心AP提供功率）閃爍：RPS正在給本設備供電，設備内置電源異常。
3	系統運行狀态燈：SYS	-	常滅：設備未運行。
		綠色	快閃（4Hz）：設備正在啓動過程中。慢閃（0.5Hz）：設備正常運行中。
		紅色	常亮：設備無法正常啓動，或者有風扇、溫度異常告警。
4	Status模式狀态燈：STAT	綠色	常滅：表示沒有選擇Status模式。常亮：表示選擇Status模式（默認模式），默認模式下業務接口指示燈正在指示接口鏈路連接、激活狀态。
5	Speed模式狀态燈：SPED	綠色	常滅：表示沒有選擇Speed模式。常亮：表示選擇Speed模式，業務接口指示燈暫時用來指示接口的速率，45s後自動恢複到默認模式（Status）。
6	Stack模式狀态燈：STCK	功能預留，暫未啓用。
7	PoE模式狀态燈：PoE	綠色	常滅：表示沒有選擇PoE模式。常亮：表示選擇PoE模式，業務接口指示燈暫時用來指示各接口的PoE狀态，45s後自動恢複到默認模式（Status）。
8	模式切換按鈕：MODE	-	按鈕按一次則切換到Speed模式，此時業務接口指示燈暫時用來指示各接口的速率狀态。再按一次則切換到Stack模式，此時業務接口指示燈暫時用來指示堆疊ID。再按一次則切換到PoE模式，此時業務接口指示燈暫時用來指示各接口的PoE狀态。再按一次則恢複默認狀态，即STAT燈亮綠色。說明 當超過45s沒有按動按鈕，則模式狀态燈自動恢複爲默認模式（STAT燈亮綠色，SPED燈和PoE燈常滅、STCK燈常滅或綠色閃爍）。
9	業務網口指示燈電口：從0開始編号，從下到上，從左到右。光口：請參考三角形狀的箭頭指向。	業務網口指示燈的含義跟所處的模式相關，具體請參見表2-2。
10	USB指示燈	功能預留，暫未啓用。

業務端口指示燈在各種模式下的含義說明。

顯示模式	指示燈顔色	指示燈狀态及含義
Status模式	綠色	常滅：接口無連接或被關閉。常亮：接口有連接。閃爍：接口在發送或接收數據。
Speed模式	綠色	常滅：接口無連接或被關閉。常亮： − 10M/100M/1000M接口：接口工作在10M/100M速率。 − 1000M/10GE接口：接口工作在1000M速率。閃爍：接口工作在1000M速率。 − 10M/100M/1000M接口：接口工作在1000M速率。 − 1000M/10GE接口：接口工作在10GE速率。
PoE模式	-	常滅：表示接口未遠程供電。
	綠色	常亮：表示接口在遠程供電。
	黃色	常亮：表示接口PoE功能Disable。閃爍：表示由于錯誤PoE停止供電（如插入非兼容PD）。
	綠色和黃色	交替閃爍：表示受電方功率超過接口供電能力或設置的阈值功率而拒絕此接口PoE供電。設備對外供電的總功率已經達到了設備對外供電的最大功率而拒絕此接口對外供電。手動模式用戶沒有打開PD供電。

産品特性

WLAN特性

設備支持的WLAN特性如下：

支持中心AP與遠端單元之間爲二層網絡拓撲
支持中心AP直連遠端單元
支持空時分組碼（STBC）
支持波束成形（Beamforming）
支持低密度奇偶校驗（LDPC）
支持幀聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11動态頻率選擇(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道速率調整
（說明：具體管理信道請參考《國家碼&信道順從表》。）
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD節電模式
支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
支持AP自動上線功能
支持擴展服務集ESS
支持多用戶CAC

網絡特性

設備支持的網絡特性如下：

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
上行以太網口支持VLAN trunk功能
支持AP上聯口管理通道以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取IP地址
支持業務數據的隧道轉發和直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的訪問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
FIT AP工作模式下支持AC統一認證
FIT AP工作模式下支持AC雙鏈路備份
FIT AP工作模式下支持IPv6

QoS特性

設備支持的QoS特性如下：

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
支持Airtime調度
FIT AP工作模式下支持智能應用控制SAC（Smart Application Control）

安全特性

設備支持的安全特性如下：

支持Open system認證方式
支持WEP認證/加密方式，加密字長支持64位，128位和152位
支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
支持WPA/WPA2–802.1x認證/加密方式（WPA/WPA2企業版）
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持URL過濾
支持入侵防禦
支持反病毒
支持特征庫升級

維護特性

設備支持的維護特性如下：

支持通過AC對AP進行的集中管理和維護
支持AP自動上線功能，并自動加載配置，可即插即用
支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議
支持SFTP，使用SSH v2安全協議
支持串口本地管理方式
支持網管實時監控用戶配置信息和快速故障定位
支持系統狀态告警

BYOD

說明：僅FIT AP工作模式下支持BYOD。

設備支持的BYOD（Bring Your Own Device）特性如下：

支持基于MAC OUI識别設備類型
支持基于HTTP UA（User Agent）信息識别設備類型
支持基于DHCP Option信息識别設備類型
支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

定位服務

說明：僅FIT AP工作模式下支持定位服務。

支持對AeroScout、Ekahau的Tag定位
支持對Wi-Fi終端的定位
與eSight網管配合，對非法設備進行定位

頻譜分析

說明：僅FIT AP工作模式下支持頻譜分析。

對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
與eSight網管配合，對幹擾源進行頻譜顯示

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	442mm×312mm×43.6mm
	重量	4.3kg
	系統内存	512MB DDR3 4MB NOR Flash 512MB NAND Flash
電源參數	電源輸入	額定電壓：100V～240V AC，50/60Hz 最大電壓範圍：90V～264V AC，47Hz～63Hz
電源參數	最大功耗	410W（設備功耗30W，PoE供電380W）
環境參數	工作溫度與海拔	-60m～+1800m：0℃～+45℃ 1800m～5000m：海拔每升高300m，最高工作溫度降低1℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP20
	工作氣壓	70kPa～106kPa

性能規格

參數	參數值
可管理遠端單元數	直連：24個 說明：直連場景下，R250D-E如果打開 PoE OUT最多隻能接12個。  通過PoE交換機擴展：48個
用戶數	最大關聯用戶數：4096  最大并發用戶數：1024
轉發能力	10Gbit/s

組網應用

分布式無線接入組網圖（FAT AP和FIT AP工作模式）

在上述組網中，萬兆中心AP下行GE口支持PoE供電，可以直連遠端單元，或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信，可将萬兆中心AP放置在機房内，也可以安裝在走廊上。

萬兆中心AP工作在FAT AP模式時，網絡中不需要部署AC，配置業務時需要在萬兆中心AP上直接配置，由萬兆中心AP管理連接的遠端單元。
