AD9430DN-24中心AP

産品外觀

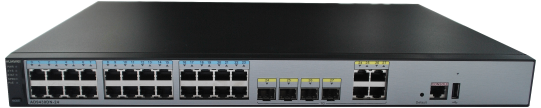

外觀

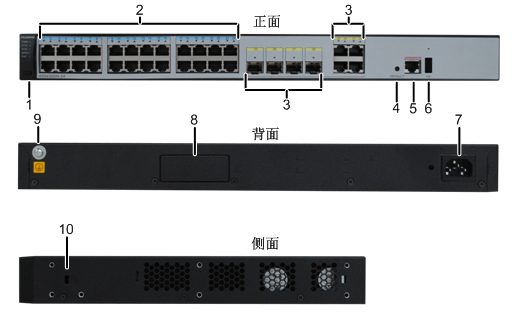

端口

1.MODE:指示燈模式切換按鈕。

2.GE0~GE23:下行網口,用于連接遠端單元或下層網絡的交換機。10M/100M/1000M自适應,支持PoE輸出。

3.Combo接口:光電複用接口,光口和電口不能同時工作。電口爲10M/100M/1000M自适應,光口支持100M/1000M光模塊。上行網口,用于連接AC或上層網絡的交換機。

4.Default:複位按鈕,長按超過3秒恢複出廠缺省值。

5.Console口:控制口,連接維護終端,用于設備配置和管理。

6.USB口:配合U盤使用,可用于傳輸配置文件和升級文件等。

7.電源輸入接口:交流電源供電方式。

8.假面闆:預留擴展面闆。

9.接地點:将接地線連到此接地點。

10.Lock設備鎖孔:用于保證設備的防盜安全。

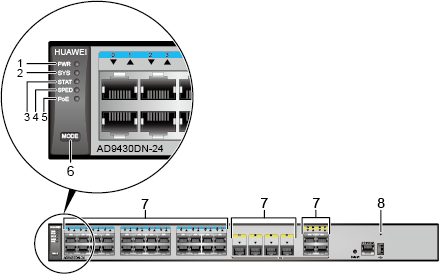

指示燈說明

說明: 指示燈的顔色可能會随溫度的變化有輕微的差異。

1)系統指示燈:

編号 指示燈/按鈕 顔色 指示燈狀态及含義
1 電源指示燈:PWR 綠色 常滅:設備未上電。 常亮:電源供電正常。
2 系統運行狀态燈:SYS - 常滅:設備未運行。
綠色 快閃(4Hz):設備正在啓動過程中。 慢閃(0.5Hz):設備正常運行中。
綠色 快閃(4Hz):雲管理模式下系統正在注冊中或者注冊失敗。 慢閃(0.5Hz):雲管理模式下系統注冊成功。
紅色 常亮:設備無法正常啓動,或者有風扇、溫度異常告警。
3 Status模式狀态燈:STAT 綠色 常亮:業務網口指示燈處于Status模式,指示該網口的鏈路連接和激活狀态。 常滅:業務網口指示燈未處于Status模式。
4 Speed模式狀态燈:SPED 綠色 常亮:業務網口指示燈暫時處于Speed模式,指示該網口的傳輸速率。45s後将自動恢複到缺省的Status模式。 常滅:業務網口指示燈未處于Speed模式。
5 PoE模式狀态燈:PoE 綠色 常亮:業務網口指示燈暫時處于PoE模式,指示該網口的PoE狀态。45s後将自動恢複到缺省的Status模式。 常滅:業務網口指示燈未處于PoE模式。
6 模式切換按鈕:MODE - 按鈕按一次則切換到Speed模式(SPED燈常亮)。 再按一次則切換到PoE模式(PoE燈常亮)。 再按一次則恢複默認狀态(STAT燈常亮)。 說明 當超過45s沒有按動按鈕,則模式狀态燈自動恢複爲默認的Status模式(STAT燈常亮,SPED燈和PoE燈常滅)。
7 業務網口指示燈 電口:從0開始編号,從下到上,從左到右。 光口:請參考三角形狀的箭頭指向。 業務網口指示燈的含義跟所處的模式相關,具體請參見表2-2。
8 USB指示燈 功能預留,暫未啓用。

2)業務端口指示燈在各種模式下的含義說明:

顯示模式 指示燈顔色 指示燈狀态及含義
Status模式 綠色
  • 常滅:網口無連接或被關閉。
  • 常亮:網口有連接。
  • 閃爍:網口在發送或接收數據。
Speed模式 綠色
  • 常滅:網口無連接或被關閉。
  • 常亮:網口工作在10M/100M速率。
  • 閃爍:網口工作在1000M速率。
PoE模式 綠色
  • 常滅:網口未遠程供電。
  • 常亮:網口正在遠程供電。
  • 閃爍:表示受電方功率超過端口供電能力或設置的阈值,或表示受電設備非法。

産品特性

WLAN特性

設備支持的WLAN特性如下:

  • 支持中心AP與遠端單元之間爲二層網絡拓撲
  • 支持中心AP直連遠端單元
  • 支持空時分組碼(STBC)
  • 支持波束成形(Beamforming)
  • 支持低密度奇偶校驗(LDPC)
  • 支持幀聚合:A-MPDU(Tx/Rx),A-MSDU(Rx only)
  • 支持802.11動态頻率選擇(DFS)
  • 支持20M、40M和80M模式下的ShortGI
  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持自動和手動兩種速率調節方式
  • 支持WLAN信道管理和信道速率調整
  • (說明:具體管理信道請參考《國家碼&信道順從表》。)
  • 支持信道自動掃描功能,自動規避幹擾
  • 支持AP中每個SSID可獨立配置隐藏功能
  • 支持SST(signal sustain technology)
  • 支持U-APSD節電模式
  • FIT AP工作模式下支持CAPWAP(control and provisioning of wireless access points)即無線接入點控制協議隧道數據轉發
  • FIT AP及雲AP工作模式下支持AP自動上線功能
  • 支持擴展服務集ESS
  • 支持多用戶CAC

網絡特性

  • 符合IEEE 802.3ab标準
  • 支持速率和雙工模式的自協商,自動MDI/MDI-X
  • 兼容IEEE 802.1q
  • 支持根據用戶接入的SSID劃分VLAN
  • 上行以太網口支持VLAN trunk功能
  • 支持AP上聯口管理通道以tagged和untagged兩種模式組網
  • 支持DHCP Client,通過DHCP方式獲取IP地址
  • 支持業務數據的隧道轉發和直接轉發兩種方式
  • 支持同一VLAN中不同的無線終端之間的訪問隔離
  • 支持用戶訪問控制(ACL)
  • 支持LLDP鏈路發現
  • FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
  • FIT AP工作模式下支持AC統一認證
  • 雲AP工作模式下支持雲管理平台統一認證
  • FIT AP工作模式下支持AC雙鏈路備份
  • FAT AP及雲AP工作模式下支持NAT
  • FIT AP工作模式下支持IPv6

QoS特性

  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持按射頻管理WMM參數
  • 支持WMM節電模式
  • 支持上行報文優先級映射和下行流量映射
  • 支持隊列映射和調度
  • 支持基于每用戶的帶寬限制
  • 支持自适應帶寬管理,自動根據用戶數量、環境等因素動态調整用戶帶寬分配,改善用戶體驗
  • 支持Airtime調度
  • 支持智能應用控制SAC(Smart Application Control)

安全特性

  • 支持Open system認證方式
  • 支持WEP認證/加密方式,加密字長支持64位,128位和152位
  • 支持WPA/WPA2–PSK認證/加密方式(WPA/WPA2個人版)
  • 支持WPA/WPA2–802.1x認證/加密方式(WPA/WPA2企業版)
  • 支持WPA-WPA2混合認證
  • 支持WAPI認證/加密方式
  • 支持WIDS和WIPS,包括非法設備檢測和反制,攻擊檢測和動态黑名單,STA/AP的黑白名單功能
  • 支持DHCP Snooping
  • 支持DAI(Dynamic ARP Inspection)
  • 支持IPSG(IP Source Guard)
  • 支持URL過濾
  • 支持入侵防禦
  • 支持反病毒
  • 支持特征庫升級

維護特性

  • FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
  • 雲AP工作模式下支持通過雲管理平台對AP進行的集中管理和維護
  • FIT AP及雲AP工作模式下支持AP自動上線功能,并自動加載配置,可即插即用
  • FIT AP及雲AP工作模式下支持批量自動升級
  • 支持Telnet
  • 支持STelnet,使用SSH v2安全協議
  • 支持SFTP,使用SSH v2安全協議
  • 支持串口本地管理方式
  • 支持網管實時監控用戶配置信息和快速故障定位
  • 支持系統狀态告警

BYOD

說明:僅FIT AP工作模式下支持BYOD。

  • 支持基于MAC OUI識别設備類型
  • 支持基于HTTP UA(User Agent)信息識别設備類型
  • 支持基于DHCP Option信息識别設備類型
  • 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型,下發報文的轉發/安全/QoS策略

定位服務

說明:僅FIT AP工作模式下支持定位服務。

  • 支持對AeroScout、Ekahau的Tag定位
  • 支持對Wi-Fi終端的定位
  • 與eSight網管配合,對非法設備進行定位

頻譜分析

說明:僅FIT AP工作模式下支持頻譜分析。

  • 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話(僅支持2.4G)、無線音頻發射器(2.4G和5G)、遊戲手柄和微波爐等幹擾源進行識别
  • 與eSight網管配合,對幹擾源進行頻譜顯示

産品規格

基本參數

項目 描述
物理參數 尺寸(長×寬×高) 442mm×312mm×43.6mm
重量 4.4kg
電源參數 電源輸入 額定電壓:100V~240V AC,50/60Hz
最大電壓範圍:90V~264V AC,47Hz~63Hz
最大功耗 435W(設備功耗55W,PoE供電380W)
環境參數 工作溫度與海拔 -60m~+1800m:0℃~+45℃
1800m~5000m:海拔每升高300m,最高工作溫度降低1℃
存儲溫度 -40℃~+70℃
工作濕度 5%~95%(非凝結)
防護等級 IP20
工作氣壓 53kPa~106kPa

性能規格

組網場景 R230D R240D R250D R250D-E
直連 24 24 24 24(直連,RU通過中心AP PoE供電,R250D-E未開啓PoE OUT)
12(直連,RU通過中心AP PoE供電,R250D-E開啓PoE OUT)
24(直連,RU通過電源适配器本地供電)
非直連(RU通過PoE交換機擴展) 48 48 48 48

組網應用

分布式無線接入組網圖(FAT AP和FIT AP工作模式)

在上述組網中,中心AP下行GE口支持PoE供電,可以直連遠端單元,或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信,可将中心AP放置在機房内,也可以安裝在走廊上。

中心AP工作在FAT AP模式時,網絡中不需要部署AC,配置業務時需要在中心AP上直接配置,由中心AP管理連接的遠端單元。

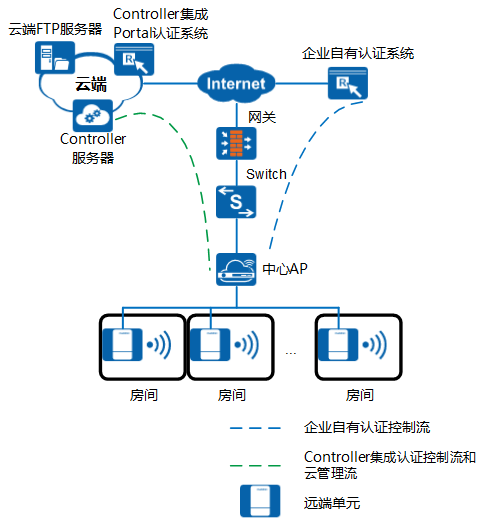

分布式無線接入組網圖(雲AP工作模式)

在上述組網中,中心AP設備作爲雲AP,用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同雲端的雲管理平台配合完成。客戶可以使用雲管理平台中集成的Portal認證服務器,也可以使用企業自己部署的認證服務器。
