AD9430DN-12中心AP

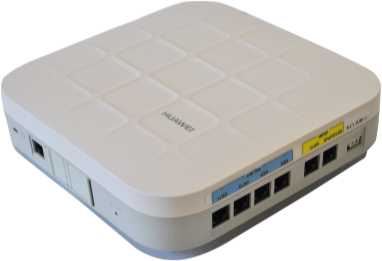

産品外觀
外觀
端口
1.GE0～GE11：下行網口，用于連接遠端單元或下層網絡的交換機。支持10M/100M/1000M自适應，支持PoE輸出。
2.GE12/UPoE：上行網口，支持10M/100M/1000M自适應，支持UPoE輸入。
3.GE13：上行網口，用于連接AC或上層網絡的交換機。支持10M/100M/1000M自适應。
4.防盜鎖孔：連接防盜鎖，以将設備固定到附近的固定物體上。
5.串口：連接維護終端，用于設備配置和管理。接口類型爲RJ45。
6.Micro SD卡槽：插入Micro SD卡，用于擴展存儲。支持的标準爲SD2.0。
7.USB接口：連接U盤或其他存儲設備，用于擴展存儲。支持的标準爲USB2.0。
8.Default：複位按鈕。長按3s以上可以恢複出廠設置。
9.直流電源輸入接口：通過直流電源線連接到電源。
LED指示燈
AD9430DN-12的指示燈包括：
- 系統指示燈：指示整個設備的運行狀态。
- 下行網口指示燈：指示各下行網口的數據傳輸和PoE輸出狀态。
- USB指示燈：指示USB數據傳輸狀态。
說明：
- 指示燈的顔色可能會随溫度的變化有輕微的差異。

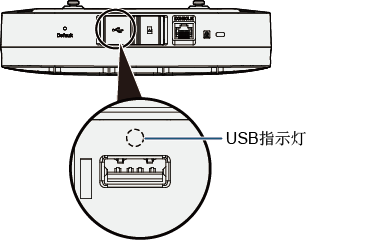

- USB指示燈在面闆内側，需要設備上電并插入USB設備後才能顯示。
1）系統指示燈：
系統指示燈狀态說明
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 | 設備剛剛上電，軟件未啓動。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始啓動後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
系統運行正常，以太網連接正常，有用戶關聯。 随著命令輸入系統進入uboot命令行狀态。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃（4Hz） |
軟件升級過程中。 軟件加載并啓動後，FIT AP或雲管理工作模式下，進入請求上線狀态。上線成功（CAPWAP建鏈）之前一直處于此狀态。 FIT AP或雲管理工作模式下，上線失敗（CAPWAP斷鏈）。 |
| 故障 | 紅色 | 常亮 | 設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。 |
2）下行網口指示燈：
| 顔色 | 指示燈狀态 | 表達含義 |
|---|---|---|
| 綠色 | 常亮 | 網口有連接，無數據傳輸。 |
| 綠色 | 閃爍 | 網口有連接，有數據傳輸。 |
| 黃色 | 常亮 | 網口無連接，PoE out功能已禁用。 |
| 黃色 | 閃爍 | 網口無連接，PoE out功能故障。 一般是由于錯誤導緻PoE停止供電（如插入非兼容的PD）。 |
| — | 滅 | 網口無連接，PoE out功能已啓用。 |
3）USB指示燈（功能預留，暫未啓用）
産品特性
WLAN特性
設備支持的WLAN特性如下：
- 支持中心AP與遠端單元之間爲二層網絡拓撲
- 支持中心AP直連遠端單元
- 支持空時分組碼（STBC）
- 支持波束成形（Beamforming）
- 支持低密度奇偶校驗（LDPC）
- 支持幀聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11動态頻率選擇(DFS)
- 支持20M、40M和80M模式下的ShortGI
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式
- 支持WLAN信道管理和信道速率調整
- （說明：具體管理信道請參考《國家碼&信道順從表》。）
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- FIT AP及雲AP工作模式下支持AP自動上線功能
- 支持擴展服務集ESS
- 支持多用戶CAC
網絡特性
- 符合IEEE 802.3ab标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 兼容IEEE 802.1q
- 支持根據用戶接入的SSID劃分VLAN
- 上行以太網口支持VLAN trunk功能
- 支持AP上聯口管理通道以tagged和untagged兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- FIT AP工作模式下支持AC統一認證
- 雲AP工作模式下支持雲管理平台統一認證
- FIT AP工作模式下支持AC雙鏈路備份
- FAT AP及雲AP工作模式下支持NAT
- FIT AP工作模式下支持IPv6
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 支持Airtime調度
- 支持智能應用控制SAC（Smart Application Control）
安全特性
- 支持Open system認證方式
- 支持WEP認證/加密方式，加密字長支持64位，128位和152位
- 支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
- 支持WPA/WPA2–802.1x認證/加密方式（WPA/WPA2企業版）
- 支持WPA-WPA2混合認證
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持URL過濾
- 支持入侵防禦
- 支持反病毒
- 支持特征庫升級
維護特性
- FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
- 雲AP工作模式下支持通過雲管理平台對AP進行的集中管理和維護
- FIT AP及雲AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
- FIT AP及雲AP工作模式下支持批量自動升級
- 支持Telnet
- 支持STelnet，使用SSH v2安全協議
- 支持SFTP，使用SSH v2安全協議
- 支持串口本地管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持系統狀态告警
BYOD
- （說明：僅FIT AP工作模式下支持BYOD。）
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP UA（User Agent）信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
定位服務
- (說明:僅FIT AP工作模式下支持定位服務。)
- 支持對AeroScout、Ekahau的Tag定位
- 支持對Wi-Fi終端的定位
- 與eSight網管配合，對非法設備進行定位
頻譜分析
- （說明：僅FIT AP工作模式下支持頻譜分析。）
- 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
- 與eSight網管配合，對幹擾源進行頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 220mm×220mm×53mm |
| 重量 | 0.8kg | |
| 電源參數 | 電源輸入 |
DC（額定電壓48V，輸入範圍46V～57V） UPoE（遵循華爲自有标準） 說明 爲确保設備工作正常，請務必使用配套的電源适配器。 |
| 最大功耗 |
16.2W（不包括PoE和USB輸出功率） 說明 PoE out總的最大輸出功率62.5W。 |
|
| 環境參數 | 工作溫度與海拔 |
-60m～+1800m：-10°C～+50°C 1800m～5000m：海拔每升高300m，最高工作溫度降低1°C 說明 配套的UPoE電源适配器工作溫度-20°C～60°C。 配套的DC電源适配器工作溫度0°C～40°C。 |
| 存儲溫度 | -40°C～+70°C | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防護等級 | IP41 | |
| 工作氣壓 | 53kPa～106kPa | |
性能規格
| 組網場景 | R230D | R240D | R250D | R250D-E |
|---|---|---|---|---|
| 直連 | 12 | 6（直連，RU通過中心AP PoE供電） | 6 | 12（直連，RU通過電源适配器本地供電） 說明 R250D-E隻支持通過電源适配器本地供電的方式直連AD9430DN-12。 |
| 12（直連，RU通過電源适配器本地供電） | ||||
| 非直連（RU通過PoE交換機擴展） | 24 | 24 | 24 | 24 |
組網應用
- 分布式無線接入組網圖（FAT AP和FIT AP工作模式）
在上述組網中，中心AP下行GE口支持PoE供電，可以直連遠端單元，或者通過PoE交換機擴展接入的遠端單元的數量。中心AP和遠端單元使用網線連接通信，可将中心AP放置在機房内，也可以安裝在走廊上。
中心AP工作在FAT AP模式時，網絡中不需要部署AC，配置業務時需要在中心AP上直接配置，由中心AP管理連接的遠端單元。
- 分布式無線接入組網圖（雲AP工作模式）
在上述組網中，中心AP設備作爲雲AP，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同雲端的雲管理平台配合完成。客戶可以使用雲管理平台中集成的Portal認證服務器，也可以使用企業自己部署的認證服務器。
