産品外觀
外觀
端口
- 1.Console口。
- 2.ETH/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。
- 3.Default：缺省按鈕，長按超過3秒恢複出廠缺省值。
- 4.電源輸入接口：12V DC。
- 5.接地點：當需要AP設備接地時，可以将接地線連到此接地點。
- 6.N型射頻連接器接口。
LED指示燈
| 信息類型 | SYS LED | Link LED | WiFi LED | 意義 |
|---|---|---|---|---|
| 啓動狀态 | 綠色常亮 | - | - |
系統正在初始化。 |
| 綠色閃爍 | - | - | 内存檢測OK，軟件系統OK，初始化OK。 | |
| 紅色常亮 | - | - | 内存檢測失敗或軟件系統加載失敗。 | |
| 運行與連接 | 綠色慢閃(0.5Hz) | 滅 | 滅 |
系統正常；以太網未連通；未使能無線射頻，沒有無線用戶接入。 |
| 滅 | 綠色閃爍 | 系統正常；以太網未連通；有無線用戶接入并有無線數據流量傳輸，數據流量越大閃的越快。 | ||
| 綠燈常亮或閃爍 | 滅 |
系統正常，以太網連通正常，數據流量越大，閃爍越快；未使能無線射頻，沒有無線用戶接入。 |
||
| 常亮或閃爍 | 綠色閃爍 |
系統正常，以太網連通正常，數據流量越大，閃爍越快；有無線用戶接入并有無線數據流量傳輸，數據流量越大閃的越快。 |
産品特性
WLAN特性
- AP6310SN-GN兼容IEEE 802.11b/g/n标準
- 支持最大合并比（MRC）
- 支持11n波束成形（beamforming）
- 支持循環延時/循環移位分集 (CDD/CSD)
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持20M和40M模式下的ShortGI
- 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式，默認方式爲自動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- Fit AP工作模式下支持AP自動上線功能
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能漫遊
- 網絡特性符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 支持根據用戶接入的SSID劃分VLAN
- 支持VLAN ID (1-4094)，每射頻可設置16個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持mDNS網關協議，可實現跨VLAN用戶間的AirPlay、AirPrint等業務共享功能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- Fit AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- Fit AP工作模式下支持AC統一認證
- Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份
- 支持Native IPv6
- 支持IPv4/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等 QoS特性基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 安全特性支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–ndash;802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持Soft GRE
- 支持802.11w協議，對管理幀進行加密
維護特性
- Fit AP工作模式下支持通過AC對AP進行的集中管理和維護
- Fit AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
- 支持批量自動升級
- AP支持Telnet和串口兩種本地管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持AP系統狀态告警
- 支持Dying Gasp
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
定位服務
- 支持對AeroScout、Ekahau的Tag定位
- 支持對WiFi終端的定位
頻譜分析
- 對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别
- 與eSight配合，對幹擾源進行定位和頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 150mm×130mm×35mm |
| 重量 | 0.6 kg | |
| 系統内存 |
128 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電标準 |
| 最大功耗 |
8.3W 說明：實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | -10℃～+50℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP31 | |
| 海拔 | –60m～5000m | |
射頻參數
| 項目 | 描述 | |||
|---|---|---|---|---|
| 射頻連接器類型 |
N型(Female) |
|||
| 天線類型 |
取決于室内天饋系統天線類型 |
|||
| 可同時在線的用戶數量 | ≤128 | |||
| 每射頻口最大發射功率 |
27dBm 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下20dB。 說明：實際發射功率遵照不同國家和地區法規而有所不同。 |
|||
| 非重疊頻道最大數量 |
802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 說明：不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。
|
|||
| 支持的信道速率 | 802.11b: 1、2、5.5和11Mb/s | |||
| 802.11g：6、9、12、18、24、36、48和54Mb/s | ||||
|
802.11n 數據速率（2.4GHz） |
||||
|
GI2=800ns |
GI=400ns |
|||
| 20MHz速率（Mb/s） | 40MHz速率（Mb/s） | 20 MHz 速率 (Mb/s) | 40MHz速率（Mb/s） | |
| 6.5 @ MCS10 | 13.5 @ MCS0 | 7.2 @ MCS0 | 15 @ MCS0 | |
| 13 @ MCS1 | 27 @ MCS1 | 14.4 @ MCS1 | 30 @ MCS1 | |
| 19.5 @ MCS2 | 40.5 @ MCS2 | 21.7 @ MCS2 | 45 @ MCS2 | |
| 26 @ MCS3 | 54 @ MCS3 | 28.9 @ MCS3 | 60 @ MCS3 | |
| 39 @ MCS4 | 81 @ MCS4 | 43.3 @ MCS4 | 90 @ MCS4 | |
| 52 @ MCS5 | 108 @ MCS5 | 57.8 @ MCS5 | 120 @ MCS5 | |
| 58.5 @ MCS6 | 121.5 @ MCS6 | 65 @ MCS6 | 135 @ MCS6 | |
| 65 @ MCS7 | 135 @ MCS7 | 72.2 @ MCS7 | 150 @ MCS7 | |
|
說明: MCS指數：調制和編碼方案（MCS）指數，确定空間流的數量、調制、編碼率以及數據速率值。 GI：符号之間的保護間隔（GI），幫助接收器克服多路徑延遲的影響。 |
||||
| 接收靈敏度 |
802.11b (CCK)： -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s |
802.11g (non-HT20)： -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s
|
||
|
802.11n(HT20)： -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15 |
802.11n(HT40)： -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15
|
|||
組網應用
對于建築面積較大、用戶分布較廣且已建有多系統合用的室内分布系統的場合，如大型辦公樓、商住樓、酒店、賓館、機場、車站等場景宜選用此類AP設備，該類型設備接入室内分布系統作爲WLAN系統的信号源，以實現對室内WLAN信号的覆蓋。

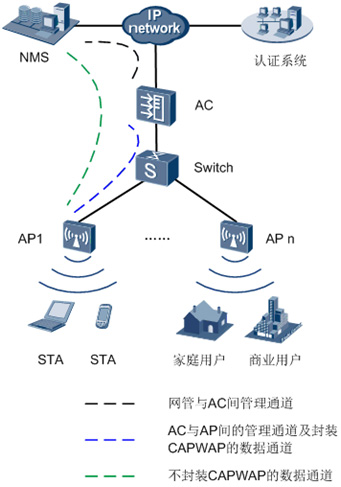

AP6310SN-GN的典型組網（接入點模式）
在上述組網中，AP6310SN-GN作爲Fit AP隻承載橋接轉發功能，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能都由AC承載完成。
