産品外觀
外觀
端口
- 1. Console口。
- 2. ETH/PoE：10/100/1000M，用于有線以太網連接，并且支持PoE供電。
- 3. Default：缺省按鈕，長按超過3秒恢複出廠缺省值。
- 4.電源輸入接口：12V DC。
- 5. Lock設備鎖接口：用于保證設備的防盜安全。
LED指示燈
| 信息類型 | 顔色 | 頻率 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 |
剛剛上電，綠燈常亮。 如果進入uboot命令行，随著命令輸入閃綠燈。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
表明系統處于正常運行狀态, 系統正常運行，以太網連接正常，有用戶關聯。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯。 | ||
| 告警 | 綠色 | 快閃(4Hz) |
升級過程中，CAPWAP斷鏈。 |
| 出錯 | 紅色 | 常亮 |
表明單闆有影響業務且無法自行恢複的故障，需人工幹預。 |
産品特性
WLAN特性
- AP6010DN-AGN兼容IEEE 802.11a/b/g/n标準
- AP6010SN-GN兼容IEEE 802.11b/g/n标準
- AP6010SN-GN最高速率達300Mbps
- AP6010DN-AGN最高速率達600Mbps
- 支持最大合并比（MRC）
- 支持11n波束成形（beamforming）
- 支持循環延時/循環移位分集 (CDD/CSD)
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- AP6010DN-AGN支持802.11 動态頻率選擇(DFS)
- 支持20M和40M模式下的ShortGI 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式，默認方式爲自動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- Fit AP工作模式下支持AP自動上線功能
- Fit AP工作模式下支持WDS
- Fit AP工作模式下支持Mesh
- 支持Mesh雙MPP組網
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X 支持根據用戶接入的SSID劃分VLAN 上行以太網口
- 支持VLAN ID (1-4094)，每射頻可設置16個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持mDNS網關協議，可實現跨VLAN用戶間的AirPlay、AirPrint等業務共享功能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- Fit AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- Fit AP工作模式下支持AC統一認證
- Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份 支持Native IPv6 支持IPv4/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理幀進行加密
維護特性
- Fit AP工作模式下支持通過AC對AP進行的集中管理和維護
- Fit AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
- Fit AP工作模式下支持WDS零配置部署
- Fit AP工作模式下支持Mesh零配置部署
- 支持批量自動升級
- AP支持Telnet和串口兩種本地管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持AP系統狀态告警
- 支持Dying Gasp
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
定位服務
- 支持對AeroScout、Ekahau的Tag定位
- 支持對WiFi終端的定位
頻譜分析
- 對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别
- 與eSight配合，對幹擾源進行定位和頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 180mm×180mm×50mm |
| 重量 | 0.4 kg | |
| 系統内存 |
128 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電标準 |
| 最大功耗 |
AP6010DN-AGN：10.2W AP6010SN-GN：6.5W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | -10℃～+50℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP31 | |
| 海拔 | –60m～5000m | |
射頻參數
| 項目 | 描述 | |||
|---|---|---|---|---|
| 天線類型 |
内置天線 |
|||
| 天線增益 |
AP6010DN-AGN： 2.4G：4dBi 5G：5dBi AP6010SN-GN：4dBi |
|||
| 可同時在線的用戶數量 | ≤128 | |||
| 每射頻口最大發射功率 |
20dBm 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下20dB。 說明:實際發射功率遵照不同國家和地區法規而有所不同。 |
|||
| AP6010DN-AGN非重疊頻道最大數量 |
2.4 GHz 802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 |
5 GHz 802.11a 20MHz: 5 802.11n 20MHz: 5 40MHz: 2 |
||
|
說明:不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 |
||||
| AP6010SN-GN非重疊頻道最大數量 |
802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 |
|||
|
說明:不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 |
||||
| 支持的信道速率 | 802.11b: 1、2、5.5和11Mb/s | |||
| 802.11g：6、9、12、18、24、36、48和54Mb/s | ||||
|
802.11n 數據速率： AP6010DN-AGN：2.4GHz和5GHz AP6010SN-GN：2.4GHz |
||||
|
GI=800ns |
GI=400ns | |||
| 20MHz速率（Mb/s） | 40MHz速率（Mb/s） | 20 MHz 速率 (Mb/s) | 40MHz速率（Mb/s） | |
| 6.5 @ MCS10 | 13.5 @ MCS0 | 7.2 @ MCS0 | 15 @ MCS0 | |
| 13 @ MCS1 | 27 @ MCS1 | 14.4 @ MCS1 | 30 @ MCS1 | |
| 19.5 @ MCS2 | 40.5 @ MCS2 | 21.7 @ MCS2 | 45 @ MCS2 | |
| 26 @ MCS3 | 54 @ MCS3 | 28.9 @ MCS3 | 60 @ MCS3 | |
| 39 @ MCS4 | 81 @ MCS4 | 43.3 @ MCS4 | 90 @ MCS4 | |
| 52 @ MCS5 | 108 @ MCS5 | 57.8 @ MCS5 | 120 @ MCS5 | |
| 58.5 @ MCS6 | 121.5 @ MCS6 | 65 @ MCS6 | 135 @ MCS6 | |
| 65 @ MCS7 | 135 @ MCS7 | 72.2 @ MCS7 | 150 @ MCS7 | |
| 13 @ MCS8 | 27 @ MCS8 | 14.4 @ MCS8 | 30 @ MCS8 | |
| 26 @ MCS9 | 54 @ MCS9 | 28.9 @ MCS9 | 60 @ MCS9 | |
| 39 @ MCS10 | 81 @ MCS10 | 43.3 @ MCS10 | 90 @ MCS10 | |
| 52 @ MCS11 | 108 @ MCS11 | 57.8 @ MCS11 | 120 @ MCS11 | |
| 78 @ MCS12 | 162 @ MCS12 | 86.7 @ MCS12 | 180 @ MCS12 | |
| 104 @ MCS13 | 216 @ MCS13 | 115.6 @ MCS13 | 240 @ MCS13 | |
| 117 @ MCS14 | 243 @ MCS14 | 130 @ MCS14 | 270 @ MCS14 | |
| 130 @ MCS15 | 270 @ MCS15 | 144.4 @ MCS15 | 300 @ MCS15 | |
|
說明: MCS指數：調制和編碼方案（MCS）指數，确定空間流的數量、調制、編碼率以及數據速率值。 GI：符号之間的保護間隔（GI），幫助接收器克服多路徑延遲的影響。 |
||||
| AP6010DN-AGN接收靈敏度 |
2.4 GHz 802.11b (CCK) -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s |
2.4 GHz 802.11g (non-HT20) -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s |
2.4 GHz 802.11n (HT20) -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15 |
2.4 GHz 802.11n(HT40) -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15 |
|
5 GHz 802.11a (non-HT20) -89 dBm @ 6 Mb/s -88 dBm @ 9 Mb/s -85 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -76 dBm @ 36 Mb/s -71 dBm @ 48 Mb/s -70 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -88 dBm @ MCS0/8 -85 dBm @ MCS1/9 -84 dBm @ MCS2/10 -77 dBm @ MCS3/11 -74 dBm @ MCS4/12 -70 dBm @ MCS5/13 -68 dBm @ MCS6/14 -67 dBm @ MCS7/15 |
5 GHz 802.11n (HT40) -85 dBm @ MCS0/8 -80 dBm @ MCS1/9 -78 dBm @ MCS2/10 -74 dBm @ MCS3/11 -71 dBm @ MCS4/12 -67 dBm @ MCS5/13 -65 dBm @ MCS6/14 -63 dBm @ MCS7/15 |
||
| AP6010SN-GN接收靈敏度 |
802.11b (CCK)： -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s |
802.11g (non-HT20)： -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s |
802.11n(HT20)： -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15 |
802.11n(HT40)： -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15 |
組網應用
可以爲面積适中、用戶相對集中的場合及對容量需求較大的企業級場景提供高性能的無線服務，該類型設備可根據不同環境靈活實施分布。AP6010DN-AGN也可同時工作在AP和橋接等混合模式下。
AP6010DN-AGN和AP6010SN-GN支持Fat AP和Fit AP兩種工作模式，根據網絡規劃的需要，可以靈活地在Fat AP和Fit AP兩種工作模式中切換。
當客戶的無線網絡初始規模較小時，客戶隻需采購AP設備，并設置其工作模式爲Fat AP模式。随著客戶網絡規模的不斷擴容，當網絡中應用的AP設備達到幾十甚至上百台時，爲降低網絡管理的複雜度，建議客戶采購無線控制器設備，便于集中管理網絡中的所有的AP設備，此時需要将其AP工作模式切換到Fit AP模式。

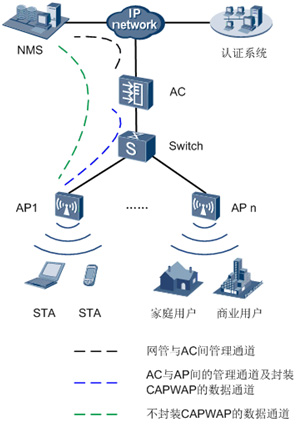

Fit AP典型組網圖(接入點模式)
在上述組網中，設備作爲Fit AP隻承載橋接轉發功能，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。
Fit AP WDS典型組網圖（網橋模式-點對點）

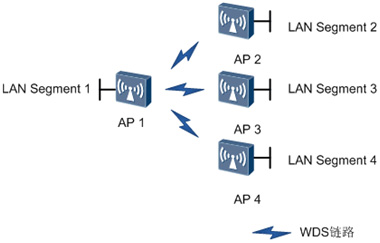

Fit AP WDS典型組網圖（網橋模式-點對多點）
在上述組網中，設備通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。WDS模式下可支持點對點、點對多點的組網方式。通過5G和2.4G雙射頻，AP可實現無線橋接及接入等業務應用。

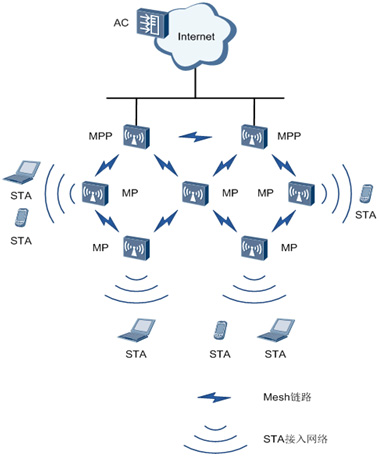

Fit AP Mesh典型組網圖
在上述組網中，作爲Mesh節點MP（Mesh Point）的AP通過網狀互聯形成自配置、自愈合的無線Mesh網絡WMN（wireless mesh network）主幹，通過作爲Mesh Portal節點MPP（Mesh Portal Point）的帶網關功能的AP提供到Internet的連接。終端節點可以通過AP的接入服務來接入WMN網絡中。由于存在專用的Mesh路由協議，其傳輸質量能夠得到較好的保障，更适用于需要高帶寬、高穩定性的Internet連接的場景。

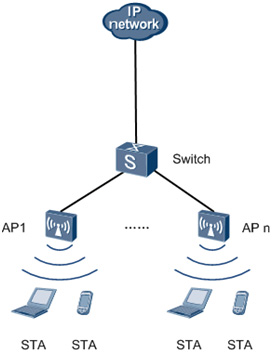

Fat AP典型組網圖
在上述組網中，設備作爲Fat AP獨立完成用戶接入、認證、數據安全、業務轉發和QoS等功能。
