AP3010DN-V2接入點

産品外觀

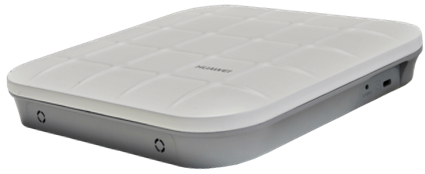

外觀

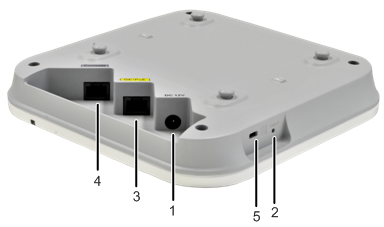

端口

1.電源輸入接口：12V DC。
2.Default：複位按鈕，長按超過3秒恢複出廠缺省值。
3.GE/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給AP供電。
4.Console口：控制口，連接維護終端，用于設備配置和管理。
5.Lock設備鎖接口：用于保證設備的防盜安全。

指示燈說明

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統處于正常運行狀态，系統正常運行，以太網連接正常，有用戶關聯。随著命令輸入系統進入uboot命令行狀态，綠燈慢閃。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，FIT AP工作模式下，進入請求上線狀态。上線成功(CAPWAP建鏈)之前一直處于此狀态。 FIT AP工作模式下，上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行恢複的故障，需人工幹預（如DRAM檢測失敗，軟件系統加載失敗）。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n标準
最高速率達600Mbps
支持最大合并比（MRC）
支持11n波束成形（beamforming）
支持最大似然解碼（MLD）
支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11 動态頻率選擇(DFS)
支持循環延時/循環移位分集 (CDD/CSD)
支持20M和40M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道速率調整
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
支持SST（signal sustain technology）
支持U-APSD節電模式
FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
FIT AP工作模式下支持AP自動上線功能
FIT AP工作模式下支持擴展服務集ESS
FIT AP工作模式下支持WDS
FIT AP工作模式下支持Mesh，支持Mesh雙MPP組網
Fit AP工作模式下支持Hotspot2.0

網絡特性

符合IEEE 802.3u标準

QoS特性

安全特性

維護特性

FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
FIT AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
FIT AP工作模式下支持WDS零配置部署
FIT AP工作模式下支持Mesh零配置部署
支持批量自動升級
支持Telnet和串口兩種本地管理方式
支持網管實時監控用戶配置信息和快速故障定位
支持AP系統狀态告警

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	180mm×180mm×39.5mm
	重量	0.4kg
	系統内存	256MB DDR2 32MB Flash
電源參數	電源輸入	DC 12V±10% POE供電：-48V DC,滿足802.3at以太網供電标準
電源參數	最大功耗	10.2W 說明: 實際最大功耗遵照不同國家和地區法規而有所不同。
環境參數	工作溫度與海拔	0°C～+45°C -60m～+5000m
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防水等級	IP41
	工作氣壓	70kPa～106kPa

射頻參數

項目	描述
天線類型	内置天線
天線增益	2.4G：4dBi 5G：6dBi
可同時在線的用戶數量	≤256
最大發射功率	2.4G：23dBm（組合功率） 5G：23dBm（組合功率）說明 實際發射功率遵照不同國家和地區法規而有所不同。發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。
非重疊頻道最大數量	2.4 GHz 802.11b/g −20MHz：3 802.11n −20MHz：3 −40MHz：1	5 GHz 802.11a −20MHz：13 802.11n −20MHz：13 −40MHz：6	說明 表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。
信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s
接收靈敏度	2.4 GHz 802.11b (CCK) -101 dBm @ 1 Mbit/s -96 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -89 dBm @ 11 Mbit/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mbit/s -95 dBm @ 9 Mbit/s -93 dBm @ 12 Mbit/s -91 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -79 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -93 dBm @ MCS1 -91 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -91 dBm @ MCS8 -91 dBm @ MCS9 -89 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -90 dBm @ MCS1 -88 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -78 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15
接收靈敏度	5 GHz 802.11a (non-HT20) -95 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -92 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -95 dBm @ MCS0 -93 dBm @ MCS1 -90 dBm @ MCS2 -86 dBm @ MCS3 -82 dBm @ MCS4 -79 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -93 dBm @ MCS8 -91 dBm @ MCS9 -88 dBm @ MCS10 -84 dBm @ MCS11 -80 dBm @ MCS12 -77 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	5 GHz 802.11n (HT40) -92 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -73 dBm @ MCS7 -90 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	-

組網應用

AP3010DN-V2爲經濟适用型無線AP（Access Point），支持2×2MIMO，具有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，自動上線和配置，實時管理和維護等特點，滿足網絡部署要求。

AP3010DN-V2結構較爲簡單、面積相對較小、用戶相對集中的場合及對容量需求較大的區域，如中小型企業以及企業分支，提供基本的802.11n無線接入網絡。該類型設備可根據不同環境靈活實施分布。

AP3010DN-V2支持FAT AP和FIT AP兩種工作模式，根據網絡規劃的需要，可以靈活地在FAT AP和FIT AP兩種工作模式中切換。

當客戶的無線網絡初始規模較小時，客戶隻需采購AP設備，并設置其工作模式爲FAT AP模式。随著客戶網絡規模的不斷擴容，當網絡中應用的AP設備達到幾十甚至上百台時，爲降低網絡管理的複雜度，建議客戶采購無線控制器設備，便于集中管理網絡中的所有的AP設備，此時需要将其AP工作模式切換到FIT AP模式。

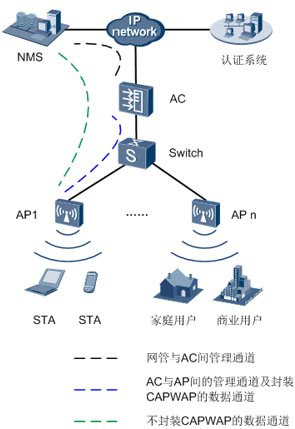

Fit AP典型組網圖(接入點模式)：

在上述組網中，AP3010DN-V2作爲Fit AP隻承載橋接轉發功能，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。

Fit AP WDS典型組網圖（網橋模式-點對點）：

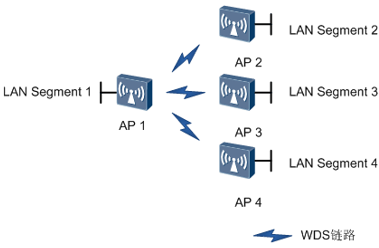

Fit AP WDS典型組網圖（網橋模式-點對多點）：

在上述組網中，設備通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。WDS模式下可支持點對點、點對多點的組網方式。通過5G和2.4G雙射頻，AP可實現無線橋接及接入等業務應用。

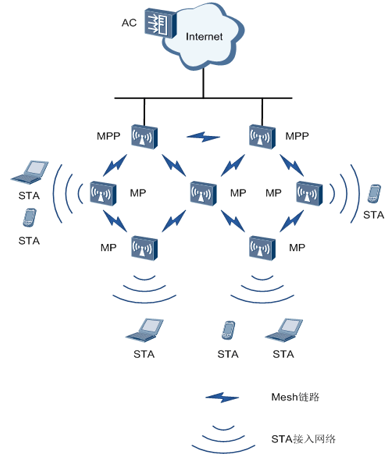

Fit AP Mesh典型組網圖：

在上述組網中，作爲Mesh節點MP（Mesh Point）的AP通過網狀互聯形成自配置、自愈合的無線Mesh網絡WMN（wireless mesh network）主幹，通過作爲Mesh Portal節點MPP（Mesh Portal Point）的帶網關功能的AP提供到Internet的連接。終端節點可以通過AP的接入服務來接入WMN網絡中。由于存在專用的Mesh路由協議，其傳輸質量能夠得到較好的保障，更适用于需要高帶寬、高穩定性的Internet連接的場景。

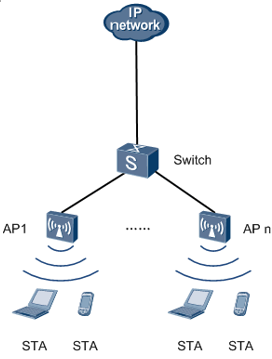

Fat AP典型組網圖：

在上述組網中，設備作爲Fat AP獨立完成用戶接入、認證、數據安全、業務轉發和QoS等功能。
