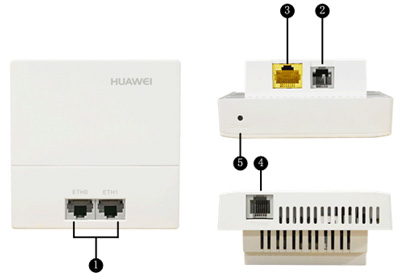

産品外觀
外觀
端口
- 1. ETH0/ETH1：10/100 Mbit/s，用于有線以太網連接。
- 2. Phone：電話接口，用于接入傳統PSTN電話網絡。
- 3. GE/PoE：10/100/1000 Mbit/s，用于有線以太網連接。同時PoE供電設備通過該接口給AP供電。
- 4. Phone：電話接口，接普通電話（即POTS話機）或調制解調設備等。
- 5. Default：複位按鈕，長按超過3秒恢複出廠缺省值，AP重新啓動。
指示燈說明
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
| 上電缺省狀态 | 綠色 | 常亮 | 設備剛剛上電，軟件未啓動，綠燈常亮。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始執行後，綠燈閃爍一下， 然後直到軟件加載并啓動到Shell都保持綠燈長亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
表明系統處于正常運行狀态，系統正常運行，以太網 連接正常，有用戶關聯。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃（4Hz） |
軟件升級過程中。 軟件加載并啓動後，進入注冊狀态。 未成功注冊到AC前一直處于此狀态。 注冊失敗（CAPWAP斷鏈） |
| 故障 | 紅色 | 常亮 |
表明單闆有影響業務且無法自行恢複的故障，需人工幹預（如DRAM檢測失敗，軟件系統加載失敗）。 |
産品特性
WLAN特性
- AP2010DN兼容IEEE 802.11a/b/g/n标準
- 最高速率達300Mbps
- 支持最大合并比（MRC）
- 支持11n波束成形（beamforming）
- 支持循環延時/循環移位分集 (CDD/CSD)
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(DFS)
- 支持20M和40M模式下的ShortGI 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發 支持自動和手動兩種速率調節方式，默認方式爲自動速率調節方式
- 支持WLAN信道管理和信道速率調整 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- 支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- 支持AP自動上線功能
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X 支持根據用戶接入的SSID劃分VLAN 上行以太網口
- 支持VLAN ID (1-4094)，每射頻可設置8個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持mDNS網關協議，可實現跨VLAN用戶間的AirPlay、AirPrint等業務共享功能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- 支持直接轉發模式下的CAPWAP中斷業務保持
- 支持AC統一認證
- 支持AC雙鏈路備份
- 支持Native IPv6
- 支持IPv4/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理幀進行加密
維護特性
- 支持通過AC對AP進行的集中管理和維護
- 支持AP自動上線功能，并自動加載配置，可即插即用
- 支持批量自動升級 AP
- 支持Telnet本地管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持AP系統狀态告警
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
頻譜分析
- 對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别
- 與eSight配合，對幹擾源進行定位和頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
| 物理參數 | 尺寸（長×寬×高） | 86mm×86mm×45mm |
| 重量 | ≤0.2kg | |
| 系統内存 | 128 MB | |
| 電源參數 | 電源輸入 | PoE供電：滿足802.3af/at以太網供電标準 |
| 最大功耗 |
5.5W 說明：實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | 0℃～+40℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 海拔 | –60m～5000m | |
| 工作氣壓 | 70kPa～106kPa | |
射頻參數
| 項目 | 描述 | |||
| 天線類型 | 内置天線 | |||
| 天線增益 |
2.4G：2dBi 5G：2.5dBi |
|||
| 可同時在線的用戶數量 | ≤128 | |||
| 每射頻口最大發射功率 |
2.4G，2天線：16dBm 5G，2天線：14dBm 說明 實際發射功率遵照不同國家和地區法規而有所不同。AP2010DN爲86盒結構，隻支持适合86盒的國家和地區。 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。 |
|||
| 非重疊頻道最大數量 |
2.4 GHz 802.11b/g 20MHz： 3 802.11n 20MHz： 3 40MHz： 1 |
5 GHz 802.11a 20MHz： 5 802.11n 20MHz： 5 40MHz： 2 |
說明 表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。 |
|
| 信道速率 |
802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s |
|||
| 接收靈敏度 |
2.4 GHz 802.11b (CCK) -89 dBm @ 1 Mb/s -88 dBm @ 2 Mb/s -88 dBm @ 5.5 Mb/s -87 dBm @ 11 Mb/s |
2.4 GHz 802.11g (non-HT20) -88 dBm @ 6 Mb/s -85 dBm @ 9 Mb/s -85 dBm @ 12 Mb/s -84 dBm @ 18 Mb/s -81 dBm @ 24 Mb/s -78 dBm @ 36 Mb/s -74 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s |
2.4 GHz 802.11n (HT20) -88 dBm @ MCS0 -85 dBm @ MCS1 -84 dBm @ MCS2 -81 dBm @ MCS3 -77 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -69 dBm @ MCS7 |
2.4 GHz 802.11n(HT40) -88 dBm @ MCS0 -84 dBm @ MCS1 -82 dBm @ MCS2 -77 dBm @ MCS3 -74 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -69 dBm @ MCS7 |
|
5 GHz 802.11a (non-HT20) -88 dBm @ 6 Mb/s -87 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -72 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -88 dBm @ MCS0 -85 dBm @ MCS1 -83 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -69 dBm @ MCS7 |
5 GHz 802.11n (HT40) -87 dBm @ MCS0 -84 dBm @ MCS1 -81 dBm @ MCS2 -78 dBm @ MCS3 -74 dBm @ MCS4 -71 dBm @ MCS5 -69 dBm @ MCS6 -68 dBm @ MCS7 |
- | |
組網應用
AP2010DN支持2.4GHz和5GHz，兩個頻段間可靈活切換，滿足用戶的業務需求。遵循IEEE 802.11a/b/g/n。
華爲企業級面闆式無線接入點AP2010DN，匹配國标86mm面闆設計，可簡單快速的安裝在86盒上。内置天線，隐式指示燈，滑動面闆，美觀大方。同時具有完善的業務支持能力，高安全性，網絡部署簡單，自動上線和配置，實時管理和維護等特點。
AP2010DN提供有線和無線的網絡連接，電話線連接，适用于酒店、公寓、辦公室等場所。

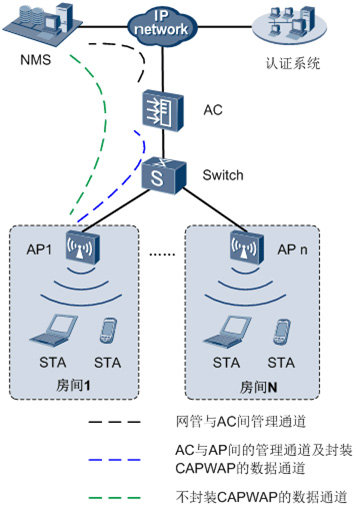

Fit AP典型組網圖：
在上述組網中，設備作爲Fit AP，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。
