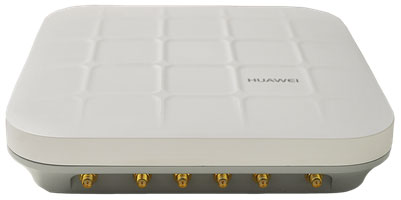

産品外觀
外觀

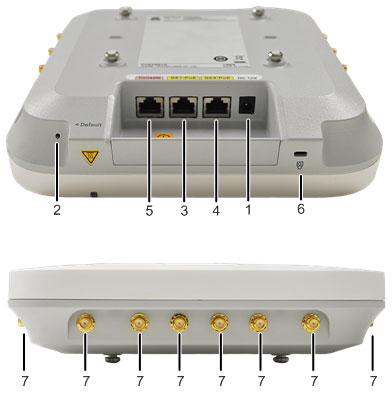

端口
- 1.電源輸入接口：12V DC。
- 2.Default：缺省按鈕，長按超過3秒恢複出廠缺省值。
- 3.GE1/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給AP供電。
- 4.GE0/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給AP供電。
- 5.Console口：控制口，連接維護終端，用于設備配置和管理。
- 6.Lock設備鎖接口：用于保證設備的防盜安全。
- 7.天線接口：RP-SMA-K（外螺内針），共12個接口，連接布放在房間的天線饋線。
LED指示燈
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 |
設備剛剛上電，軟件未啓動，綠燈常亮。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） | 表明系統處于正常運行狀态，系統正常運行，以太網連接正常，有用戶關聯。 随著命令輸入系統進入uboot命令行狀态，綠燈慢閃。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃（4Hz） |
軟件升級過程中。 軟件加載并啓動後，FIT AP工作模式下，進入請求上線狀态。上線成功(CAPWAP建鏈)之前一直處于此狀态。 FIT AP工作模式下，上線失敗（CAPWAP斷鏈）。 |
| 故障 | 紅色 | 常亮 |
表明設備有影響業務且無法自行恢複的故障，需人工幹預（如DRAM檢測失敗，軟件系統加載失敗）。 |
産品特性
WLAN特性
- 兼容IEEE 802.11a/b/g/n/ac标準
- 單房間最高速率1.267Gbit/s
- 支持最大合并比（MRC）
- 支持空時分組碼（STBC）
- 支持低密度奇偶校驗（LDPC）
- 支持最大似然解碼（MLD）
- 支持循環延時/循環移位分集 (CDD/CSD)
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(DFS)
- 支持20M、40M和80M模式下的ShortGI
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- 支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- 支持AP自動上線功能
- 支持擴展服務集ESS
- 支持多用戶CAC
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 兼容IEEE 802.1q
- 支持根據用戶接入的SSID劃分VLAN
- 上行以太網口支持VLAN trunk功能
- 支持VLAN ID (1-4094)，每射頻可設置16個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持mDNS網關協議，可實現跨VLAN用戶間的AirPlay、AirPrint等業務共享功能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- 支持直接轉發模式下的CAPWAP中斷業務保持
- 支持AC統一認證
- 支持AC雙鏈路備份
- 支持NAT
- 支持IPv6
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 支持Airtime調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式，加密字長支持64位，128位和152位
- 支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
- 支持WPA/WPA2–802.1X認證/加密方式（WPA/WPA2企業版）
- 支持WPA-WPA2混合認證
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持802.1x認證、MAC地址認證、Portal認證等
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理幀進行加密
維護特性
- 支持通過AC對AP進行的集中管理和維護
- 支持AP自動上線功能，并自動加載配置，可即插即用
- 支持批量自動升級
- 支持Telnet和串口兩種本地管理方式
- 支持STelnet和SFTP，使用SSH v2安全協議
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持SNMP v1/v2/v3
- 支持AP系統狀态告警
- 支持NTP
- 支持Dying Gasp
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 220mm×220mm×53mm |
| 重量 |
1.4kg |
|
| 系統内存 |
256 MB DDR3 64MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% PoE供電：-48V DC，滿足802.3af/at以太網供電标準 |
| 最大功耗 |
19W |
|
| 環境參數 | 工作溫度 |
-10℃～+50℃ -60m～+5000m |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP41 | |
| 工作氣壓 | 70kPa～106kPa | |
射頻參數
| 項目 | 描述 | ||
|---|---|---|---|
| 天線類型 |
外接天線，接口類型爲RP-SMA-K（外螺内針）， 支持天線拉遠 |
||
| 可同時在線的用戶數量 |
≤256 |
||
| 每射頻口最大發射功率 |
2.4G：25dBm(組合功率) 5G：21dBm（組合功率） |
||
| 支持的信道速率 |
802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～600Mbit/s 802.11ac：6.5～1300Mbit/s |
||
| 接收靈敏度 |
2.4 GHz 802.11b (CCK) -93 dBm @ 1 Mb/s -91 dBm @ 2 Mb/s -89 dBm @ 5.5 Mb/s -86 dBm @ 11 Mb/s |
2.4 GHz 802.11g (non-HT20) -89 dBm @ 6 Mb/s -86 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -73 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s |
2.4 GHz 802.11n (HT20) -88 dBm @ MCS0 -84 dBm @ MCS1 -82 dBm @ MCS2 -79 dBm @ MCS3 -76 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 |
|
5 GHz 802.11a (non-HT20) -89 dBm @ 6 Mb/s -87 dBm @ 9 Mb/s -85 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -72 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -88 dBm @ MCS0 -84 dBm @ MCS1 -82 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -69 dBm @ MCS6 -68 dBm @ MCS7 |
5 GHz 802.11n (HT40) -84 dBm @ MCS0 -81 dBm @ MCS1 -79 dBm @ MCS2 -76 dBm @ MCS3 -72 dBm @ MCS4 -68 dBm @ MCS5 -66 dBm @ MCS6 -66 dBm @ MCS7 |
|
|
5 GHz 802.11ac (VTH20) -87 dBm @ MCS0NSS1 -84 dBm @ MCS1NSS1 -82 dBm @ MCS2NSS1 -78 dBm @ MCS3NSS1 -75 dBm @ MCS4NSS1 -71dBm @ MCS5NSS1 -69 dBm @ MCS6NSS1 -68 dBm @ MCS7NSS1 -63 dBm @ MCS8NSS1 |
5 GHz 802.11ac (VTH40) -84 dBm @ MCS0NSS1 -81 dBm @ MCS1NSS1 -79 dBm @ MCS2NSS1 -75 dBm @ MCS3NSS1 -72 dBm @ MCS4NSS1 -68 dBm @ MCS5NSS1 -66 dBm @ MCS6NSS1 -65 dBm @ MCS7NSS1 -61 dBm @ MCS8NSS1 -58 dBm @ MCS9NSS1 |
5 GHz 802.11ac (VTH80) -80 dBm @ MCS0NSS1 -78 dBm @ MCS1NSS1 -76 dBm @ MCS2NSS1 -72 dBm @ MCS3NSS1 -69 dBm @ MCS4NSS1 -64 dBm @ MCS5NSS1 -63 dBm @ MCS6NSS1 -62 dBm @ MCS7NSS1 -57 dBm @ MCS8NSS1 -55 dBm @ MCS9NSS1 |
|
組網應用
AP9330DN作爲最新一代技術引領級的無線AP（Access Point），支持智能天線分布技術，可雙頻雙流覆蓋6個房間，或雙頻單流12個房間，具有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，自動上線和配置，實時管理和維護等特點，滿足網絡部署要求。爲教育，醫療，酒店等房間覆蓋場景提供最高性能的無線服務，可根據不同環境靈活實施分布。

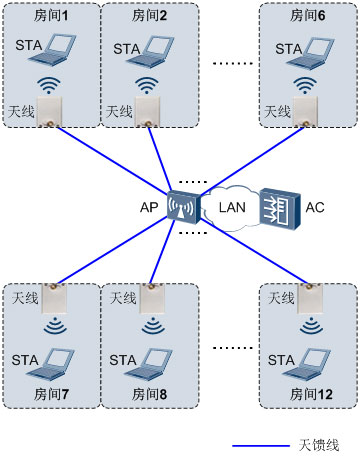

典型組網圖(1分12雙頻單流)

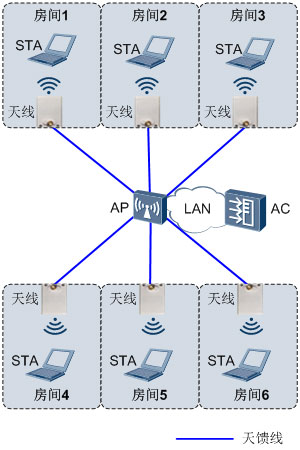

典型組網圖(1分6雙頻雙流)
