AP4030TN接入點

産品外觀

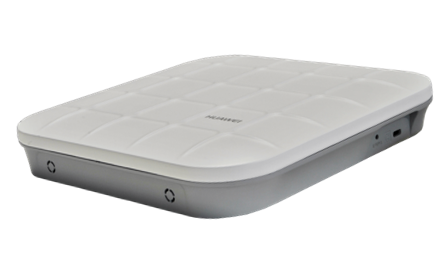

外觀

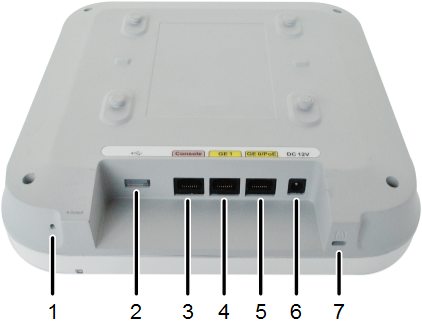

端口

1.Default：複位按鈕，長按超過3秒恢複出廠缺省值。

2.USB接口：連接U盤設備用于擴展存儲，對外輸出最大功耗爲2.5W。

3.Console口：控制口，連接維護終端，用于設備配置和管理。

4.GE1：10/100/1000M，用于有線以太網連接。

5.GE0/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給AP供電。

6.電源輸入接口：12V DC。

7.Lock設備鎖接口：用于保證設備的防盜安全。

LED指示燈

說明：指示燈的顔色可能會随溫度的變化有輕微的差異。

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始啓動後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用戶關聯。随著命令輸入系統進入uboot命令行狀态，綠燈慢閃。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，FIT AP工作模式下，進入請求上線狀态。上線成功（CAPWAP建鏈）之前一直處于此狀态。 FIT AP工作模式下，上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。

産品特性

WLAN特性

最高速率達2.0Gbit/s
支持最大合并比（MRC）
支持空時分組碼（STBC）
支持低密度奇偶校驗（LDPC）
支持最大似然解碼（MLD）
支持幀聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11動态頻率選擇(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道速率調整
（說明：具體管理信道請參考《國家碼&信道順從表》。）
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD節電模式
FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
FIT AP工作模式下支持AP自動上線功能
FIT AP工作模式下支持擴展服務集ESS
FIT AP工作模式下支持WDS
FIT AP工作模式下支持Mesh
支持多用戶CAC
支持Hotspot2.0
支持802.11k、802.11v協議的智能漫遊
支持快速漫遊（≤50ms）

網絡特性

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
上行以太網口支持VLAN trunk功能
支持AP上聯口管理通道以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取IP地址
支持業務數據的隧道轉發和直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的訪問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
FIT AP工作模式下支持AC統一認證
FIT AP工作模式下支持AC雙鏈路備份
FAT AP工作模式下支持NAT
FIT AP工作模式下支持IPv6
支持Soft GRE
支持IPv6 SAVI
支持IPv4/IPv6 ACL

QoS特性

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
支持Airtime調度
支持Microsoft公司Lync API，在語音環境，利用Lync API識别和調度，保障語音通話效果
FIT AP工作模式下支持智能應用控制SAC（Smart Application Control）

安全特性

支持Open-System認證方式
支持WEP認證/加密方式，加密字長支持64位，128位和152位
支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
支持WPA/WPA2–802.1X認證/加密方式（WPA/WPA2企業版）
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
支持802.1x認證、MAC地址認證、Portal認證等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持802.11w協議，對管理幀進行加密

維護特性

FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
FIT AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
FIT AP工作模式下支持WDS零配置部署
FIT AP工作模式下支持Mesh零配置部署
FIT AP工作模式下支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議
支持SFTP，使用SSH v2安全協議
支持串口本地管理方式
FAT AP工作模式下支持Web網管管理AP，可通過HTTP或HTTPS登錄
支持網管實時監控用戶配置信息和快速故障定位
FAT AP工作模式下支持SNMP v1/v2/v3
支持系統狀态告警
FAT AP工作模式下支持NTP

BYOD

說明：僅FIT AP工作模式下支持BYOD。

支持基于MAC OUI識别設備類型
支持基于HTTP User-Agent信息識别設備類型
支持基于DHCP Option信息識别設備類型
支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

定位服務

說明：僅FIT AP工作模式下支持定位服務。

支持對AeroScout、Ekahau的Tag定位
支持對WiFi終端的定位
與esight網管配合，對非法設備進行定位

頻譜分析

說明：僅FIT AP工作模式下支持頻譜分析。

對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
與eSight網管配合，對幹擾源進行頻譜顯示

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	220mm×220mm×53mm
物理參數	重量	0.86kg
電源參數	電源輸入	DC：12V±10% PoE供電：滿足802.3at以太網供電标準
電源參數	最大功耗	21.5W（不包含USB接口輸出功耗）說明：實際最大功耗遵照不同國家和地區法規而有所不同。
環境參數	工作溫度	-10℃～+45℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP41
	工作氣壓	53kPa～106kPa

射頻參數

項目	描述
天線類型	内置全向天線
天線增益	2.4G：5dBi 5G：5Bi
可同時在線的用戶數量	384
每射頻最大VAP數量	16
最大發射功率	2.4G：23dBm（組合功率） 5G：23dBm（組合功率）實際發射功率遵照不同國家和地區法規而有所不同。發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。
非重疊頻道最大數量	2.4 GHz 802.11b/g − 20MHz： 3 802.11n − 20MHz： 3 − 40MHz： 1	5 GHz 802.11a − 20MHz： 13 802.11n − 20MHz： 13 − 40MHz： 6 802.11ac − 20MHz： 13 − 40MHz： 6 − 80MHz： 3	說明：表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。
接收靈敏度	2.4 GHz 802.11b：–94dBm @ 1 Mbit/s；–86dBm@ 11 Mbit/s
	2.4 GHz 802.11g：-86dBm @ 6 Mbit/s； -72dBm @ 54 Mbit/s
	2.4 GHz 802.11n (HT20)：-86 dBm @ MCS0；-69dBm @ MCS7
	2.4 GHz 802.11n(HT40)：-83 dBm @ MCS0； -66 dBm @ MCS7
	5 GHz 802.11a：-86 dBm @ 6 Mbit/s； -69dBm @ 54 Mbit/s
	5 GHz 802.11n (HT20)：-86 dBm @ MCS0； -68 dBm @ MCS7
	5 GHz 802.11n (HT40)：-83 dBm @ MCS0； -65dBm @ MCS7
	5 GHz 802.11ac (VTH20)：-86 dBm @ MCS0NSS1； -63 dBm @ MCS8NSS1
	5 GHz 802.11ac (VTH40)：-83 dBm @ MCS0NSS1； -58 dBm @ MCS9NSS1
	5 GHz 802.11ac (VTH80)：-80 dBm @ MCS0NSS1； -55 dBm @ MCS9NSS1

組網應用

FIT AP典型組網圖(接入點模式)

在上述組網中設備作爲FIT AP，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。提供AC功能的華爲産品包含AC6605、AC6005、AC6003、ACU2（框式X7系列交換機）、S5720HI、S7700（X系列單闆）、S9700（X系列單闆）和S12700（X系列單闆）。

FIT AP WDS典型組網圖（網橋模式-點對點）

FIT AP WDS典型組網圖（網橋模式-點對多點）

在上述組網中，設備通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。WDS模式下可支持點對點、點對多點的組網方式。通過5G和2.4G雙射頻，AP可實現無線橋接及接入等業務應用。

FIT AP Mesh典型組網圖

在上述組網中，作爲Mesh節點MP（mesh point）的AP通過網狀互聯形成自配置、自愈合的無線Mesh網絡WMN（wireless mesh network）主幹，通過作爲Mesh Portal節點MPP（mesh portal point）的帶網關功能的AP提供到Internet的連接。終端節點可以通過AP的接入服務來接入WMN網絡中。由于存在專用的Mesh路由協議，其傳輸質量能夠得到較好的保障，更适用于需要高帶寬、高穩定性的Internet連接的場景。

FAT AP典型組網圖

在上述組網中，設備作爲FAT AP獨立完成用戶接入、認證、數據安全、業務轉發和QoS等功能。
