AP430-E接入點

産品外觀

外觀

端口

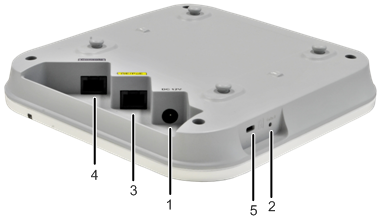

1.電源輸入接口:12V DC。

2.Default:複位按鈕,長按超過3秒恢複出廠缺省值。

3.GE/PoE:10/100/1000M,用于有線以太網連接,PoE供電設備可以通過該接口給AP供電。

4.Console口:控制口,連接維護終端,用于設備配置和管理。

5.Lock設備鎖接口:用于保證設備的防盜安全。


LED指示燈

指示燈的顔色可能會随溫度的變化有輕微的差異。

信息類型 顔色 指示燈狀态 表達含義
上電缺省狀态 綠色 常亮

設備剛剛上電,軟件未啓動。

軟件啓動過程狀态 綠色 閃爍一下後常亮 當系統複位完成,軟件開始啓動後,綠燈閃爍一下,然後直到系統啓動完成都保持綠燈常亮狀态。
運行 綠色 慢閃(0.5Hz)
  • 系統運行正常,以太網連接正常,有用戶關聯。
  • 随著命令輸入系統進入uboot命令行狀态,綠燈慢閃。
慢閃(0.2Hz)

系統正常運行,以太網連接正常,無用戶關聯,系統處于低功耗狀态。

告警 綠色 快閃(4Hz)
  • 軟件升級過程中。
  • 軟件加載并啓動後,進入請求上線狀态。上線成功(CAPWAP建鏈)之前一直處于此狀态。
  • 上線失敗(CAPWAP斷鏈)。
故障 紅色 常亮

設備有影響業務且無法自行恢複的故障(如DRAM檢測失敗,軟件系統加載失敗),需人工幹預。

産品特性

WLAN特性

  • 兼容IEEE 802.11a/b/g/n/ac标準
  • 最高速率達1.167Gbit/s
  • 支持最大合并比(MRC)
  • 支持空時分組碼(STBC)
  • 支持低密度奇偶校驗(LDPC)
  • 支持最大似然解碼(MLD)
  • 支持幀聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)
  • 支持802.11動态頻率選擇(DFS)
  • 支持20M、40M和80M模式下的ShortGI
  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持自動和手動兩種速率調節方式
  • 支持WLAN信道管理和信道速率調整
  • (說明:具體管理信道請參考《國家碼&信道順從表》。)
  • 支持信道自動掃描功能,自動規避幹擾
  • 支持AP中每個SSID可獨立配置隐藏功能
  • 支持SST(signal sustain technology)
  • 支持U-APSD節電模式
  • 支持CAPWAP(control and provisioning of wireless access points)即無線接入點控制協議隧道數據轉發
  • 支持AP自動上線功能
  • 支持擴展服務集ESS
  • 支持WDS
  • 支持Mesh
  • 支持多用戶CAC
  • 支持802.11k、802.11v協議的智能漫遊

網絡特性

  • 符合IEEE 802.3u标準
  • 支持速率和雙工模式的自協商,自動MDI/MDI-X
  • 兼容IEEE 802.1q
  • 支持根據用戶接入的SSID劃分VLAN
  • 支持AP上聯口管理通道以tag和untag兩種模式組網
  • 支持DHCP Client,通過DHCP方式獲取IP地址
  • 支持業務數據的隧道轉發和直接轉發兩種方式
  • 支持同一VLAN中不同的無線終端之間的訪問隔離
  • 支持用戶訪問控制(ACL)
  • 支持LLDP鏈路發現
  • 支持直接轉發模式下的CAPWAP中斷業務保持
  • 支持AC統一認證
  • 支持AC雙鏈路備份
  • 支持Soft GRE
  • 支持IPv6 SAVI
  • 支持IPv4/IPv6 ACL
  • 支持NAT

QoS特性

  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持按射頻管理WMM參數
  • 支持WMM節電模式
  • 支持上行報文優先級映射和下行流量映射
  • 支持隊列映射和調度
  • 支持基于每用戶的帶寬限制
  • 支持自适應帶寬管理,自動根據用戶數量、環境等因素動态調整用戶帶寬分配,改善用戶體驗
  • 支持Airtime調度
  • 支持Microsoft公司Lync API,在語音環境,利用Lync API識别和調度,保障語音通話效果

安全特性

  • 支持Open-System認證方式
  • 支持WEP認證/加密方式,加密字長支持64位,128位和152位
  • 支持WPA/WPA2–PSK認證/加密方式(WPA/WPA2個人版)
  • 支持WPA/WPA2–802.1X認證/加密方式(WPA/WPA2企業版)
  • 支持WPA-WPA2混合認證
  • 支持WAPI認證/加密方式
  • 支持WIDS和WIPS,包括非法設備檢測和反制,攻擊檢測和動态黑名單,STA/AP的黑白名單功能
  • 支持802.1x認證、MAC地址認證、Portal認證等
  • 支持DHCP Snooping
  • 支持DAI(Dynamic ARP Inspection)
  • 支持IPSG(IP Source Guard)
  • 支持802.11w協議,對管理幀進行加密

維護特性

  • 支持通過AC對AP進行的集中管理和維護
  • 支持AP自動上線功能,并自動加載配置,可即插即用
  • 支持WDS零配置部署
  • 支持Mesh零配置部署
  • 支持批量自動升級
  • 支持Telnet
  • 支持STelnet,使用SSH v2安全協議
  • 支持SFTP,使用SSH v2安全協議
  • 支持串口本地管理方式
  • 支持網管實時監控用戶配置信息和快速故障定位
  • 支持系統狀态告警

BYOD

  • 支持基于MAC OUI識别設備類型
  • 支持基于HTTP User-Agent信息識别設備類型
  • 支持基于DHCP Option信息識别設備類型
  • 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型,下發報文的轉發/安全/QoS策略

定位服務

  • 支持對AeroScout、Ekahau的Tag定位
  • 支持對WiFi終端的定位
  • 與esight網管配合,對非法設備進行定位

頻譜分析

  • 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話(僅支持2.4G)、無線音頻發射器(2.4G和5G)、遊戲手柄和微波爐等幹擾源進行識别
  • 與eSight網管配合,對幹擾源進行頻譜顯示

産品規格

基本參數

項目 描述
物理參數 尺寸(長×寬×高) 180mm×180mm×39.5mm
重量 0.4kg
電源參數 電源輸入 DC:12V±10%
PoE供電:滿足802.3af/at以太網供電标準
最大功耗 10.2W
說明:實際最大功耗遵照不同國家和地區法規而有所不同。
環境參數 工作溫度與海拔 -10℃~+50℃
-60m~5000m
存儲溫度 -40℃~+70℃
工作濕度

5%~95%(非凝結)

防護等級

IP41

工作氣壓

53kPa~106kPa

射頻參數

項目 描述
天線類型 内置天線
天線增益 2.4G:4dBi
5G:6dBi
可同時在線的用戶數量 ≤256
每射頻最大VAP數量 16
最大發射功率 20dBm
說明:實際發射功率遵照不同國家和地區法規而有所不同。
發射功率支持1dB步長調整,可調範圍支持從最大發射功率向下調整至1dBm。
非重疊頻道最大數量 2.4 GHz
802.11b/g
− 20MHz: 3
802.11n
− 20MHz: 3
− 40MHz: 1
5 GHz
802.11a
− 20MHz: 13
802.11n
− 20MHz: 13
− 40MHz: 6
802.11ac
− 20MHz: 13
− 40MHz: 6
− 80MHz: 3
說明:表格中以中國支持的非重疊頻道數量爲例,不同國家支持的非重疊信道的數量也不相同,具體請參考《國家碼&信道順從表》。
支持的信道速率 802.11b:1、2、5.5和11Mbit/s
802.11a/g:6、9、12、18、24、36、48和54Mbit/s
802.11n:6.5~300Mbit/s
802.11ac:6.5~867Mbit/s
接收靈敏度(典型值) 2.4 GHz
802.11b (CCK)
-101 dBm @ 1 Mbit/s
-96 dBm @ 2 Mbit/s
-94 dBm @ 5.5 Mbit/s
-89 dBm @ 11 Mbit/s
2.4 GHz
802.11g (non-HT20)
-95 dBm @ 6 Mbit/s
-95 dBm @ 9 Mbit/s
-93 dBm @ 12 Mbit/s
-91 dBm @ 18 Mbit/s
-87 dBm @ 24 Mbit/s
-84 dBm @ 36 Mbit/s
-80 dBm @ 48 Mbit/s
-79 dBm @ 54 Mbit/s
2.4 GHz
802.11n (HT20)
-93 dBm @ MCS0
-93 dBm @ MCS1
-91 dBm @ MCS2
-86 dBm @ MCS3
-83 dBm @ MCS4
-78 dBm @ MCS5
-77 dBm @ MCS6
-75 dBm @ MCS7
-91 dBm @ MCS8
-91 dBm @ MCS9
-89 dBm @ MCS10
-84 dBm @ MCS11
-81 dBm @ MCS12
-76 dBm @ MCS13
-75 dBm @ MCS14
-73 dBm @ MCS15
2.4 GHz
802.11n(HT40)
-90 dBm @ MCS0
-90 dBm @ MCS1
-88 dBm @ MCS2
-84 dBm @ MCS3
-81 dBm @ MCS4
-76 dBm @ MCS5
-75 dBm @ MCS6
-73 dBm @ MCS7
-88 dBm @ MCS8
-88 dBm @ MCS9
-86 dBm @ MCS10
-82 dBm @ MCS11
-79 dBm @ MCS12
-74 dBm @ MCS13
-73 dBm @ MCS14
-71 dBm @ MCS15
  5 GHz
802.11a (non-HT20)
-95 dBm @ 6 Mbit/s
-93 dBm @ 9 Mbit/s
-92 dBm @ 12 Mbit/s
-90 dBm @ 18 Mbit/s
-87 dBm @ 24 Mbit/s
-84 dBm @ 36 Mbit/s
-80 dBm @ 48 Mbit/s
-78 dBm @ 54 Mbit/s
5 GHz
802.11n (HT20)
-95 dBm @ MCS0
-93 dBm @ MCS1
-90 dBm @ MCS2
-86 dBm @ MCS3
-82 dBm @ MCS4
-79 dBm @ MCS5
-77 dBm @ MCS6
-75 dBm @ MCS7
-93 dBm @ MCS8
-91 dBm @ MCS9
-88 dBm @ MCS10
-84 dBm @ MCS11
-80 dBm @ MCS12
-77 dBm @ MCS13
-75 dBm @ MCS14
-73 dBm @ MCS15
5 GHz
802.11n (HT40)
-92 dBm @ MCS0
-90 dBm @ MCS1
-87 dBm @ MCS2
-84 dBm @ MCS3
-80 dBm @ MCS4
-76 dBm @ MCS5
-75 dBm @ MCS6
-73 dBm @ MCS7
-90 dBm @ MCS8
-88 dBm @ MCS9
-85 dBm @ MCS10
-82 dBm @ MCS11
-78 dBm @ MCS12
-74 dBm @ MCS13
-73 dBm @ MCS14
-71 dBm @ MCS15
-
  5 GHz
802.11ac (VTH20)
-95 dBm @ MCS0NSS1
-93 dBm @ MCS1NSS1
-90 dBm @ MCS2NSS1
-86 dBm @ MCS3NSS1
-83 dBm @ MCS4NSS1
-78 dBm @ MCS5NSS1
-77 dBm @ MCS6NSS1
-75 dBm @ MCS7NSS1
-72 dBm @ MCS8NSS1
-93 dBm @ MCS0NSS2
-91 dBm @ MCS1NSS2
-88 dBm @ MCS2NSS2
-84 dBm @ MCS3NSS2
-81 dBm @ MCS4NSS2
-76 dBm @ MCS5NSS2
-75 dBm @ MCS6NSS2
-73 dBm @ MCS7NSS2
-70 dBm @ MCS8NSS2
5 GHz
802.11ac (VTH40)
-92 dBm @ MCS0NSS1
-90 dBm @ MCS1NSS1
-87 dBm @ MCS2NSS1
-83 dBm @ MCS3NSS1
-80 dBm @ MCS4NSS1
-76 dBm @ MCS5NSS1
-74 dBm @ MCS6NSS1
-73 dBm @ MCS7NSS1
-68 dBm @ MCS8NSS1
-67 dBm @ MCS9NSS1
-90 dBm @ MCS0NSS2
-88 dBm @ MCS1NSS2
-85 dBm @ MCS2NSS2
-81 dBm @ MCS3NSS2
-78 dBm @ MCS4NSS2
-74 dBm @ MCS5NSS2
-72 dBm @ MCS6NSS2
-71 dBm @ MCS7NSS2
-65 dBm @ MCS8NSS2
-64 dBm @ MCS9NSS2
5 GHz
802.11ac (VTH80)
-87 dBm @ MCS0NSS1
-87 dBm @ MCS1NSS1
-81 dBm @ MCS2NSS1
-79 dBm @ MCS3NSS1
-75 dBm @ MCS4NSS1
-73 dBm @ MCS5NSS1
-70 dBm @ MCS6NSS1
-68 dBm @ MCS7NSS1
-65 dBm @ MCS8NSS1
-62 dBm @ MCS9NSS1
-85 dBm @ MCS0NSS2
-85 dBm @ MCS1NSS2
-79 dBm @ MCS2NSS2
-77 dBm @ MCS3NSS2
-73 dBm @ MCS4NSS2
-71 dBm @ MCS5NSS2
-68 dBm @ MCS6NSS2
-66 dBm @ MCS7NSS2
-62 dBm @ MCS8NSS2
-59 dBm @ MCS9NSS2
-

組網應用

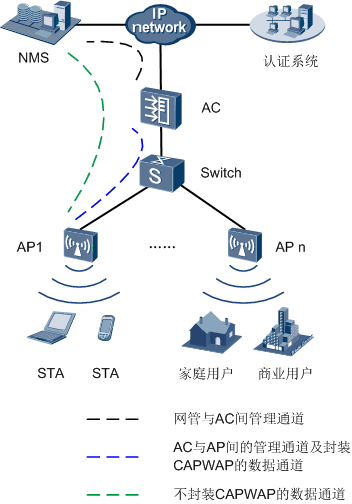

典型組網圖(接入點模式)
