産品外觀

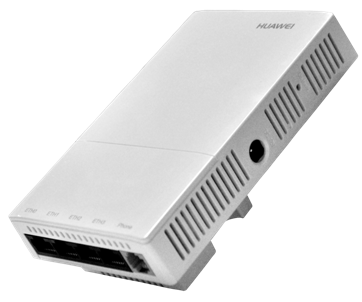

外觀

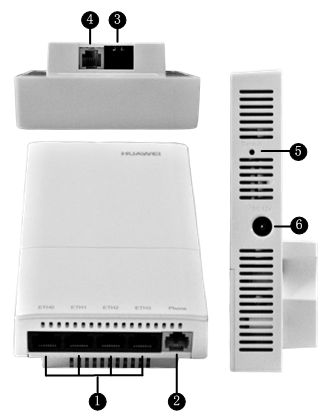

端口
- 1.ETH0~3：10/100M，用于有線以太網連接。
- 2.Phone：電話透傳接口，用于電話線連接，通過電話線連接到電話機或ADSL産品。
- 3.GE/PoE：10/100/1000M，用于有線以太網連接，PoE供電設備可以通過該接口給AP供電。
- 4.Phone：電話透傳接口，用于電話線連接，通過電話線連接到服務器。
- 5.Default：複位按鈕，長按超過3秒恢複出廠缺省值。
- 6.電源輸入接口：12V DC。
指示燈說明
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 | 設備剛剛上電，軟件未啓動。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
|
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃（4Hz） |
|
| 故障 | 紅色 | 常亮 | 設備有影響業務且無法自行恢複的故障，需人工幹預（如DRAM檢測失敗，軟件系統加載失敗）。 |
産品特性
WLAN特性
- 兼容IEEE 802.11a/b/g/n/ac标準
- 最高速率達1.167Gbps
- 支持最大合并比（MRC）
- 支持循環延時/循環移位分集 (CDD/CSD)
- 支持空時分組碼（STBC）
- 支持11n波束成形（beamforming）
- 支持低密度奇偶校驗（LDPC）
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(DFS)
- 支持20M/40M/80模式下的ShortGI
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- 支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- 支持AP自動上線功能
- 支持擴展服務集ESS
- 支持多用戶CAC
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 兼容IEEE 802.1q
- 支持根據用戶接入的SSID劃分VLAN
- 支持VLAN ID (1-4094)，每射頻可設置8個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持mDNS網關協議，可實現跨VLAN用戶間的AirPlay、AirPrint等業務共享功能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- 支持直接轉發模式下的CAPWAP中斷業務保持
- 支持AC統一認證
- 支持AC雙鏈路備份
- 支持NAT
- FIT AP工作模式下支持IPv6
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 支持Airtime調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式，加密字長支持64位，128位和152位
- 支持WPA/WPA2–PSK認證/加密方式（WPA/WPA2個人版）
- 支持WPA/WPA2–802.1X認證/加密方式（WPA/WPA2企業版）
- 支持WPA-WPA2混合認證
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持802.1x認證、MAC地址認證、Portal認證等
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理幀進行加密
維護特性
- 支持通過AC對AP進行的集中管理和維護
- 支持AP自動上線功能，并自動加載配置，可即插即用
- 支持批量自動升級
- AP支持Telnet管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持AP系統狀态告警
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
頻譜分析
- 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别
- 與eSight配合，對幹擾源進行定位和頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 140mm×86mm×41.5mm |
| 重量 | 0.23kg | |
| 系統内存 |
|
|
| 電源參數 | 電源輸入 |
|
| 最大功耗 |
8.7W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度與海拔 |
0°C～+40°C -60m～5000m |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP20 | |
| 工作氣壓 | 70kPa～106kPa | |
射頻參數
| 項目 | 描述 | |||
|---|---|---|---|---|
| 天線類型 |
内置天線 |
|||
| 天線增益 |
|
|||
| 可同時在線的用戶數量 | ≤64 | |||
| 最大發射功率 |
實際發射功率遵照不同國家和地區法規而有所不同。AP2030DN爲86盒結構，隻支持适合86盒的國家和地區。 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。 |
|||
| 非重疊頻道最大數量 |
2.4 GHz
|
5 GHz
|
說明 不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 |
|
| 信道速率 |
|
|||
| 接收靈敏度 |
2.4 GHz 802.11b (CCK)
|
2.4 GHz 802.11g (non-HT20)
|
2.4 GHz 802.11n (HT20)
|
2.4 GHz 802.11n(HT40)
|
|
5 GHz 802.11a (non-HT20)
|
5 GHz 802.11n (HT20)
|
5 GHz 802.11n (HT40)
|
- | |
|
5 GHz 802.11ac (VTH20)
|
5 GHz 802.11ac (VTH40)
|
5 GHz 802.11ac (VTH80)
|
- | |
組網應用
AP2030DN匹配标準86x86mm面闆設計，可簡單快速的安裝在86型面闆暗盒上。内置天線，隐式指示燈，滑動面闆，美觀大方。同時具有完善的業務支持能力、高安全性、網絡部署簡單、自動上線和配置、實時管理和維護等特點。既可通過無線連接無線終端設備，也可以通過網線連接有線終端，是構建室内分布式網絡的理想産品。
AP2030DN提供有線和無線的網絡連接，電話線連接，适用于酒店、公寓、辦公室等場所。

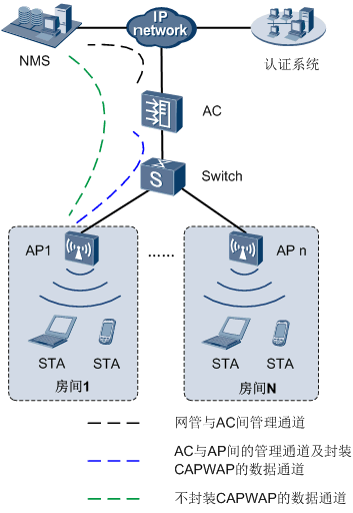

Fit AP典型組網圖：
在上述組網中，設備作爲Fit AP，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。
