AP5030DN-C接入點

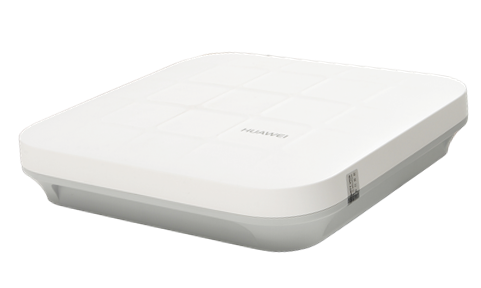

産品外觀

外觀

AP5030DN-C

端口

AP5030DN-C

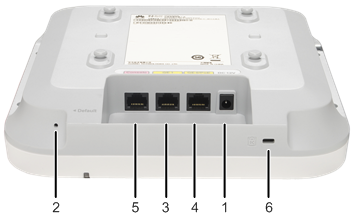

1.電源輸入接口:12V DC。

2.Default:缺省按鈕,長按超過3秒恢複出廠缺省值。

3.GE1:10/100/1000M,用于有線以太網連接。

4.GE0/PoE:10/100/1000M,用于有線以太網連接,PoE供電設備可以通過該接口給AP供電。

5.Console口:控制口,連接維護終端,用于設備配置和管理。

6.Lock設備鎖接口:用于保證設備的防盜安全。

LED指示燈

說明:指示燈的顔色可能會随溫度的變化有輕微的差異。

信息類型 顔色 指示燈狀态 表達含義
上電缺省狀态 綠色 常亮 設備剛剛上電,軟件未啓動。
軟件啓動過程狀态 綠色 閃爍一下後常亮 當系統複位完成,軟件開始啓動後,綠燈閃爍一下,然後直到系統啓動完成都保持綠燈常亮狀态。
運行 黃色 慢閃(0.5Hz)
  • 系統運行正常,以太網連接正常,有用戶關聯。
  • 随著命令輸入,系統進入uboot命令行狀态。
慢閃(0.2Hz) 系統正常運行,以太網連接正常,無用戶關聯,系統處于低功耗狀态。
告警 黃色 快閃(4Hz)
  • 軟件升級過程中。
  • 軟件加載并啓動後,雲管理工作模式下,進入請求上線狀态。上線成功(CAPWAP建鏈)之前一直處于此狀态。
  • 雲管理工作模式下,上線失敗(CAPWAP斷鏈)。
故障 紅色 常亮 設備有影響業務且無法自行恢複的故障(如DRAM檢測失敗,軟件系統加載失敗),需人工幹預。

産品特性

WLAN特性

  • 兼容IEEE 802.11a/b/g/n/ac标準
  • 最高速率達1.75Gbit/s
  • 支持最大合并比(MRC)
  • 支持空時分組碼(STBC)
  • 支持波束成形(Beamforming)
  • 支持低密度奇偶校驗(LDPC)
  • 支持最大似然解碼(MLD)
  • 支持幀聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)
  • 支持802.11動态頻率選擇(DFS)
  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持WLAN信道管理和信道速率調整
  • (說明:具體管理信道請參考《國家碼&信道順從表》。)
  • 支持AP中每個SSID可獨立配置隐藏功能
  • 支持SST(signal sustain technology)
  • 支持U-APSD節電模式
  • 支持AP自動上線功能
  • 支持雲管理

網絡特性

  • 符合IEEE 802.3ab标準
  • 支持速率和雙工模式的自協商,自動MDI/MDI-X
  • 兼容IEEE 802.1q
  • 支持根據用戶接入的SSID劃分VLAN
  • 支持DHCP Client,通過DHCP方式獲取IP地址
  • 支持同一VLAN中不同的無線終端之間的訪問隔離
  • 支持用戶訪問控制(ACL)
  • 支持雲管理平台統一認證
  • 支持NAT

QoS特性

  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒體标準的映射及優先級調度規則,實現基于優先級的數據處理和轉發
  • 支持按射頻管理WMM參數
  • 支持WMM節電模式
  • 支持上行報文優先級映射和下行流量映射
  • 支持隊列映射和調度
  • 支持基于每用戶的帶寬限制
  • 支持自适應帶寬管理,自動根據用戶數量、環境等因素動态調整用戶帶寬分配,改善用戶體驗
  • 支持Airtime調度

安全特性

  • 支持Open-System認證方式
  • 支持WEP認證/加密方式,加密字長支持64位,128位和152位
  • 支持WPA/WPA2–PSK認證/加密方式(WPA/WPA2個人版)
  • 支持WPA/WPA2–802.1X認證/加密方式(WPA/WPA2企業版)
  • 支持WPA-WPA2混合認證
  • 支持WAPI認證/加密方式
  • 支持WIDS和WIPS,包括非法設備檢測和反制,攻擊檢測和動态黑名單,STA/AP的黑白名單功能
  • 支持802.1x認證、MAC地址認證、Portal認證等
  • 支持DHCP Snooping
  • 支持DAI(Dynamic ARP Inspection)
  • 支持IPSG(IP Source Guard)

維護特性

  • 支持通過雲管理平台對AP進行的集中管理和維護
  • 支持AP自動上線功能,并自動加載配置,可即插即用
  • 支持批量自動升級
  • 支持Telnet
  • 支持STelnet,使用SSH v2安全協議
  • 支持SFTP,使用SSH v2安全協議
  • 支持串口本地管理方式
  • 支持Web網管管理AP,可通過HTTP或HTTPS登錄
  • 支持網管實時監控用戶配置信息和快速故障定位
  • 支持SNMP v1/v2/v3
  • 支持系統狀态告警
  • 支持NTP

産品規格

基本參數

項目 描述
物理參數 尺寸(長×寬×高) 220mm×220mm×53mm
重量 0.8kg
電源參數 電源輸入
  • DC:12V±10%
  • PoE供電:滿足802.3af/at以太網供電标準
最大功耗

12.95W

說明:實際最大功耗遵照不同國家和地區法規而有所不同。

環境參數 工作溫度 -10℃~+50℃
存儲溫度 -40℃~+70℃
工作濕度 5%~95%(非凝結)
防護等級 IP41
工作氣壓 53 Kpa~106Kpa

射頻參數

項目 描述
天線類型 内置天線
天線增益
  • 2.4G:4dBi
  • 5G:5dBi
可同時在線的用戶數量 ≤256
每射頻最大VAP數量 16
最大發射功率
  • 2.4G:25dBm(組合功率)
  • 5G:25dBm(組合功率)

說明

FCC認證區域(包含美國),2.4GHz頻段不支持配置信道帶寬爲40M。

實際發射功率遵照不同國家和地區法規而有所不同。

發射功率支持1dB步長調整,可調範圍支持從最大發射功率向下調整至1dBm。

非重疊頻道最大數量 2.4 GHz

  • 802.11b/g
      • 20MHz:3
  • 802.11n
      • 20MHz:3
      • 40MHz:1
5 GHz

  • 802.11a
      • 20MHz:13
  • 802.11n
      • 20MHz:13
      • 40MHz:6
  • 802.11ac
      • 20MHz:13
      • 40MHz:6
      • 80MHz:3
說明

表格中以中國支持的非重疊頻道數量爲例,不同國家支持的非重疊信道的數量也不相同,具體請參考《國家碼&信道順從表》。

注意

發貨地爲美國的設備,在信道和頻段的使用中需要注意:
  • AP的國家碼是固定不可修改的。

大功率雷達等設備工作在5.25GHz~5.35GHz,5.47GHz~5.6GHz,5.65GHz~5.725GHz頻段内,可能會對工作在此頻段的AP産生幹擾或者損害。

支持的信道速率
  • 802.11b:1、2、5.5和11Mbit/s
  • 802.11a/g:6、9、12、18、24、36、48和54Mbit/s
  • 802.11n:6.5 Mbit/s~450Mbit/s
  • 802.11ac:6.5 Mbit/s~867Mbit/s
接收靈敏度(典型值) 2.4 GHz

802.11b
  • -101 dBm @ 1 Mb/s
  • -96 dBm @ 2 Mb/s
  • -93 dBm @ 5.5 Mb/s
  • -91 dBm @ 11 Mb/s
2.4 GHz

802.11g
  • -92 dBm @ 6 Mb/s
  • -91 dBm @ 9 Mb/s
  • -91 dBm @ 12 Mb/s
  • -90 dBm @ 18 Mb/s
  • -89 dBm @ 24 Mb/s
  • -85 dBm @ 36 Mb/s
  • -82 dBm @ 48 Mb/s
  • -81 dBm @ 54 Mb/s
2.4 GHz

802.11n (HT20)
  • -92 dBm @ MCS0
  • -92 dBm @ MCS1
  • -92 dBm @ MCS2
  • -87 dBm @ MCS3
  • -85 dBm @ MCS4
  • -81 dBm @ MCS5
  • -79 dBm @ MCS6
  • -77 dBm @ MCS7
  • -90 dBm @ MCS8
  • -90 dBm @ MCS9
  • -90 dBm @ MCS10
  • -85 dBm @ MCS11
  • -83 dBm @ MCS12
  • -79 dBm @ MCS13
  • -77 dBm @ MCS14
  • -75 dBm @ MCS15
  • -88 dBm @ MCS16
  • -88 dBm @ MCS17
  • -88 dBm @ MCS18
  • -83 dBm @ MCS19
  • -81 dBm @ MCS20
  • -77 dBm @ MCS21
  • -75 dBm @ MCS22
  • -73 dBm @ MCS23
2.4 GHz

802.11n(HT40)
  • -90 dBm @ MCS0
  • -90 dBm @ MCS1
  • -89 dBm @ MCS2
  • -85 dBm @ MCS3
  • -82 dBm @ MCS4
  • -78 dBm @ MCS5
  • -76 dBm @ MCS6
  • -75 dBm @ MCS7
  • -88 dBm @ MCS8
  • -88 dBm @ MCS9
  • -87 dBm @ MCS10
  • -83 dBm @ MCS11
  • -80 dBm @ MCS12
  • -76 dBm @ MCS13
  • -74 dBm @ MCS14
  • -73 dBm @ MCS15
  • -86 dBm @ MCS16
  • -86 dBm @ MCS17
  • -85 dBm @ MCS18
  • -81 dBm @ MCS19
  • -78 dBm @ MCS20
  • -74 dBm @ MCS21
  • -72 dBm @ MCS22
  • -71 dBm @ MCS23
5 GHz

802.11a (non-HT20)
  • -94 dBm @ 6 Mb/s
  • -93 dBm @ 9 Mb/s
  • -93 dBm @ 12 Mb/s
  • -92 dBm @ 18 Mb/s
  • -88 dBm @ 24 Mb/s
  • -85 dBm @ 36 Mb/s
  • -81 dBm @ 48 Mb/s
  • -79 dBm @ 54 Mb/s
5 GHz

802.11n (HT20)
  • -93 dBm @ MCS0
  • -93 dBm @ MCS1
  • -91 dBm @ MCS2
  • -86 dBm @ MCS3
  • -83 dBm @ MCS4
  • -78 dBm @ MCS5
  • -77 dBm @ MCS6
  • -76 dBm @ MCS7
  • -91 dBm @ MCS8
  • -91 dBm @ MCS9
  • -89 dBm @ MCS10
  • -84 dBm @ MCS11
  • -81 dBm @ MCS12
  • -76 dBm @ MCS13
  • -75 dBm @ MCS14
  • -74 dBm @ MCS15
  • -89 dBm @ MCS16
  • -89 dBm @ MCS17
  • -87 dBm @ MCS18
  • -82 dBm @ MCS19
  • -79 dBm @ MCS20
  • -74 dBm @ MCS21
  • -73 dBm @ MCS22
  • -72 dBm @ MCS23
5 GHz

802.11n (HT40)
  • -91 dBm @ MCS0
  • -91 dBm @ MCS1
  • -88 dBm @ MCS2
  • -83 dBm @ MCS3
  • -81 dBm @ MCS4
  • -76 dBm @ MCS5
  • -75 dBm @ MCS6
  • -74 dBm @ MCS7
  • -89 dBm @ MCS8
  • -89 dBm @ MCS9
  • -86 dBm @ MCS10
  • -81 dBm @ MCS11
  • -79 dBm @ MCS12
  • -74 dBm @ MCS13
  • -73 dBm @ MCS14
  • -72 dBm @ MCS15
  • -87 dBm @ MCS16
  • -87 dBm @ MCS17
  • -84 dBm @ MCS18
  • -79 dBm @ MCS19
  • -77 dBm @ MCS20
  • -72 dBm @ MCS21
  • -71 dBm @ MCS22
  • -70 dBm @ MCS23
-
5 GHz

802.11ac (VHT20)
  • -93 dBm @ MCS0NSS1
  • -93 dBm @ MCS1NSS1
  • -91 dBm @ MCS2NSS1
  • -86 dBm @ MCS3NSS1
  • -83 dBm @ MCS4NSS1
  • -78 dBm @ MCS5NSS1
  • -77 dBm @ MCS6NSS1
  • -76 dBm @ MCS7NSS1
  • -71 dBm @ MCS8NSS1
  • -91 dBm @ MCS0NSS2
  • -91 dBm @ MCS1NSS2
  • -89 dBm @ MCS2NSS2
  • -84 dBm @ MCS3NSS2
  • -81 dBm @ MCS4NSS2
  • -76 dBm @ MCS5NSS2
  • -75 dBm @ MCS6NSS2
  • -74 dBm @ MCS7NSS2
  • -69 dBm @ MCS8NSS2
  • -89 dBm @ MCS0NSS3
  • -89 dBm @ MCS1NSS3
  • -87 dBm @ MCS2NSS3
  • -82 dBm @ MCS3NSS3
  • -79 dBm @ MCS4NSS3
  • -74 dBm @ MCS5NSS3
  • -73 dBm @ MCS6NSS3
  • -72 dBm @ MCS7NSS3
  • -67 dBm @ MCS8NSS3
  • -65 dBm @ MCS9NSS3
5 GHz

802.11ac (VHT40)
  • -91 dBm @ MCS0NSS1
  • -90 dBm @ MCS1NSS1
  • -88 dBm @ MCS2NSS1
  • -84 dBm @ MCS3NSS1
  • -81 dBm @ MCS4NSS1
  • -77 dBm @ MCS5NSS1
  • -75 dBm @ MCS6NSS1
  • -74 dBm @ MCS7NSS1
  • -69 dBm @ MCS8NSS1
  • -67 dBm @ MCS9NSS1
  • -89 dBm @ MCS0NSS2
  • -88 dBm @ MCS1NSS2
  • -86 dBm @ MCS2NSS2
  • -82 dBm @ MCS3NSS2
  • -79 dBm @ MCS4NSS2
  • -75 dBm @ MCS5NSS2
  • -73 dBm @ MCS6NSS2
  • -72 dBm @ MCS7NSS2
  • -66 dBm @ MCS8NSS2
  • -64 dBm @ MCS9NSS2
  • -87 dBm @ MCS0NSS3
  • -86 dBm @ MCS1NSS3
  • -84 dBm @ MCS2NSS3
  • -80 dBm @ MCS3NSS3
  • -77 dBm @ MCS4NSS3
  • -73 dBm @ MCS5NSS3
  • -71 dBm @ MCS6NSS3
  • -70 dBm @ MCS7NSS3
  • -63 dBm @ MCS8NSS3
  • -61 dBm @ MCS9NSS3
5 GHz

802.11ac (VHT80)
  • -89 dBm @ MCS0NSS1
  • -86 dBm @ MCS1NSS1
  • -85 dBm @ MCS2NSS1
  • -81 dBm @ MCS3NSS1
  • -78 dBm @ MCS4NSS1
  • -74 dBm @ MCS5NSS1
  • -72 dBm @ MCS6NSS1
  • -71 dBm @ MCS7NSS1
  • -67 dBm @ MCS8NSS1
  • -65 dBm @ MCS9NSS1
  • -87 dBm @ MCS0NSS2
  • -84 dBm @ MCS1NSS2
  • -83 dBm @ MCS2NSS2
  • -79 dBm @ MCS3NSS2
  • -76 dBm @ MCS4NSS2
  • -72 dBm @ MCS5NSS2
  • -70 dBm @ MCS6NSS2
  • -69 dBm @ MCS7NSS2
  • -64 dBm @ MCS8NSS2
  • -62 dBm @ MCS9NSS2
  • -85 dBm @ MCS0NSS3
  • -82 dBm @ MCS1NSS3
  • -81 dBm @ MCS2NSS3
  • -77 dBm @ MCS3NSS3
  • -74 dBm @ MCS4NSS3
  • -70 dBm @ MCS5NSS3
  • -67 dBm @ MCS7NSS3
  • -61 dBm @ MCS8NSS3
  • -59 dBm @ MCS9NSS3
-

組網應用

雲AP典型組網圖

AP5030DN-C-雲AP典型組網圖

在上述組網中設備作爲雲AP,用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同雲端的雲管理平台配合完成。客戶可以使用雲管理平台中集成的Portal認證服務器,也可以使用企業自己部署的認證服務器。
