AP1010SN接入點
産品外觀

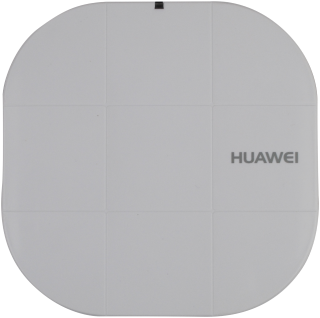

外觀

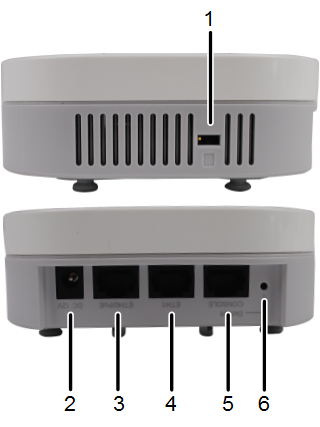

端口
1.防盜鎖孔：連接防盜鎖。
2.DC 12V：直流電源接口，用來連接12V電源适配器。
3.ETH0/PoE：10/100Mbit/s，用于有線以太網連接，支持PoE輸入。
4.ETH1：10/100Mbit/s，用于有線以太網連接。
5.CONSOLE：控制口，連接維護終端，用于設備配置和管理。
6.Default：複位按鈕，長按超過3秒即恢複出廠缺省值并重新啓動。
LED指示燈
說明
指示燈裝在面闆内側，需要設備上電後才能顯示。
指示燈的顔色可能會随溫度的變化有輕微的差異。
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 | 設備剛剛上電，軟件未啓動。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始啓動後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
|
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃（4Hz） |
|
| 故障 | 紅色 | 常亮 | 設備有影響業務且無法自行恢複的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工幹預。 |
産品特性
WLAN特性
- 兼容IEEE 802.11b/g/n标準
- 最高速率達300Mbps
- 支持最大合并比（MRC）
- 支持空時分組碼（STBC）
- 支持低密度奇偶校驗（LDPC）
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(DFS)
- 支持20M、40M模式下的ShortGI
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式，默認方式爲自動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
- FIT AP工作模式下支持AP自動上線功能
- FIT AP工作模式下支持擴展服務集ESS
- 支持多用戶CAC
網絡特性
- 符合IEEE 802.3ab标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 兼容IEEE 802.1q
- 支持根據用戶接入的SSID劃分VLAN
- 上行以太網口支持VLAN trunk功能
- 支持AP上聯口管理通道以tagged和untagged兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- FIT AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- FIT AP工作模式下支持AC統一認證
- FIT AP工作模式下支持AC雙鏈路備份
- FAT AP工作模式下支持NAT
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 支持Airtime調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WPA-WPA2混合認證
- 支持WAPI認證/加密方式
- 支持802.1x認證、MAC地址認證、Portal認證等
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
維護特性
- FIT AP工作模式下支持通過AC對AP進行的集中管理和維護
- FIT AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
- AP支持Telnet本地管理方式
- 支持STelnet，使用SSH v2安全協議
- 支持SFTP，使用SSH v2安全協議
- 支持串口本地管理方式
- FAT AP工作模式下支持Web網管管理AP，可通過HTTP或HTTPS登錄
- 支持網管實時監控用戶配置信息和快速故障定位
- FAT AP工作模式下支持SNMP v1/v2/v3
- 支持AP系統狀态告警
- FAT AP工作模式下支持NTP
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 120mm×120mm×40mm |
| 重量 | 0.3kg | |
| 電源參數 | 電源輸入 |
|
| 最大功耗 |
9W 說明：實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | -10℃～+40℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防護等級 | IP20 | |
| 工作氣壓 | 53 Kpa～106Kpa | |
射頻參數
| 項目 | 描述 | |||
|---|---|---|---|---|
| 天線類型 | 内置天線 | |||
| 天線增益 | 2.4G：5dBi | |||
| 可同時在線的用戶數量 | FIT AP：≤64 FAT AP：≤32 |
|||
| 每射頻最大VAP數量 |
8 |
|||
| 最大發射功率 | 2.4G：27dBm（組合功率） 說明:實際發射功率遵照不同國家和地區法規而有所不同。 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dBm。 |
|||
| 非重疊頻道最大數量 | 2.4 GHz 802.11b/g
表格中以中國支持的非重疊頻道數量爲例，不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道順從表》。 |
|||
| 支持的信道速率 |
|
|||
| 接收靈敏度 | 2.4 GHz 802.11b
|
2.4 GHz 802.11g
|
2.4 GHz 802.11n (HT20)
|
2.4 GHz 802.11n(HT40)
|
組網應用

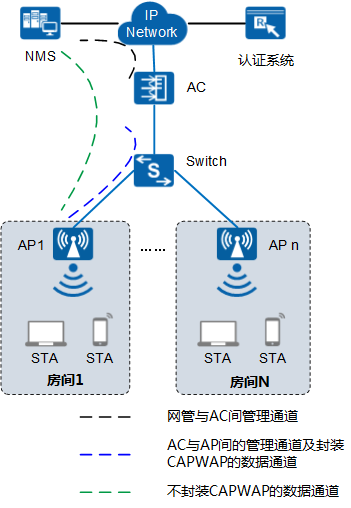

FIT AP典型組網圖(接入點模式)
在上述組網中設備作爲FIT AP，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。
FAT AP 典型組網圖：
在上述組網中，設備作爲FAT AP獨立完成用戶接入、認證、數據安全、業務轉發和QoS等功能。
