ENP系列随闆無線接入控制單闆

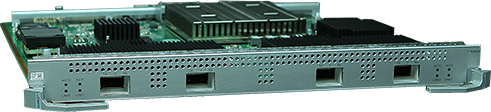

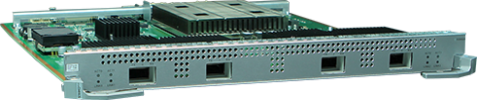

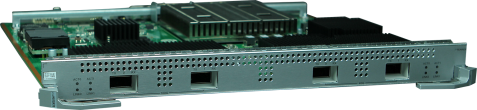

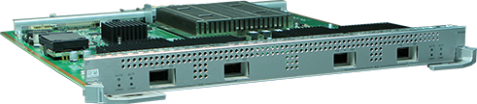

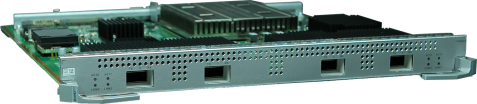

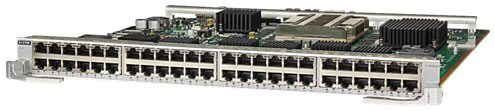

産品外觀

型号	描述
	48端口十兆/百兆/千兆以太網電接口闆(X1E,RJ45)
	48端口百兆/千兆以太網光接口闆(X1E,SFP)

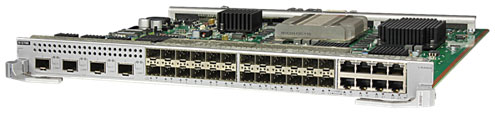

	4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+)

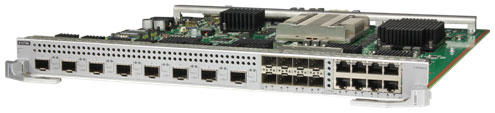

	8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+)
	32端口萬兆以太網光接口闆(X2H,SFP+)
	4端口100GE以太網光接口闆(X2H,QSFP28)
	32端口萬兆以太網光接口闆(X2E,SFP+)
	24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2E,SFP+)
	16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2E,SFP+)
	8端口40GE以太網光接口闆(X2E,QSFP+)
	4端口100GE以太網光接口闆(X2E,QSFP28)
	2端口100GE以太網接口和2端口40GE以太網光接口闆(X2E,QSFP28)
	32端口萬兆以太網光接口闆(X2S,SFP+)
	24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2S,SFP+)
	16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2S,SFP+)

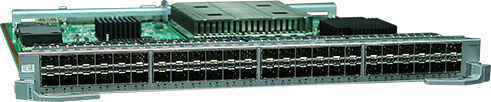

	48端口萬兆以太網光接口闆(X2S,SFP+)
	4端口100GE以太網光接口闆(X2S,QSFP28)
	2端口100GE以太網接口和2端口40GE以太網光接口闆(X2S,QSFP28)

産品特性

規格特性

特性	指标
AP與AC*間組網方式	支持AP與AC之間爲L2層網絡拓撲支持AP與AC之間爲L3層網絡拓撲支持AC直挂AP AC可做二層網橋轉發或三層路由轉發
轉發模式	支持數據直接轉發模式支持數據隧道轉發模式
無線組網模式	支持WDS網橋：支持點到點無線橋模式支持點到多點無線橋模式自動拓撲檢測與環路避免（STP）支持無線Mesh網絡：支持Mesh設備的接入認證支持Mesh路由算法支持零配置上線
支持AC發現機制	支持AP以DHCP Option43方式發現AC 支持AP以DNS方式發現AC 支持AP以CAPWAP廣播方式發現AC 支持AP以配置的靜态AC IP方式發現AC
CAPWAP隧道	支持CAPWAP控制隧道和數據隧道，數據隧道爲可選配置支持基于WLAN服務集配置轉發方式支持CAPWAP隧道心跳檢測和斷鏈重建
支持AC備份	支持同框ENP單闆之間的備份支持CSS集群系統主框和備框之間的備份

*：本節AC指的是敏捷交換機ENP單闆支持的随闆AC。

AP設備管理

特性	指标
AP設備的接入控制	支持基于MAC或SN的AP白名單功能的設置和查詢支持以單個和批量（MAC地址段或SN段）方式手動設置白名單支持半自動上線（手工确認）接入方式支持全自動（無需認證）AP接入
AP域管理	支持設置AP域的布放類型：離散布放：AP布放非常獨立，AP間無任何幹擾，此時一個AP相當與一個域，工作在最大功率，不調優普通布放：AP之間分布比較稀疏，每個射頻的發送功率要求小于其最大發送功率的50% 密集布放：AP之間分布比較密集，每個射頻的發送功率小于最大發送功率的25% 支持指定域設置爲默認域，用于配置AP自動上線
AP配置模闆管理	支持指定某AP配置模闆爲默認模闆，用于配置AP自動上線
AP設備類型特性管理	通過AP設備類型特性管理AP設備固有屬性，包括：AP上的接口數量、類型，射頻數量、類型，最大支持的VAP數，最大關聯用戶數，以及射頻增益（針對部分室内放裝式AP）内置已知類型的AP設備類型特性用戶可自行擴展AP設備類型特性
網絡拓撲管理	支持AP LLDP拓撲感知支持Hotspot2.0

射頻管理

特性	說明
射頻模闆管理	通過模闆可設置：射頻的工作模式、速率自動或手動的信道、功率模式管理射頻調優的檢測間隔支持按射頻設置802.11n、802.11b/g/n、802.11a/n、802.11ac模式支持手動爲單個射頻綁定射頻模闆
統一靜态配置	整網射頻參數的集中配置與管理：經過網規部署，在AC上進行集中配置，将射頻參數（工作信道、發射功率等）批量下發給各AP
集中動态管理	AP上線時自動選擇信道和功率支持動态調優：在AP重疊區域，信号沖突時自動調整功率或信道局部調優：調整指定AP最優工作信道和功率全局調優：調整指定域所有AP的最優工作信道和功率
業務增強	多模式組合接入：a/b/g/n/ac獨立部署及組合（an、bg、bgn、gn）部署優先接入5G終端：無線終端優先啓用5G頻段 2.4G/5G頻段負載均衡

WLAN業務管理

特性	說明
服務集（ESS）管理	基于ESS可設置：使能廣播SSID、最大接入用戶數、用戶老化時間支持基于ESS的AP二層隔離支持基于ESS的映射業務VLAN 支持基于ESS關聯安全、QoS等業務模闆支持基于ESS控制AP組播開關
基于VAP的業務管理	支持VAP的批量創建及綁定射頻 ESS 支持按多種方式查詢VAP：單個查詢、按ESS查詢、批量查詢支持業務離線配置 AP全自動上線方式下，根據業務批量發放規則，自動創建VAP
配置的自動發放管理	支持基于“AP類型+射頻ID”定義業務配置的自動發放規則支持自動上線AP加入缺省域（缺省域可事先制定）自動發放規則與域配合使用，實現針對某區域AP的批量上線
負載均衡	支持通過負載均衡組對一組射頻進行負載均衡支持兩種負載均衡策略：基于STA數的負載均衡基于流量的負載均衡
BYOD（Bring Your Own Device）	支持基于MAC OUI識别設備類型支持基于HTTP User-Agent信息識别設備類型支持基于DHCP Option信息識别設備類型 RADIUS認證/計費報文中攜帶設備類型，用于決策支持Microsoft 公司Lync
定位服務	支持對AeroScout、Ekahau的tag定位支持對Wi-Fi終端的定位
頻譜分析	對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别與eSight網管配合，對幹擾源進行定位和頻譜顯示

WLAN QOS特性

特性	說明
WMM模闆管理（WMM-Profile）	基于模闆的WMM使能/禁用 WMM模闆可同時運用到多個AP的不同射頻
流量模闆管理（Traffic-Profile）	支持AP流量模闆管理，基于模闆管理流量、優先級映射等支持流量模闆綁定到ESS，即每個ESS有獨立的QoS策略
AC流量控制	支持AC的QoS模闆管理 支持通過ACL規則對業務流進行分類支持基于用戶的上行/下行（上/下行CAR）業務流量控制支持基于ESS和基于VAP的流量限速
AP流量控制	支持多用戶流量控制，共享帶寬支持指定VAP的帶寬限速
報文優先級配置	支持配置CAPWAP控制通道的QoS優先級（IP DSCP）支持配置CAPWAP數據通道的QoS優先級
Airtime調度	支持時間調度，使用戶公平的占用信道時間，提高用戶的上網體驗。

WLAN安全特性

特性	說明
WLAN安全模闆管理	支持通過WLAN安全模闆管理認證和加密方式支持安全模闆綁定到ESS模闆
支持多種認證	支持“OPEN-SYS認證+無加密”方式支持WEP的認證/加密方式支持WAPI認證加密支持微信、二維碼認證
支持組合認證	支持MAC組合認證支持MAC與Portal組合認證先MAC認證，後Portal認證
AAA	支持本地認證/本地賬戶（MAC、賬号）支持Radius認證支持用戶賬号域與SSID綁定
安全隔離	支持基于端口的隔離支持基于用戶組的隔離
WIDS	支持非法設備的監測、識别、防範、反制，包括非法AP和STA檢測、攻擊檢測以及動态黑名單
權限控制	支持基于端口的ACL權限控制支持基于用戶組的ACL權限控制支持基于用戶的ACL權限控制
其他安全防護	支持SSID隐藏支持終端IP Source Guard防護支持靜态綁定終端IP地址支持動态綁定終端IP地址（DHCP）

WLAN用戶管理

特性	說明
無線用戶地址分配	集成DHCP服務器，爲無線用戶分配地址
WLAN用戶管理	支持用戶黑白名單支持用戶接入數量限制支持強制用戶下線支持基于用戶MAC、AP、射頻、WLAN ID方式查詢用戶狀态信息支持按ESS、AP、射頻查詢在線用戶數支持基于用戶的空口信息統計
WLAN用戶漫遊	支持802.11k、802.11v協議的智能漫遊支持AC内的二層漫遊支持AC内的跨VLAN的三層漫遊支持免完整802.1X認證的快速協商密鑰支持重關聯用戶的合法檢查，拒絕非法用戶的重關聯請求支持用戶信息的延時清除，實現用戶下線後的快速重新上線

特性

說明

無線用戶地址分配

集成DHCP服務器，爲無線用戶分配地址

WLAN用戶管理

支持用戶黑白名單

支持用戶接入數量限制

支持強制用戶下線

支持基于用戶MAC、AP、射頻、WLAN ID方式查詢用戶狀态信息

支持按ESS、AP、射頻查詢在線用戶數

支持基于用戶的空口信息統計

WLAN用戶漫遊

支持802.11k、802.11v協議的智能漫遊

支持AC内的二層漫遊

支持AC内的跨VLAN的三層漫遊

支持免完整802.1X認證的快速協商密鑰

支持重關聯用戶的合法檢查，拒絕非法用戶的重關聯請求

支持用戶信息的延時清除，實現用戶下線後的快速重新上線

産品規格

WLAN管理能力

參數	參數值
可管理AP的數量	單闆最大可管理4K個AP （此處以S12700爲例）
無線用戶接入能力	單闆接入用戶數：16K
VLAN數量	4K
ARP表項數量	16K （此處以S12700爲例）
SS模闆	1K （此處以S12700爲例）

無線組網能力

特性	說明
AP與AC間組網方式	支持AP與AC之間爲L2層網絡拓撲支持AP與AC之間爲L3層網絡拓撲支持AC直挂AP 支持AP在私網、AC在公網的NAT穿越部署 AC可做二層網橋轉發或三層路由轉發
轉發模式	支持直接轉發（又稱分布轉發或本地轉發）支持隧道轉發（又稱集中轉發）用戶認證通過前采用隧道轉發模式，用戶認證後采用本地轉發。
無線組網模式	支持WDS網橋：支持點到點無線橋模式支持點到多點無線橋模式自動拓撲檢測與環路避免（STP）支持無線Mesh網絡：支持Mesh設備的接入認證支持Mesh路由算法支持零配置上線
支持AC發現機制	AP獲取AC IP的方式有：靜态配置；以DHCP方式獲取以DNS Name方式獲取 AC以DHCP/DHCPv6方式爲AP分配管理IP 支持DHCP/DHCPv6 Relay 在二層網絡中，支持CAPWAP協議的廣播方式發現AC
CAPWAP隧道	支持集中式CAPWAP 支持CAPWAP控制隧道和數據隧道，數據隧道爲可選配置支持基于ESS配置的轉發方式（即隧道轉發或直接轉發）支持DTLS加密，控制隧道爲缺省不加密支持CAPWAP隧道心跳檢測，斷鏈重建

組網應用

産品應用場景

ENP系列單闆适用于華爲S12700，S9700和S7700等高端框式交換機。因其本身就是LPU業務單闆，可以提供數據接入和交換，當用戶有WLAN無線業務部署需求時，通過部署ENP單闆則無需額外購買AC硬件，減少建網投資，實現有線無線真正融合管理。ENP列單闆可廣泛部署于企業園區網、校園網等衆多行業。
