産品外觀

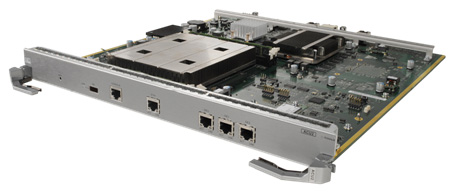

外觀
端口
序号 | 接口名稱 | 數量 | 描述 |
---|---|---|---|
1 | RST | 1 | 複位按鈕,用于手工複位單闆。複位單闆會導緻業務中斷,需慎用複位按鈕。 |
2 | USB口 | 1 | 配合U盤使用,可用于傳輸配置文件。 |
3 | Console口 | 1 | 提供一個串口,用戶可以通過電纜連接主機的串口和ACU2的Console口,本地登錄ACU2,實現對設備的本地配置功能。 |
4 | ETH口 | 1 | 提供1個GE口,用戶可以通過Telnet的方式從該口登錄到ACU2,實現對設備的配置功能。 |
5 | GE口 | 3 | 保留接口未使用。 |

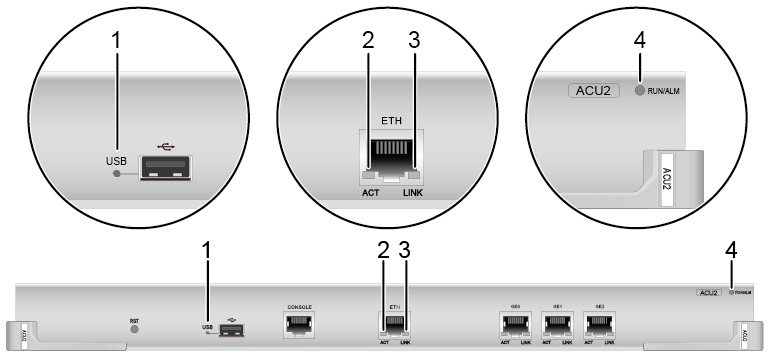

指示燈說明
序号 | 指示燈/按鈕 | 顔色 | 含義 |
---|---|---|---|
1 | USB燈 | 滅 | 當前版本USB燈保持常滅狀态,不支持亮燈。 |
2 | ACT | 琥珀色 |
閃爍:表示接口有數據收發。 常滅:表示無數據收發。 |
3 | LINK | 黃綠色 |
常亮:表示鏈路已經連通。 常滅:表示鏈路不通。 |
4 | RUN/ALM | 綠色 |
常亮:表明在位單闆上電,軟件未運行。 慢閃(0.5Hz):表明系統處于正常運行狀态。 快閃(4Hz):表明系統正在啓動。 |
紅色 | 常亮:表明單闆故障。 | ||
橙色 | 紅燈、綠燈同時點亮時顯示爲橙色,表明單闆插入機框,單闆正在上電。 |
産品規格
特性 | 說明 | |
---|---|---|
以太網特性 | Ethernet |
|
VLAN |
|
|
MAC |
|
|
ARP |
|
|
LLDP |
|
|
以太網環路保護 | MSTP |
|
IPv4轉發 | IPv4特性 |
|
單播路由特性 |
|
|
組播路由特性 |
|
|
IPv6轉發 | IPv6特性 |
|
單播路由特性 |
|
|
組播路由特性 |
|
|
設備可靠性 | BFD |
|
二層組播特性 | 二層組播特性 |
|
以太網OAM | EFM OAM |
|
QoS特性 | 流分類 |
|
流動作 |
|
|
隊列調度 |
|
|
擁塞避免 |
|
|
配置與維護 | 終端服務 |
|
文件系統 |
|
|
調試和維護 |
|
|
版本升級 |
|
|
安全和管理 | 系統安全 |
|
網絡管理 |
|
AP設備管理
特性 | 說明 |
---|---|
AP設備的接入控制 |
|
AP域管理 |
—離散布放:AP布放非常獨立,AP間無任何幹擾,此時一個AP相當與一個域,工作在最大功率,不調優 |
AP配置模闆管理 |
|
AP設備類型特性管理 |
|
網絡拓撲管理 |
|
AP運行模式管理 |
|
射頻管理
特性 | 說明 |
---|---|
射頻模闆管理 |
—射頻的工作模式、速率 自動或手動的信道、功率模式 |
統一靜态配置 |
|
集中動态管理 |
—局部調優:調整指定AP最優工作信道和功率 |
業務增強 |
|
WLAN業務管理
特性 | 說明 |
---|---|
服務集(ESS)管理 |
|
基于VAP的業務管理 |
|
配置的自動發放管理 |
|
組播業務管理 |
|
負載均衡 |
—基于STA數的負載均衡 |
BYOD(Bring Your Own Device) |
|
定位服務 |
|
頻譜分析 |
|
Hotspot2.0 |
|
物聯網 |
|
WLAN QOS特性
特性 | 指标 |
---|---|
WMM模闆管理(WMM-Profile) |
|
流量模闆管理(Traffic-Profile) |
|
AC流量控制 |
|
AP流量控制 |
|
報文優先級配置 |
—指定數據CAPWAP頭優先級 |
Airtime調度 |
|
WLAN安全特性
特性 | 指标 |
---|---|
WLAN安全模闆管理 |
|
支持多種認證 |
—支持AC集中式WAPI認證
—支持WAPI多信任證書方式(3證書),兼容傳統雙證書方式 —将用戶MAC地址做賬号,送認證服務器(Radius Server)認證 —支持外置Portal認證 |
支持組合認證 |
—PSK&MAC認證 —先MAC認證,後Portal認證 |
AAA |
—支持備份認證服務器 |
安全隔離 |
|
WIDS |
|
權限控制 |
|
其他安全防護 |
—支持靜态綁定終端IP地址 |
WLAN用戶管理
特性 | 指标 |
---|---|
無線用戶地址分配 |
|
WLAN用戶管理 |
—按AP限制用戶接入數量 —Radius DM強制用戶下線 —支持基于用戶MAC、AP、射頻、WLAN ID方式查詢用戶狀态信息 |
WLAN用戶漫遊 |
|
用戶組管理 |
—支持組間隔離 |
物理參數
項目 | 描述 |
---|---|
外形尺寸(長×寬×高) | 380.00mm×378.45mm×35.56mm |
最大功耗 | 168w |
單闆重量 | 3.2kg |
系統配置
項目 | 規格 |
---|---|
處理器 | 采用兩個多核CPU,每個CPU有16個核,主頻600MHz。 |
DDR2 DRAM | 16GB(8Bit 2×4GB),每CPU連接8GB内存。 |
Flash | 64MB |
NAND FLASH | 2GB |
轉發能力 | 40Gbps |
協議及管理能力
參數 | 參數值 |
---|---|
可管理AP的數量 | 中心AP:256 普通AP和遠端單元:2048 |
VLAN數量 | 4K |
路由表項數量 | 16K |
組播表項數量 | 2K |
DHCP IP地址池數量 | 最大256地址池,每池最大可分配地址數16K |
本地賬戶 | 1000 |
訪問控制列表數量 | 32K |
ESSID數量 | 16K |
用戶組管理 |
|
無線組網能力
特性 | 指标 |
---|---|
AP與AC間組網方式 |
|
轉發模式 |
|
無線組網模式 |
—支持點到點無線橋模式 —支持Mesh設備的接入認證 |
支持AC發現機制 |
—靜态配置 |
CAPWAP隧道 |
|
支持主備AC |
|
組網應用
産品應用場景
ACU2有直連式組網和旁挂式組網兩種方式。
AC承載管理流和數據業務流,管理流必須封裝在CAPWAP(Control And Provisioning of Wireless Access Points)隧道傳輸,數據流可以根據實際情況選擇是否封裝在CAPWAP隧道中傳輸。
CAPWAP定義了無線接入點(AP)與無線控制器(AC)之間的通信規則,爲實現AP和AC之間的互通性提供通用封裝和傳輸機制。
CAPWAP數據隧道封裝發往AC的802.11協議的數據包。
CAPWAP管理隧道實現遠程AP配置和WLAN管理。
根據數據流(也稱業務流)是否封裝在CAPWAP隧道中轉發,可以分爲兩種轉發模式:
直接轉發:也稱本地轉發或分布轉發。
隧道轉發:也稱集中轉發,通常用于集中控制無線用戶流量的場景。

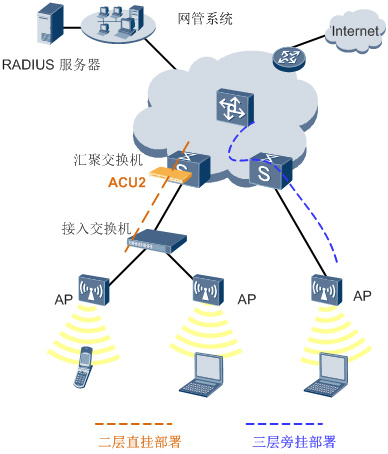

ACU2典型組網
ACU2闆卡應用于WLAN(AC+瘦AP)組網模式,如下圖:
不同于獨立盒式設備,ACU2作爲WLAN業務闆卡,可以插在交換機等設備中,在典型場景下,有兩種部署方式:
二層直挂部署:上圖左半部分
此時ACU2闆卡直接插在彙聚交換機中,直接管理下面挂接的AP或者通過接入交換機挂接的AP。彙聚交換機與AP之間是二層組網,即AC與AP之間是二層組網。
三層旁挂部署:上圖右半部分
此時ACU2闆卡不是插在本地區域的彙聚交換機中,而是其他彙聚交換機中,本區域下的AP通過本地彙聚交換機路由交換與ACU2所在交換機通信,即AC與AP之間三層組網。

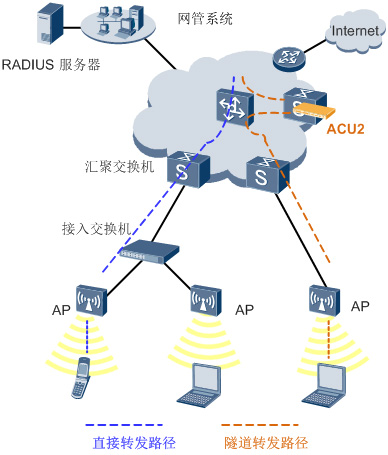

ACU2轉發模式
直接轉發模式
直接轉發模式下,無線用戶業務數據直接在AP上完成802.3和802.11報文轉換後,通過上行的彙聚交換機進行轉發。
這種方式是大多企業網常用的組網模式,此時無線用戶業務數據無需經過AC集中處理,基本無帶寬瓶頸,而且便于繼承現有網絡的安全策略,故此模式也多是推薦的網絡部署方案。
隧道轉發模式
隧道轉發模式下,無線用戶業務數據也封裝在CAPWAP隧道中,在AP-AC間轉發。
此時,不僅AP的管理流封裝在CAPWAP協議的隧道中,而且AP的數據業務流也進行CAPWAP封裝,由AP發送到AC闆所在交換機,再由AC解封裝,繼續轉發。
此模式下通過CAPWAP數據隧道将分散的多AP接入的所有無線用戶流量彙聚到AC,實現了對所有無線用戶數據流的集中控制。
