AR2200系列企業路由器

華爲AR2200系列企業路由器

AR2200系列企業路由器是華爲公司推出的面向中型企業總部或大中型企業分支等以寬帶、專線接入、語音和安全場景爲主的路由器産品,采用多核CPU、獨立分布式交換網可滿足不同企業用戶的的業務需求。

産品概述

AR2200系列路由器采用嵌入式硬件加密,支持語音的數字信号處理器(DSP)插槽、防火牆、呼叫處理、語音信箱以及應用程序服務,覆蓋業界最廣泛的有線和無線連接模式,如E1/T1、xDSL、xPON、CPOS、3G、LTE等。

AR2200系列包含以下設備:AR2201-48FE,AR2204-27GE,AR2204-27GE-P,AR2204-51GE,AR2204-51GE-P,AR2204E,AR2220, AR2220E,AR2240C,AR2240,其外觀如下:

型号 規格

AR2201-48FE

  • 轉發性能:1Mpps
  • 固定接口:2*GE(1*Combo),48*FE(其中兩個FE以太網端口可切換爲WAN口)
  • 插槽:1*扣卡擴展槽
  • 外形尺寸(H x W x D):44.5mm x 442mm x 310mm

AR2204-27GE

  • 轉發性能:2Mpps
  • 固定接口:3*GE(1* Combo),24GE
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2204-27GE-P

  • 轉發性能:2Mpps
  • 固定接口:3*GE(1* Combo),24GE(8*GE支持PoE)
  • PoE:支持IEEE 802.3af和802.3at标準
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm


AR2204-51GE


  • 轉發性能:2Mpps
  • 固定接口:3*GE(1* Combo),48GE
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2204-51GE-P

  • 轉發性能:2Mpps
  • 固定接口:3*GE(1* Combo),48GE(8*GE支持PoE)
  • PoE:支持IEEE 802.3af和802.3at标準
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2204E

  • 轉發性能:2Mpps
  • 固定接口:3*GE(1*Combo)
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2220

  • 轉發性能:2.5Mpps
  • 固定接口:3*GE(1* Combo)
  • 插槽:4*SIC + 2*WSIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2220E

  • 轉發性能:9Mpps
  • 固定接口:3*GE(1* Combo)
  • 插槽:4*SIC + 2*WSIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2240C/AR2240

  • 轉發性能:10Mpps~25Mpps
  • 固定接口:4*GE + 4*GE 光 + 2*GE Combo/3 * GE(2 * Combo)/4 * GE Combo+ 2 * GE SFP /4 * GE Combo+ 2 * 10GE SFP+
  • 插槽:4*SIC + 2*WSIC + 2*XSIC
  • 外形尺寸(H x W x D):88.1mm x 442mm x 470mm

**說明:-S形态的渠道分銷款型産品彩頁另行提供。

其中,AR2240可選擇多種主控闆,主控均支持可插拔維護,主控的主要區别在轉發性能和流量管理功能上。主控可提供硬件級TM(流量管理),支持硬件H-QoS。

AR2200支持多種接口卡,包括以太網接口卡、E1/T1/PRI/VE1接口卡、同異步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO語音卡、ISDN接口卡、CPOS接口卡、EPON/GPON接口卡、LTE闆卡等。按使用槽位的不同,可分爲SIC卡(靈活接口卡)、WSIC卡(雙寬SIC卡)、XSIC卡(雙高WSIC卡)。

注:具體的闆卡信息請參考訂購信息

産品特性

(Application in one)融合,降低客戶TCO

AR2200支持路由、交換、語音、安全、WLAN等多種融合業務,能不斷滿足企業業務多元化的需求。同時其支持豐富的接入和上行接口,能适配多種終端,實現企業靈活接入。

豐富語音體驗

集成多種語音功能,利用數據網絡滿足企業語音通話需求,爲企業提供靈活高效的溝通手段。

  • 内置PBX、SIP服務器、SIP接入網關等基礎語音功能
  • 提供多方通話、IVR排隊自動接續、彩鈴、同振、順振、一号通、話單管理、用戶管理等豐富的語音增值業務
  • 提供智能呼叫路由等功能,保證語音業務的高可用性
  • 實現與NGN/IMS/PBX/終端的主流廠商對接
  • QoE功能實時監測診斷語音業務質量
  • 抖動緩沖、回聲消除、丢包補償等機制保證最佳的語音業務體驗
安全業務接入

AR2200在業務順利開展的同時有效地保障企業網的安全,從用戶接入控制、報文檢測、到主動防禦形成一套完整的安全防護機制,實現用戶投資回報最大化。

  • 内置防火牆、IPS、URL過濾
  • 支持802.1x、MAC地址、Portal認證的端口安全機制
  • 實現Radius、HWTACACS等多種認證方式
  • 提供IPSec VPN、GRE VPN、DSVPN、A2A VPN、L2TP VPN
有線無線應用一體化

1)無線模式

類型 價值
WLAN
  • 内置AC功能,低成本構建無線園區,更加靈活
3G
  • 全面支持CDMA2000 EV-DO、WCDMA和TD-SCDMA的3G标準,保證各種網絡的靈活接入
  • 通過NQA技術,可以實時監測鏈路狀态,保證SLA
  • 支持3G鏈路上建立安全VPN,保證業務安全傳輸
LTE
  • 100M企業接入方案,高速業務體驗
  • 支持3G網絡向LTE的演進,保護客戶投資

2)固定模式

類型 價值
光纖接入
  • 支持千兆以太光接口和CPOS光接口,靈活匹配網絡接入
  • 10Gbps的帶寬,充分滿足語音等業務高質量大帶寬傳輸的需求
  • 支持GPON、EPON
銅纜接入
  • 接口類型豐富,支持xDSL、E1/T1、串口、ISDN,保護用戶投資
  • 上行接入速率豐富,從64Kbps到10Gbps,客戶可以根據業務需求靈活選擇

(Better experience)最佳體驗,保障業務0中斷

多核架構,性能卓越

AR2200系列企業路由器采用多核CPU和無阻塞交換架構,産品性能業界領先,充分滿足企業及分支機構網絡的多元化擴展和不斷增長的業務需求。

  • 使用多核CPU,提高數據、語音的并發處理能力,爲大容量業務的全方位部署創造條件
  • 無阻塞交換,單槽位總線帶寬最大可達10Gbps,業務轉發無瓶頸
  • 協議管理、業務處理、數據交換獨立分布處理,性能更高,業務更可靠
  • 路由交換一體化,跨闆卡交換效率高,配置維護靈活簡單
低成本,高可靠

AR2200系列路由器通闆卡熱插拔、關鍵部件冗餘技術以及一系列故障檢測和判斷機制,縮短了業務中斷時間,保障了設備層和網絡層的可靠性。

  • 闆卡熱插拔,電源、風扇等關鍵硬件冗餘設計,保證業務安全穩定
  • 提供企業業務的鏈路備份,提高業務接入的可靠性
  • 毫秒級的故障檢測和判斷機制,縮短業務中斷時間
  • 本地存活,提高分支網絡語音可靠性
智能業務部署

随著企業規模的增加,客戶對業務部署提出更高要求。AR2200采取一系列措施實現業務智能部署。

  • 增加Mini-USB配置端口,提供Web配置方式,界面更加友好
  • U盤開局,短信開局,設備即插即用
  • Auto-Configure,設備自動配置

(Cooperation platform)協作平台,滿足客戶化應用

開放業務平台(OSP),企業級APP

通過OSP與第三方IT系統集成和對接,AR2200爲企業客戶實現統一通信的業務體驗,使客戶、代理商、第三方和廠家都可以是開發者和使用者,真正實現業務價值鏈的共赢。

  • 快速集成與定制業務,滿足用戶個性化需求
  • 深度融合各類業務,無需部署專門服務器,節省投資,易于管理
  • 與雲側業務實時刷新和同步,本地業務由本地處理,提高質量和效率
VRP平台提供标準MIB,簡單業務管理

簡單管理一直是企業客戶關注的重點。AR2200簡化運維,方便用戶。

  • 與eSight網管配套,實現設備管理
  • 通過NQA進行鏈路實時監控,提高運維質量
  • 支持流檢測NetStream,可視化流量特征,爲網規網優提供依據

組網應用

高密以太接入

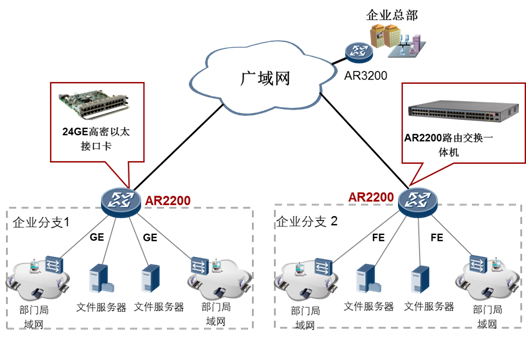

高密以太接入場景

AR2200系列企業路由器提供24GE以太接口卡,能實現大容量高密度千兆接入的應用,方便網絡運維,節省客戶投資。

AR2204-27GE,AR2204-27GE-P,AR2204-51GE和AR2204-51GE-P是AR2200系列路由器中路由交換一體化産品,這幾款設備上集成了高密千兆以太網端口,極大程度上滿足分支高密以太的接入要求。通過一體機可實現接入交換機、分支出口路由器合一的功能,降低客戶采購成本。同時可減少設備故障點,降低網點的維護難度。

優質融合的語音服務

AR2200系列企業路由器作爲企業語音業務網關,可作爲IP PBX和SIP接入網關。

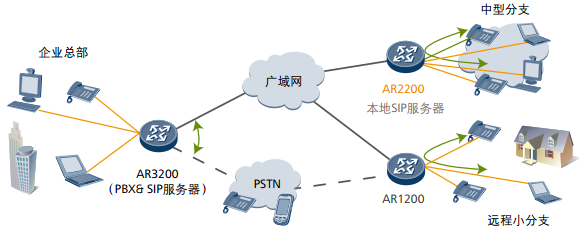

IP PBX應用場景

AR系列企業路由器内置PBX,提供企業總機、IVR語言導航、話單查詢等語音通信業務,有效提升企業形象,提高企業内外的溝通效率。AR2200部署在企業分支,支持智能路由撥号功能,可以根據目的号碼段智能選擇出口鏈路,節省企業分支話費開支。

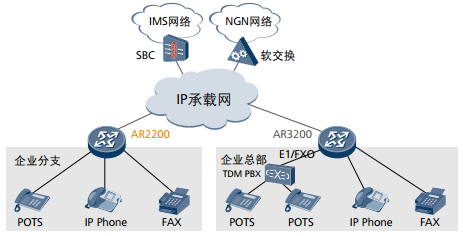

SIP接入網關的應用場景

AR系列企業路由器将傳統語音、傳真與現代IP業務有效融合。當運營商爲企業部署語音時,AR2200作爲企業分支的SIP接入網關,可将普通語音電話信号轉化爲VoIP信号進行呼叫管理。上行與IMS/NGN網絡互連通信,實現固話、手機、PC等任意終端在任何時間的語音通信。

靈活便捷的無線接入和管理

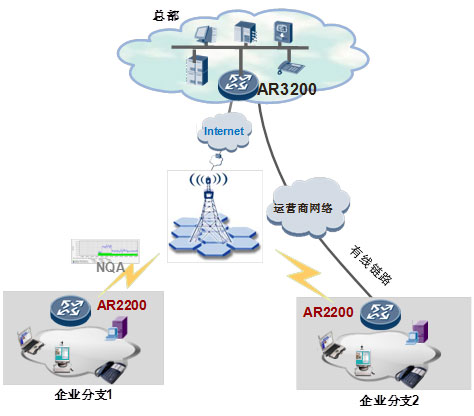

分支3G/LTE無線接入場景

AR2200系列企業路由器集成了3G和LTE等無線接入功能,支持CDMA2000 EV-DO、WCDMA和TD-SCMDA的3G标準,LTE支持LTE FDD和LTE TDD标準。滿足企業分支機構之間以及與總部間的無線互聯需求。同時,無線數據鏈路可以作爲有線鏈路的備份鏈路,對AR上行的xDSL、FE/GE、ISDN、CPOS等鏈路提供鏈路保護,有效提高網絡的穩定性,降低網絡建設成本。NQA技術還可以實時監控3G/LTE鏈路質量,有效保證用戶的SLA。

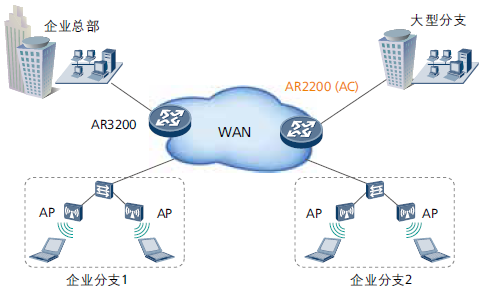

無線AC管理場景

AR2200系列企業路由器集成了AC(Access Controller,無線控制器)功能,可對無線局域網中的AP(Access Point,接入點)進行控制和管理。AR支持豐富的認證方式和靈活的用戶權限控制,能爲Wi-Fi用戶提供安全接入保證。同時集豐富的無線功能于一身,實現對有線無線一體化網絡的集中管理,滿足不同規模企業的建網要求。

豐富的企業分支VPN組網

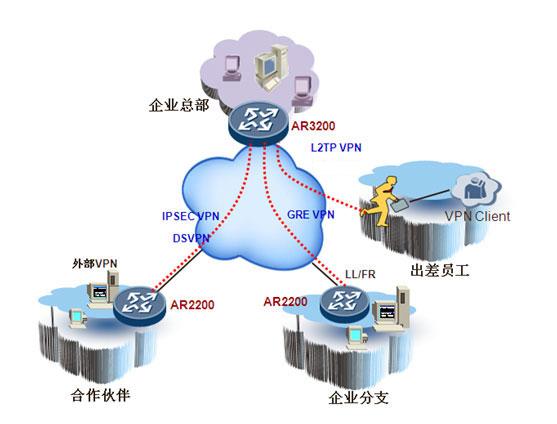

通過Internet構建VPN

AR2200系列企業路由器提供了多種安全接入功能,滿足企業分支之間、企業分支與總部之間、合作夥伴訪問企業内部信息的需求。總部和分支架構建立隧道,包括GRE VPN、IPSEC VPN、DSVPN、L2TP VPN安全隧道,實現數據的安全訪問與傳輸,支持分支機構側隧道的快速部署,隧道認證等功能。通過遠程隧道接入方式,合作夥伴可以訪問企業内部資源,支持針對用戶的安全認證與授權。

AR2200系列企業路由器提供支持國密算法的接口卡,插卡靈活,滿足用戶對業務安全性的擴展需求。通過硬件完成數據的加密和解密,極大提高了數據的加密和解密性能,爲客戶提供端到端的安全保障。

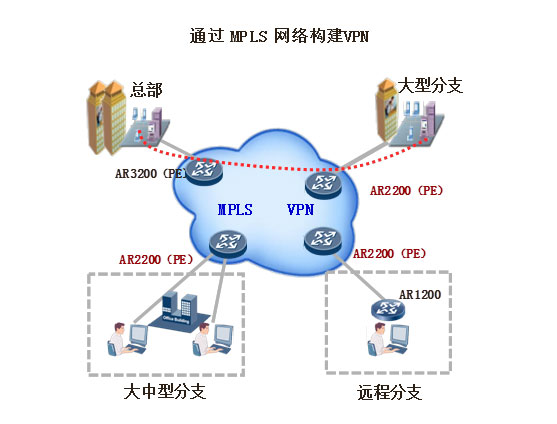

通過MPLS網絡構建VPN

AR2200設備作爲MPLS網絡的PE設備被部署在各分支機構,不同業務之間通過MPLS L3 VPN隔離,實現VPN業務的靈活部署、快速轉發、安全傳輸,實現企業業務的虛拟化運營。  

産品規格

AR2200系列企業路由器的主要規格描述如下表:

規格名稱 AR2204E AR2220 AR2220E AR2240C AR2240
硬件規格描述
轉發性能 2Mpps 2.5 Mpps 9 Mpps 10 Mpps~25 Mpps
防火牆性能(1500字節) 1.2Gbps 1.9 Gbps 3 Gbps 5.5Gbps~15Gbps
整機交換容量 - - - 80Gbps
固定接口 3*GE(1*Combo) 3*GE(1*Combo) 3*GE(1*Combo) 4*GE+4*GE光+2*GE Combo 3 * GE(2 * Combo) /4 * GE Combo+ 2 * GE SFP /4 * GE Combo+ 2 * 10GE SFP+
SIC插槽 4 4 4 4 4
WSIC插槽(缺省/最大**) 0/2 2/4 2/4 2/4 2/4
XSIC 插槽(缺省/最大**) 0 0/2 0/2 2/4 2/4
EXSIC插槽(與XSIC共享插槽) 0 0 0 1 1
DSP插槽 0 1 1 0 0/3
USB2.0端口 1 2 2 2 1/2
Mini-USB控制台端口 - 1 1 1 1
串行輔助/控制台端口 1 1 1 1 1
内存容量 512MB 2 GB 1 GB 2 GB 2 GB/4 GB
Flash(缺省/最大**) 512MB 2 GB/8 GB 512M/4 GB
2 GB/8 GB

2 GB/8 GB
最大支持功率 60W 150 W 150 W 350 W(單電源)/700 W(雙電源)
350 W(單電源)/700 W(雙電源)
PoE支持功率 - - - - -
冗餘電源 内置雙電源 - RPS
内置冗餘電源


内置冗餘電源

電源(AC) 100~240 V 100~240 V 100~240 V
100~240 V

100~240 V
電源頻率 50/60 HZ 50/60 HZ 50/60 HZ 50/60 HZ
50/60 HZ
電源(DC) -48~-60 V -48~-60 V - -48~-60 V
-48~-60 V
外形尺寸(H x W x D) (單位:mm) 44.5 x 442 x 420 44.5 x 442 x 420 44.5 x 442 x 420 88.1 x 442 x 470
88.1 x 442 x 470
重量 6 KG(不含插卡) 4.95 KG(不含電源及插卡) 6 KG(不含電源及插卡) 8.85 KG(不含電源及插卡)

8.85 KG(不含電源及插卡)
環境溫度 0~45°C 0~45°C 0~45°C 0~45°C
0~45°C
環境相對濕度 5-95% (不結露) 5-95%(不結露) 5-95%(不結露) 5-95%(不結露)

5-95%(不結露)
軟件規格描述
基礎功能 DHCP server/client/relay,PPPoE server/client,PPPoA server/client,PPPoEoA server/client,NAT,子接口管理
語音功能 RTP協議,SIP協議,SIP AG,IP PBX/TDM PBX,FXO/FXS,VoIP/電話會議,BEST, DISA
無線局域網(AC) AP設備管理(AC發現/AP接入/AP管理),CAPWAP協議, WLAN 用戶管理,WLAN射頻管理(802.11a/b/g/n/ac),WLAN QoS(WMM),WLAN 安全(WEP/WPA/WPA2/密鑰管理)
3G功能

CDMA 2000 EV-DO Rev A制式,WCDMA制式, TD-SCMDA制式

LTE功能 FDD LTE, TDD LTE
局域網功能 IEEE 802.1P,IEEE 802.1Q,IEEE 802.3 ,VLAN管理,MAC管理,MSTP等
IPv4單播路由 路由策略,靜态路由,RIP,OSPF,IS-IS,BGP
IPv6隧道技術 手工隧道,自動隧道,GRE隧道,6to4,ISATAP
IPv6基本功能 IPv6 ND,IPv6 PMTU,IPv6 FIB,IPv6 ACL
IPv6單播路由 路由策略,靜态路由,RIPng,OSPFv3,IS-ISv6,BGP4+
組播功能 IGMP V1/V2/V3,PIM SM,PIM DM,MSDP
MPLS LDP,MPLS L3 VPN,VLL,PWE3,靜态LSP,動态LSP,MPLS TE,IP FRR,LDP FRR,TE FRR
VPN IPSec VPN,GRE VPN,DSVPN,A2A VPN,L2TP VPN, Smart VPN
QoS Diffserv模式,MPLS QoS,優先級映射,流量監管(CAR),流量整形,擁塞避免(基于IP優先級/DSCP WRED),擁塞管理(LAN接口:SP/WRR/SP+WRR;WAN接口:PQ/CBWFQ),MQC(流分類,流行爲,流策略),端口三級調度和三級整形(Hierarchical QoS),FR QoS, 智能應用控制(SAC),硬件QoS(SRU80主控闆支持)
安全 ACL,基于域的狀态防火牆,802.1x認證,MAC認證,Portal認證,AAA,RADIUS,HWTACACS,廣播風暴抑制,ARP安全,ICMP反攻擊,URPF,CPCAR,黑名單,攻擊源追蹤,國密算法,上網行爲管理,IPS,URL過濾,文件過濾
可靠性 VRRP,BFD,EFM,接口備份,接口監控組
管理和維護

升級管理,設備管理,Web網管,GTL,SNMP(v1/v2c/v3),RMON,NTP,CWMP,Auto-Config,Auto-Start,U盤開局,短信開局,NetConf,命令行,NetStream,IP Accounting,NQA,OPS

規格名稱 AR2201-48FE AR2204-27GE AR2204-27GE-P AR2204-51GE AR2204-51GE-P
硬件規格描述
轉發性能 1Mpps 2Mpps 2Mpps
 2Mpps
2Mpps
防火牆性能(1500字節) 900 Mbps 1.5Gbps 1.5Gbps
 1.5Gbps
1.5Gbps
整機交換容量 - 256Gbps
256Gbps
256Gbps
256Gbps
固定接口 2*GE (1*Combo),48*FE (其中兩個FE以太網端口可切換爲WAN口) 3*GE (1*Combo),
24*GE
3*GE (1*Combo),
24*GE
3*GE (1*Combo),
48*GE
3*GE (1*Combo),
48*GE
SIC插槽 0 4 4  4 4
WSIC插槽(缺省/最大**) 0 0 0  0 0
XSIC 插槽(缺省/最大**) 0 0 0  0 0
EXSIC插槽(與XSIC共享插槽) 0 0 0  0 0
DSP插槽 0 0 0  0 0
USB2.0端口 1 1 1 1 1
Mini-USB控制台端口 1 - -
-
-
串行輔助/控制台端口 1 1 1  1 1
内存容量 512 MB 512 MB 512 MB
 512 MB
512 MB
Flash(缺省/最大**) 512MB 512 MB
512 MB
 512 MB
512 MB
最大支持功率 60W 60W
60W

 60W
60W
PoE支持功率 - - 外置100W  -
外置100W
冗餘電源 RPS - 内置雙電源  -
内置雙電源
電源(AC) 100~240 V
100~240 V


100~240 V

 100~240 V

100~240 V

電源頻率 50/60 HZ 50/60 HZ
50/60 HZ
 50/60 HZ
50/60 HZ
電源(DC) - -
-
 -
-
外形尺寸(H x W x D) (單位:mm) 44.5 x 442 x 310 44.5 x 442 x 420
44.5 x 442 x 420
 44.5 x 442 x 420
44.5 x 442 x 420
重量 4.8KG 6 KG(不含電源及插卡)
6 KG(不含電源及插卡)
 6 KG(不含插卡)
6 KG(不含插卡)
環境溫度 0~45°C 0~45°C
0~45°C
 0~45°C
0~45°C
環境相對濕度 5-95%(不結露) 5-95%(不結露)
5-95%(不結露)
 5-95%(不結露)
5-95%(不結露)
軟件規格描述
基礎功能 DHCP server/client/relay,PPPoE server/client,PPPoA server/client,PPPoEoA server/client,NAT,子接口管理
語音功能 RTP協議,SIP協議,SIP AG,IP PBX/TDM PBX,FXO/FXS,VoIP/電話會議,BEST, DISA
無線局域網(AC) AP設備管理(AC發現/AP接入/AP管理),CAPWAP協議, WLAN 用戶管理,WLAN射頻管理(802.11a/b/g/n/ac),WLAN QoS(WMM),WLAN 安全(WEP/WPA/WPA2/密鑰管理)
3G功能 CDMA 2000 EV-DO Rev A制式,WCDMA制式, TD-SCMDA制式
LTE功能 FDD LTE , TDD LTE
局域網功能 IEEE 802.1P,IEEE 802.1Q,IEEE 802.3 ,VLAN管理,MAC管理,MSTP等
IPv4單播路由 路由策略,靜态路由,RIP,OSPF,IS-IS,BGP
IPv6基本功能 IPv6 ND,IPv6 PMTU,IPv6 FIB,IPv6 ACL
IPv6隧道技術 手工隧道,自動隧道,GRE隧道,6to4,ISATAP
IPv6單播路由 路由策略,靜态路由,RIPng,OSPFv3,IS-ISv6,BGP4+
組播功能 IGMP V1/V2/V3,PIM SM,PIM DM,MSDP
MPLS LDP,MPLS L3 VPN,VLL,PWE3,靜态LSP,動态LSP,MPLS TE,IP FRR,LDP FRR,TE FRR
VPN IPSec VPN,GRE VPN,DSVPN,A2A VPN,L2TP VPN, Smart VPN
QoS Diffserv模式,MPLS QoS,優先級映射,流量監管(CAR),流量整形,擁塞避免(基于IP優先級/DSCP WRED),擁塞管理(LAN接口:SP/WRR/SP+WRR;WAN接口:PQ/CBWFQ),MQC(流分類,流行爲,流策略),端口三級調度和三級整形(Hierarchical QoS),FR QoS, 智能應用控制(SAC),硬件QoS(SRU80主控闆支持)
安全 ACL,基于域的狀态防火牆,802.1x認證,MAC認證,Portal認證,AAA,RADIUS,HWTACACS,廣播風暴抑制,ARP安全,ICMP反攻擊,URPF,CPCAR,黑名單,攻擊源追蹤,國密算法,上網行爲管理,IPS,URL過濾,文件過濾
可靠性 VRRP,BFD,EFM,接口備份,接口監控組
管理和維護

升級管理,設備管理,Web網管,GTL,SNMP(v1/v2c/v3),RMON,NTP,CWMP,Auto-Config,Auto-Start,U盤開局,短信開局,NetConf,命令行,NetStream,IP Accounting,NQA,OPS

**說明:最大槽位數包括由其他槽位合成的槽位數目。AR2201-48FE支持1個扣卡擴展槽位,部分特性受限。

選配方式

AR2200的設備選配共分四步,即主機選型,主控闆選擇,闆卡選擇,軟件配置。

主機、主控闆

AR2201-48FE(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2204-27GE(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2204-27GE-P(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2204-51GE(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2204-51GE-P(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2204E(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2220,AR2220E(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2240C(主控單元不可選):根據槽位數和轉發性能選擇主機型号。

AR2240(可選SRU40/SRU80/SRU100/SRU100E/SRU200E主控):根據槽位數和轉發性能選擇主機型号和主控闆。

闆卡

AR2200闆卡按物理形态可分爲接口卡和DSP條插卡。AR2200接口卡安裝在業務槽内,包含SIC、WSIC、XSIC三種接口卡。兩個SIC槽位通過拆卸滑道可以組合成一個WSIC槽位;兩個WSIC槽位通過拆卸隔闆可以組合成一個XSIC槽位。DSP條插卡安裝在主機内的DSP槽位上,與FXO/FXS/ISDN/VE1語音卡配合使用。

軟件

AR2200的軟件分爲基礎軟件和功能License軟件。基礎軟件含路由、交換、語音、安全等基礎特性。功能License軟件包括特色功能包,如AC等。

訂購信息

型号 訂購信息
主機
AR2201-48FE AR2201-48FE,2GE WAN(1GE Combo),1 USB,48FE LAN,60W交流電源
AR2204-27GE

AR2204-27GE,3GE WAN(1GE Combo),24 GE,1 USB,4 SIC,60W交流電源
AR2204-27GE-P

AR2204-27GE-P,3GE WAN(1GE Combo),24 GE(8 POE),1 USB,4 SIC,60W交流電源(1+1)
AR2204-51GE
AR2204-51GE,3GE WAN(1GE Combo),48 GE,1 USB,4 SIC,60W交流電源
AR2204-51GE-P

AR2204-51GE-P,3GE WAN(1GE Combo),48 GE(8 POE),1 USB,4 SIC,60W交流電源(1+1)
AR2204E

AR2204E,3GE WAN(1GE Combo),1 USB,4 SIC,60W交流電源(1+1)
AR2204E-D

AR2204E-D,3GE WAN(1GE Combo),1 USB,4 SIC,雙直流電源(1+1)
AR0M0022BA00 AR2220,3GE WAN(1GE Combo),2 USB,4 SIC,2 WSIC,1 DSP插槽,150W交流電源
AR0M0022BD00 AR2220,3GE WAN(1GE Combo),2 USB,4 SIC,2 WSIC,1 DSP插槽,150W直流電源
AR2220E AR2220E,3GE WAN(1GE Combo),2 USB,4 SIC,2 WSIC,1 DSP插槽,150W交流電源
AR2240C

AR2240C,SRU40C主控,4 SIC,2 WSIC,2 XSIC,350W交流電源
AR0M0024BA00 AR2240,業務路由單元40闆,4 SIC,2 WSIC,2 XSIC,350W交流電源
AR0M0024EA00 AR2240,業務路由單元80闆,4 SIC,2 WSIC,2 XSIC,350W交流電源
AR0M0024DC00 AR2240,業務路由單元40闆,4 SIC,2 WSIC,2 XSIC,350W直流電源
AR2240-100E-AC
AR2240,業務路由單元100E闆,4 SIC,2 WSIC,2 XSIC,350W交流電源
AR2240 裝配組件-AR2240-AR2240-AR2240機箱
AR2240-FAN AR2240風機盒
主控單元
AR01SRU2C 業務路由單元40闆
AR01SRU3B 業務路由單元80闆
AR-SRU100 業務路由單元100闆
AR-SRU100EE
業務路由單元100EE闆
AR-SRU200EE
業務路由單元200EE闆
語音DSP模塊
AR0MDD016A00 16路語音DSP模塊
AR0MDD032A00 32路語音DSP模塊
AR0MDD064A00 64路語音DSP模塊
AR0MDD128A00 128路語音DSP模塊
SIC接口模塊
AR0MSDME1A00 1端口通道化E1/T1/PRI/VE1 多功能接口卡
AR0MSDE11A00 1端口部分通道化E1/T1 WAN接口卡
AR0MSDME2A00 2端口通道化E1/T1/PRI/VE1 多功能接口卡
AR0MSDE12A00 2端口部分通道化E1/T1 WAN接口卡
AR0MSDSA1A00 1端口同異步串口接口卡
AR0MSDSA2A00 2端口同異步串口接口卡
AR0MSEG1CA00 1端口GE Combo WAN接口卡
AR0MSEF2TA00 2端口FE WAN接口卡
AR0MSVA4B1A0 4端口FXS+1端口FXO語音接口卡
AR01SVB4XA 4端口FXO語音接口卡
AR0MSLA1XA01 1端口ADSL2+ ANNEX A/M WAN接口模塊
AR0MSLB1XA01 1端口ADSL2+ ANNEX B WAN接口模塊
AR0MSLS1XA00 1端口4線對G.SHDSL WAN接口模塊
AR0MSDS1XA00 1端口ISDN S/T WAN接口卡
AR0MSVS2XA00 2端口ISDN S/T語音接口模塊
AR01SDGW1A 3G HSPA+7接口模塊
AR-1LTE-Lc-S TDD/FDD/TD-SCDMA/HSPA+ 接口卡
AR-1LTE-Lt-S TDD/FDD/TD-SCDMA/UMTS/EVDO 接口卡
AR0MSOPP2A00 1端口GPON/EPON雙模接口卡
AR-4ES2G-S 4端口1000BASE-RJ45-L2接口卡(SIC)
AR-1VE1-S 1端口VE1接口卡
AR-1NDE-S 網絡數據加密卡
AR-1LTEC-S TDD/FDD/HSPA+/TD-SCDMA/GSM 數據卡
WSIC接口模塊
AR01WDFE4A 4端口部分通道化E1 WAN接口卡
AR01WDFE8A 8端口部分通道化E1 WAN接口卡
AR01WDCE8A 8端口通道化E1/PRI多功能接口卡
AR-2X10GL-W
2端口10GE光口接口卡
AR01WEG4SA 4端口1000BASE-SFP-L3以太WAN接口卡
AR01WEG4SB 4端口1000BASE-SFP-L2以太接口卡
AR01WEG4TA 4端口1000BASE-RJ45-L3以太WAN接口卡
AR0MWDAS8A01 8端口異步串口接口卡
AR-1CSTM1-W 1端口155M通道化POS光接口卡
AR-4STM1-W 4端口155M POS 光接口卡
AR0MWMF9TT00 8端口百兆(RJ45)+1端口千兆(RJ45)-L2/L3以太網交換電接口卡
AR01WVADXA 16端口FXS語音接口卡
AR01WVAHXA 32端口FXS語音接口卡
AR-1STM4-W 1端口622M POS 光接口卡
AR-1CSTM1-W 1端口通道化POS接口卡(WSIC)
AR-1E3T3M-W 1端口-通道化/非通道化E3/T3 WAN 接口卡
AR-9ES2-W 8端口百兆 RJ45 +1端口千兆RJ45-L2以太接口卡
AR-8SA-W 8端口同異步WAN接口卡
AR-4GECS-W 4端口-GE COMBO WAN接口卡(支持syncE)
AR-6EM-W 6端口EM(RJ45)接口卡
AR-SMXH-W 高性能國密卡(SM1/2/3/4)
AR01WSX220B 工控機-Celeron 847E-DDR3 4G-2.5英寸 1T 硬盤-CFAST 4G-無
XSIC接口模塊
AR0MXEGFTA00 24端口千兆(RJ45)-L2/L3以太網電接口卡
AR01WSX165B 工控機-Ivy Bridge I5-3610-DDR3 16G-2.5英寸 1T 硬盤-CFAST 4G-無
AR-24ES2GP-X
24端口千兆-L2 POE 以太網電接口卡(RJ45)*
可選購的License
LAR0DATAE03 AR2200 數據業務增值包
LAR0AC03 AR2200 無線控制器license
LAR0VOICEE03 AR2200 語音業務增值包
LAR0CMBEST01 AR CM&BEST License-5個話機
LAR0CMBEST02 AR CM&BEST License-25個話機
LAR0CMBEST03 AR CM&BEST License-100個話機
LAR0CT01 AR CT(Call Trunk) License-5個呼叫
LAR0CT02 AR CT(Call Trunk) License-25個呼叫
LAR0CT03 AR CT(Call Trunk) License-100個呼叫
LAR0IVR01 AR IVR(Interactive Voice Response) License-1個呼叫
LAR0IVR02 AR IVR(Interactive Voice Response) License-12個呼叫
LAR0SECE03 AR2200 安全業務增值包
LAR0DSVPN03 AR2200 DSVPN(Dynamic Smart VPN) 功能
LAR0IPS03 AR2200 IPS服務時間1年
LAR0URLF03 AR2200 URL過濾升級服務時間1年
LAR0BUSI04 AR2240 SRU40 高級業務許可證
LAR0BUSI05 AR2240 SRU80 高級業務許可證
ARATCSP001 AR2200空管業務許可證
SD卡及U盤
N0MSD2G00 SD卡-Micro SD-2GB-SD 1.1接口-2GB-2.7~3.6V-11mm*15mm*1mm (L*W*T)-無 Adapter和條形碼-單獨包裝盒-數通企業網AR産品專用
N0MSD4G01 SD卡-Micro SD card-4GB-符合SD規格V2.0-2.7~3.6V-11mm x 15mm x 1mm (L*W*T)-無 Adapter和條形碼-單獨包裝盒-數通企業網AR産品專用
NUSBDSK01 U盤-U盤-4GB-USB2.0-無資料
電源模塊
AR0MPSAP1500 150W 交流電源模塊
PAC-350WB-L
350W 交流電源模塊
AR0MPSDP1500 150W 直流電源模塊
AR0MPSDP3500 350W 直流電源模塊
AR0MPSAR15A 150W RPS電源模塊
PAC-850WL- LE
850W 交流電源模塊

更多信息,敬請訪問華爲企業業務網站 或聯系華爲當地銷售機構

下載PDF

Copyright© 2015-2017 HBMJWL All Rights Reserved     黃石市龍小智物聯網科技有限公司 版權所有 工信部備案:京ICP證000000号
