AR2200-S商業标準級系列企業路由器

AR2200-S系列企業路由器是華爲公司推出的面向中型企業總部或大中型企業分支等以寬帶、專線接入、語音和安全場景爲主的路由器産品,采用多核CPU、獨立分布式交換網可滿足不同企業用戶的的業務需求。

産品概述

AR2200-S系列路由器采用嵌入式硬件加密,支持語音的數字信号處理器(DSP)插槽、防火牆、呼叫處理、語音信箱以及應用程序服務,覆蓋業界最廣泛的有線和無線連接模式,如E1/T1、xDSL、xPON、CPOS、3G等。

AR2200-S系列包含以下設備:AR2204-S, AR2220-S,AR2240-S,AR2220E-S,AR2240C-S,其外觀如下:

AR2204-S

  • 轉發性能:1Mpps
  • 帶機量:250-300台PC
  • 固定接口:3*GE(1* Combo)
  • 插槽:4*SIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

AR2220-S

  • 轉發性能:2.5Mpps
  • 帶機量:300-600台PC
  • 固定接口:3*GE(1* Combo)
  • 插槽:4*SIC + 2*WSIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

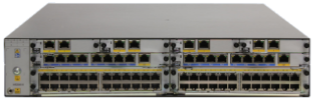

AR2240-S

  • 轉發性能:6Mpps
  • 帶機量:600-1000台PC
  • 固定接口:3*GE(2* Combo)
  • 插槽:4*SIC + 2*WSIC + 2*XSIC
  • 外形尺寸(H x W x D):88.1mm x 442mm x 470mm

AR2220E-S

  • 轉發性能:9Mpps
  • 帶機量:400-800台PC
  • 固定接口:3*GE(1* Combo)
  • 插槽:4*SIC + 2*WSIC
  • 外形尺寸(H x W x D):44.5mm x 442mm x 420mm

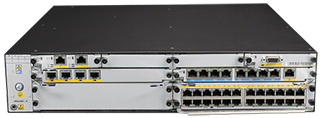

AR2240C-S

  • 轉發性能:10Mpps
  • 帶機量:800-1200台PC
  • 固定接口:4*GE + 4*GE 光 + 2*GE Combo
  • 插槽:4*SIC + 2*WSIC + 2*XSIC
  • 外形尺寸(H x W x D):88.1mm x 442mm x 470mm

AR2200-S支持多種接口卡,包括以太網接口卡、E1/T1/PRI/VE1接口卡、同異步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO語音卡、ISDN接口卡、CPOS接口卡、EPON/GPON接口卡等。按使用槽位的不同,可分爲SIC卡(靈活接口卡)、WSIC卡(雙寬SIC卡)、XSIC卡(雙高WSIC卡)。

産品特性與價值

第3代AR,性能領先

AR2200-S系列企業路由器采用多核CPU和無阻塞交換架構,産品性能業界領先,充分滿足企業及分支機構網絡的多元化擴展和不斷增長的業務需求。

  • 使用多核CPU,提高數據、語音的并發處理能力,爲大容量業務的全方位部署創造條件
  • 無阻塞交換,單槽位總線帶寬最大可達10Gbps,業務轉發無瓶頸
  • 協議管理、業務處理、數據交換獨立分布處理,性能更高,業務更可靠
  • 路由交換一體化,跨闆卡交換效率高,配置維護靈活簡單
  • 闆卡熱插拔,電源、風扇等關鍵硬件冗餘設計,保證業務安全穩定

雙模網絡,靈活接入

移動模式

類型 價值
3G
  • 全面支持CDMA2000 EV-DO、WCDMA的3G标準,保證各種網絡的靈活接入
  • 通過NQA技術,可以實時監測鏈路狀态,保證SLA
  • 提供企業業務的鏈路備份,提高業務接入的可靠性
  • 支持3G鏈路上建立安全VPN,保證業務安全傳輸
LTE
  • 支持3G網絡向LTE的演進,保護客戶投資

固定模式

類型 價值
光纖接入
  • 支持千兆以太光接口和CPOS光接口,靈活匹配網絡接入
  • 1Gbps以上的帶寬,充分滿足語音等業務高質量大帶寬傳輸的需求
  • 支持GPON、EPON
銅纜接入
  • 接口類型豐富,支持xDSL、E1/T1、串口、ISDN,保護用戶投資
  • 上行接入速率豐富,從64Kbps到1Gbps,客戶可以根據業務需求靈活選擇

多業務合1,網絡融合

AR2200-S支持路由、交換、3G、語音、安全等功能特性,實現業務多合一。

開放業務平台(OSP)

通過OSP與第三方IT系統集成和對接,爲企業客戶實現統一通信的業務體驗,使客戶、代理商、第三方和廠家都可以是開發者和使用者,真正實現業務價值鏈的共赢。

  • 快速集成與定制業務,滿足用戶個性化需求
  • 深度融合各類業務,無需部署專門服務器,節省投資,易于管理
  • 與雲側業務實時刷新和同步,本地業務由本地處理,提高質量和效率
豐富語音體驗

集成多種語音功能,利用數據網絡滿足企業語音通話需求,爲企業提供靈活高效的溝通手段。

  • 内置PBX、SIP服務器、SIP接入網關等基礎語音功能
  • 提供多方通話、IVR排隊自動接續、彩鈴、同振、順振、一号通、話單管理、用戶管理等豐富的語音增值業務
  • 提供智能呼叫路由等功能,保證語音業務的高可用性
  • 實現與NGN/IMS/PBX/終端的主流廠商對接
  • QoS功能實時監測診斷語音業務質量
  • 抖動緩沖、回聲消除、丢包補償等機制保證最佳的語音業務體驗
安全業務接入

AR2200-S在業務順利開展的同時有效地保障企業網的安全,從用戶接入控制、報文檢測、到主動防禦形成一套完整的安全防護機制,實現用戶投資回報最大化。

  • 内置防火牆
  • 支持802.1x、MAC地址、Portal認證的端口安全機制
  • 實現Radius、HWTACACS等多種認證方式
  • 提供IPSec VPN、GRE VPN、DSVPN、L2TP VPN
智能業務部署

随著企業規模的增加,客戶對業務部署提出更高要求。AR2200-S采取一系列措施實現業務智能部署。

  • 增加Mini-USB配置端口,提供Web配置方式,界面更加友好
  • U盤開局,設備即插即用
  • Auto-Config,設備自動配置
簡單業務管理

簡單管理一直是企業客戶關注的重點。AR2200-S簡化運維,方便用戶。

  • 與eSight網管配套,實現設備管理
  • 通過NQA進行鏈路實時監控,提高運維質量
  • 支持流檢測NetStream,可視化流量特征,爲網規網優提供依據

組網應用

高密以太接入

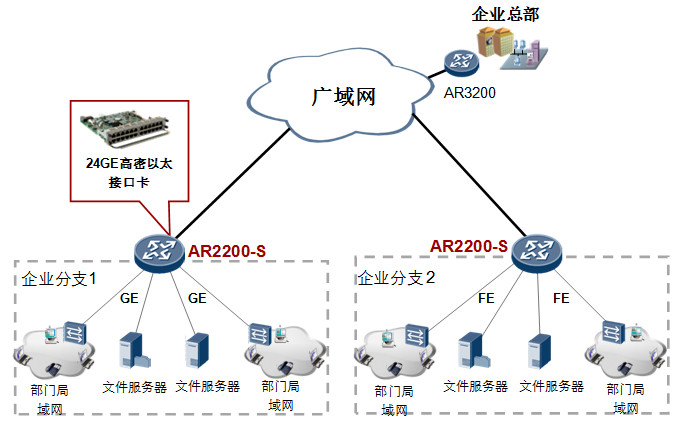

高密以太接入場景

AR2200-S系列企業路由器提供24GE以太接口卡,能實現大容量高密度千兆接入的應用,方便網絡運維,節省客戶投資。

優質融合的語音服務

AR2200-S系列企業路由器作爲企業語音業務網關,可作爲IP PBX和SIP接入網關。

IP PBX應用場景

AR系列企業路由器内置PBX,提供企業總機、IVR語言導航、話單查詢等語音通信業務,有效提升企業形象,提高企業内外的溝通效率。AR2200-S部署在企業分支,支持智能路由撥号功能,可以根據目的号碼段智能選擇出口鏈路,節省企業分支話費開支。

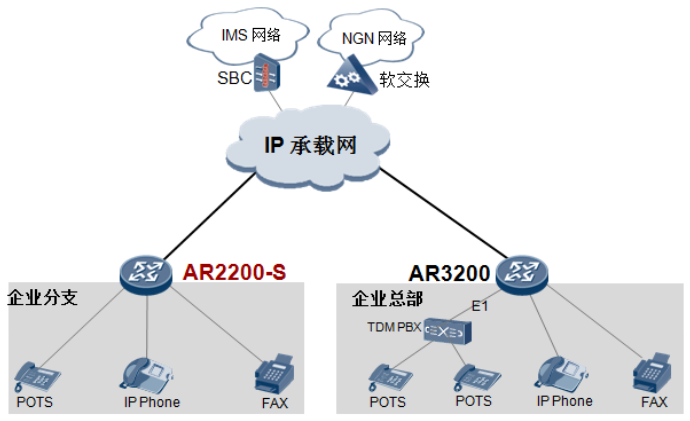

SIP接入網關的應用場景

AR系列企業路由器将傳統語音、傳真與現代IP業務有效融合。當運營商爲企業部署語音時,AR2200-S作爲企業分支的SIP接入網關,可将普通語音電話信号轉化爲VoIP信号進行呼叫管理。上行與IMS/NGN網絡互連通信,實現固話、手機、PC等任意終端在任何時間的語音通信。


靈活便捷的無線接入和管理

分支3G/LTE無線接入場景

AR2200-S系列企業路由器集成了3G和LTE等無線接入功能,支持CDMA2000 EV-DO、WCDMA的3G标準,滿足企業分支機構之間以及與總部間的無線互聯需求。采用3G USB數據卡接入方式,客戶在AR上部署3G業務時,不占用設備的業務槽位,最大程度保護客戶的投資。同時,3G數據鏈路可以作爲有線鏈路的備份鏈路,對AR上行的xDSL、FE/GE、ISDN、CPOS等鏈路提供鏈路保護,有效提高網絡的穩定性,降低網絡建設成本。NQA技術還可以實時監控3G鏈路質量,有效保證用戶的SLA。

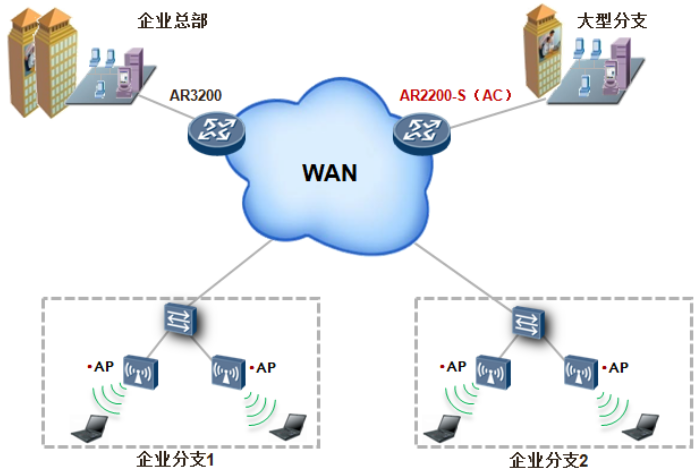

無線AC管理場景

AR2200-S系列企業路由器集成了AC(Access Controller,無線控制器)功能,可對無線局域網中的AP(Access Point,接入點)進行控制和管理。AR支持豐富的認證方式和靈活的用戶權限控制,能爲Wi-Fi用戶提供安全接入保證。同時集豐富的無線功能于一身,實現對有線無線一體化網絡的集中管理,滿足不同規模企業的建網要求。 


豐富的企業分支VPN組網

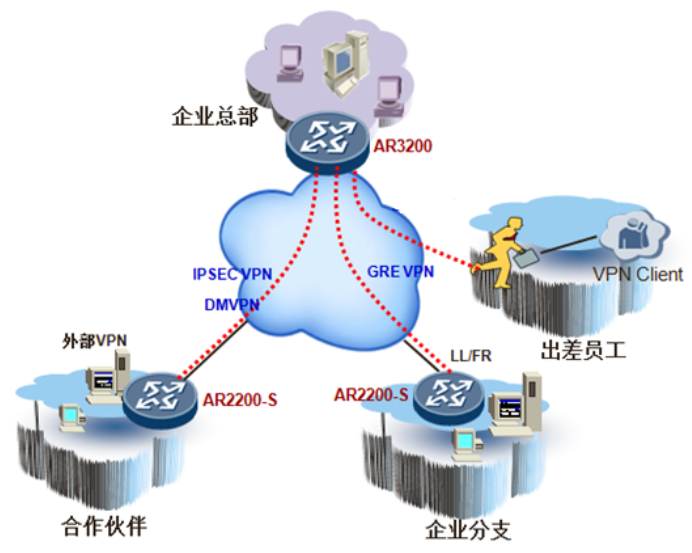

通過Internet構建VPN

AR2200-S系列企業路由器提供了多種安全接入功能,滿足企業分支之間、企業分支與總部之間、合作夥伴訪問企業内部信息的需求。總部和分支架構建立隧道,包括GRE VPN、IPSEC VPN、DSVPN、L2TP VPN安全隧道,實現數據的安全訪問與傳輸,支持分支機構側隧道的快速部署,隧道認證等功能。通過遠程隧道接入方式,合作夥伴可以訪問企業内部資源,支持針對用戶的安全認證與授權。

産品規格

AR2200-S系列企業路由器的主要規格描述如下表:

規格名稱 AR2204-S AR2220-S AR2220E-S AR2240-S AR2240C-S
硬件規格描述
轉發性能(64字節) 1Mpps 2.5 Mpps 9Mpps 6 Mpps 10Mpps
防火牆性能(1500字節) 900Mbps 1.9 Gbps 3Gbps 5.5 Gbps 6Gbps
帶機量 250-300台PC 300-600台PC 400-800台PC 600-1000 台PC 800-1200台PC
固定以太網路由端口 3*GE (1*Combo) 3*GE (1*Combo) 3*GE(1*Combo) 3*GE(2*Combo) 4*GE + 4*GE 光 + 2*GE Combo
SIC插槽 4 4 4 4 4
WSIC插槽(缺省/最大) 0/2 2/4 2/4 2/4 2/4
XSIC 插槽(缺省/最大) 0 0/2 0/2 2/4 2/4
EXSIC插槽(與XSIC共享插槽) 0 0 0 1 1
DSP插槽 2 1 1 3 0
USB2.0端口 2 2 2 2 1
Mini-USB控制台端口 1 1 1 1 1
串行輔助/控制台端口 1 1 1 1 1
内存容量 1GB 2 GB 1GB 2 GB 2GB
Flash(缺省/最大) 512MB 2GB/8GB 512MB 2GB/8GB
2GB/8GB

Micro SD(缺省/最大)

-/4GB 2 GB/4 GB 2 GB/4 GB 2 GB/4 GB 2 GB/4 GB
最大支持功率 150W 150 W 150 W 350 W(單電源)/700 W(雙電源) 350 W(單電源)/700 W(雙電源)
電源(AC) 100~240 V 100~240 V 100~240 V 100~240 V 100~240 V
電源頻率 50/60 HZ 50/60 HZ 50/60 HZ 50/60 HZ 50/60 HZ
電源(DC) - -48~-60 V -48~-60 V -48~-60 V -48~-60 V

外形尺寸(H x W x D)(單位:mm)

44.5 x 442 x 420 44.5 x 442 x 420 44.5 x 442 x 420 88.1 x 442 x 470 88.1 x 442 x 470
重量 6 KG(不含插卡) 4.95 KG(不含電源及插卡) 6Kg (不含插卡) 8.85 KG(不含電源及插卡) 8.85KG(不含電源及插卡)
環境溫度 0~45°C 0~45°C 0~45°C 0~45°C 0~45°C
環境相對濕度 5-95% (不結露) 5-95% (不結露) 5-95% (不結露) 5-95% (不結露) 5-95% (不結露)
軟件規格描述
基礎功能 DHCP server/client/relay,PPPoE server/client,PPPoA server/client,PPPoEoA server/client,NAT,子接口管理
語音功能 RTP協議,SIP協議,SIP AG,IP PBX/TDM PBX,FXO/FXS,VoIP/電話會議,BEST, DISA,SBC, H.323網守
無線局域網(AC) AP設備管理(AC發現/AP接入/AP管理),CAPWAP協議, WLAN 用戶管理,WLAN射頻管理(802.11a/b/g/n),WLAN QoS(WMM),WLAN 安全(WEP/WPA/WPA2/密鑰管理)
3G功能 CDMA 2000 EV-DO Rev A制式,WCDMA制式,3G鏈路獨立上行/作爲備份鏈路
LTE功能 支持制式速率:FDD LTE: 上行50Mbit/s   下行100Mbit/s

局域網功能

IPv4單播路由

IEEE 802.1P,IEEE 802.1Q,IEEE 802.3,VLAN管理,MAC管理,MSTP等

路由策略,靜态路由,RIP,OSPF,IS-IS,BGP
IPv6基本功能 IPv6 ND,IPv6 PMTU,IPv6 FIB,IPv6 ACL
IPv6隧道技術 手工隧道,自動隧道,GRE隧道,6to4,ISATAP
IPv6單播路由 路由策略,靜态路由,RIPng,OSPFv3,IS-ISv6,BGP4+
組播功能 IGMP V1/V2/V3,IGMP-Snooping V1/V2/V3,PIM SM,PIM DM,MSDP
MPLS LDP,MPLS L3 VPN,靜态LSP,動态LSP, MPLS TE, IP FRR, LDP FRR, TE FRR
VPN IPSec VPN,GRE VPN,DSVPN,L2TP VPN
QoS Diffserv模式,MPLS QoS,優先級映射,流量監管(CAR),流量整形,擁塞避免(基于IP優先級/DSCP WRED),擁塞管理(LAN接口:SP/WRR/SP+WRR;WAN接口:PQ/CBWFQ),MQC(流分類,流行爲,流策略),端口三級調度和三級整形(Hierarchical QoS),FR QoS, 智能應用控制(SAC),硬件QoS(SRU80主控闆支持)
安全 ACL、防火牆、802.1x認證、MAC地址認證、Web認證、AAA認證、RADIUS認證、HWTACACS認證、廣播風暴抑制、ARP安全、ICMP反攻擊、URPF、IP Source Guard、DHCP Snooping、CPCAR、黑名單、攻擊源追蹤、國密算法
管理維護 升級管理、設備管理、Web網管、GTL、SNMP(v1/v2c/v3)、NTP、CWMP、Auto-Config、U盤開局、NetConf、命令行

**說明:最大槽位數包括由其他槽位合成的槽位數目。
