産品概述
AR550系列敏捷網關是專爲嚴酷環境設計的工業交換設備，可以滿足在惡劣的溫度、濕度、電磁幹擾等環境下的網絡通信需求。AR550系列集成路由、交換和VPN等功能于一體，具有強大的應用擴展能力，可廣泛應用于各行業如電力、交通等工業自動化領域。
産品外觀
AR550系列包含以下款型：AR550C-4GE 、AR550C-2C6GE、AR550-8FE-D-H和AR550-24FE-D-H。| 型号 | 規格 |
|---|---|
 AR550C-4GE |
|
 AR550C-2C6GE |
|
AR550-8FE-D-H |
|
AR550-24FE-D-H |
|
産品特性
工業級設計，卓越品質
- 無風扇設計，可長期工作在-40℃～70℃間
- 強磁幹擾下無故障工作，滿足IEEE1613要求
- 滿足變電站嚴格環境标準IEC61850-3/IEEE1613
- MTBF無故障時間在50年以上
- 雙冗餘電源，DO告警
組網靈活，業務安全可靠
- 最多28個高密度端口，便于多終端接入
- 環網方式靈活，支持單環、半環、多環等各種組網
- ms級自愈環網保護
- IPSec VPN數據加密，802.1x，端口鎖定等多方式保證數據安全
簡單部署，輕松運維
- Web可視化配置方式，界面更加友好
- 遠程拓撲管理，批量配置或升級
- U盤開局，設備即插即用
- 一鍵式配置備份，0操作設備更換
應用場景

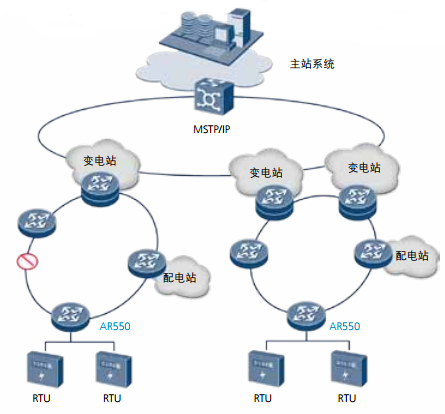

電力場景
AR550支持毫秒級自愈的智能以太網保護協議（Smart Ethernet Protection ，SEP），提供高可靠的冗餘通信網絡，最多28 個以太接口，能實現大容量高密度電力終端接入，滿足IEC61850-3 和IEEE1613等變電站環境要求，可應用于配電自動 化、變電站自動化接入，助力電力數字化、智能化發展。

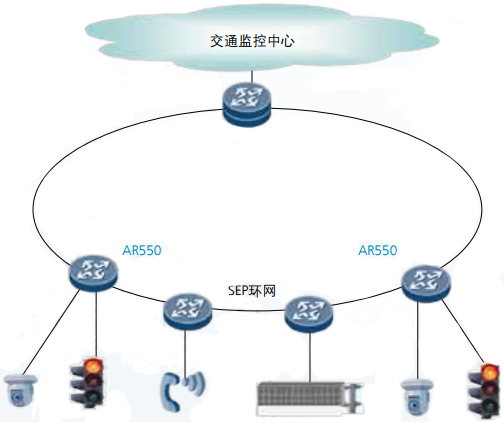

交通場景
除了提供可靠、實時、安全的通信網絡，AR550還滿足交通領域EN50155電磁幹擾和振動要求，可應用于交通和車輛控制以構建智能交通系統，如高速公路道路監控接入、車載PIS系統（乘客信息系統，Passenger Information System）、軌道旁通信等。設備安裝之後，可通過U盤開局功能進行業務部署，尤其适用于接入站點數量多、站點位置分散的交通場景。

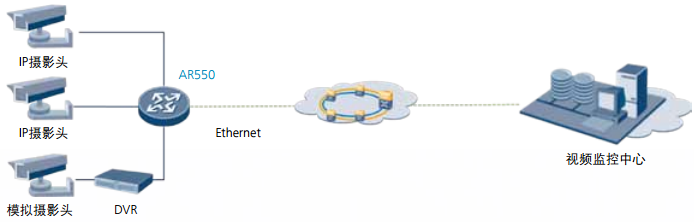

視頻回傳場景
視頻監控業務在各行業有廣泛的應用，而各種接入的環境條件對視頻回傳設備的安裝空間、安裝方式、工作溫度、濕度等提出更高要求。AR550采用緊湊設計，小尺寸，支持導軌安裝和寬溫工作，可滿足室外視頻回傳的嚴酷環境要求。
其他工業以太網或惡劣環境網絡接入
工業以太網是工業控制領域的重要組成，華爲AR550工業級設計及豐富路由、IPSec VPN等特性， 可廣泛應用于高溫、低溫、強電磁幹擾等惡劣環境的工業以太網網絡接入，并保證工業生産數據的端到端安全。
産品規格
AR550系列主要規格描述如下表：| 規格名稱 | AR550C-4GE | AR550C-2C6GE | AR550-8FE-D-H | AR550-24FE-D-H |
|---|---|---|---|---|
| 硬件規格描述 | ||||
| 固定以太接口 | 2 * 2.5G SFP（兼容 GE） + 4 * GE RJ45 |
2 * 2.5G SFP（兼容 GE） + 2 * GE Combo + 6 * GE RJ45 |
8 * FE RJ45 + 4 * GE combo | 24 * FE RJ45 + 4 * GE combo |
| 固定串口 | - | 1 * RS485 | - | - |
| 告警口 | 1路DI 1路DO （工業端子，支持常開和常閉） |
1路DO（工業端子，支持常開和常閉） | ||
| USB2.0 | 1 | 1 | ||
| 串行輔助/控制台接口 | 1 | 1 | ||
| 包轉發率 | 13.5Mpps | 19.5Mpps | 7.2Mpps | 9.6Mpps |
| 交換容量 | 54Gbps | 24.8Gbps | ||
| DRAM容量 | 256 MB | 512 MB | ||
| Flash容量 | 512 MB | 128 MB | ||
| 電源 | 雙DC冗餘：9.6~60V（工業端子） | 雙DC冗餘：9.6~60V（工業端子） | ||
| PoE | - | 支持（GE0/GE1支持POE++，其他GE RJ45支持POE+） | - | |
| 重量 | 1.1Kg | 1.6Kg | 2.1Kg | |
| 外形尺寸（W*D*H） | 44 * 133 * 150 mm | 97 * 133 * 150 mm | 133 * 133 * 150 mm | |
| 典型功耗 | 13W | 14W | 21W | 28W |
| 安裝方式 |
DIN導軌安裝 |
|||
| 存儲溫度 |
–40°C to +85°C |
|||
| 工作溫度 | –40°C to +70°C 設備可以在-40°C～+85°C工作溫度下可靠運行2小時 |
–40°C to +70°C |
||
| 工作濕度 | 5~95% (不結露) | |||
| IP防護等級 | IP40 | |||
| 認證标準 | CB（IEC 60950） NRTL（UL60950-1） 歐盟 CE（EN 55022、EN 55024、EN 300386） 美國 FCC（47CFR Part 15） 加拿大 IC（ICES-003） 澳洲 A-Tick（AS/NZS CIPSR22） 電力 IEC61850-3/IEEE1613（變電站） 交通 EN50155(鐵路) |
|||
| 振動、環境測試 | IEEE1613 IEC61850-3 Cm等級 EN50155 |
IEC61850-3 Cm等級 IEC61373，B級車體 EN50155 |
||
| EMC | FCC 47 CFR PART15, Class A EN55022，CLASS A VCCI, CLASS A AS/NZS CISPAR 22 CLASS A, AN/NZS CISPR 24 ICES 003 CLASS A CE A-TICK(Australia) ETSI EN 300386 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：20V/m, 80M-2700MHz IEC61000-4-4（EFT）：電源線：±4kV；數據線：±4kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導） IEC61000-4-8（工頻磁場） IEC61000-4-9（脈沖磁場） IEC61000-4-10（阻尼振蕩） |
|||
| 安規 | UL 60950-1 EN 60950-1 IEC 60950-1 BS EN 60950-1 CSA C22.2 No 60950-1 AS/NZS 60950.1 IS 13252 |
|||
| 質保 | 5年 | |||
| 軟件規格描述 | ||||
| 局域網功能 | IEEE 802.1P、IEEE 802.1Q、IEEE 802.3 VLAN 靜态MAC、動态MAC、MAC學習限制 端口聚合、LACP |
IEEE 802.1P、IEEE 802.1Q、IEEE 802.3 VLAN 靜态MAC、動态MAC、MAC學習限制、MAC防漂移、非法MAC告警 端口聚合、LACP |
||
| IP應用 | ARP、DHCP、DNS IPv6 ND、DHCPv6、DNS6 NAT、NQA |
ARP、DHCP、DNS IPv6 ND、DHCPv6、DNS6 |
||
| 環網協議 | SEP STP、 RSTP、MSTP |
|||
| 單播 | 靜态路由 RIP、BGP RIPng、BGP4+ |
靜态路由 RIP RIPng |
||
| 組播 | - | PIM-DM、PIM-SM、PIM-SSM MSDP IGMP、IGMP Snooping MLD、MLD Snooping |
||
| VPN |
IPSec VPN、IKEv1、IKEv2 GRE VPN |
IPSec VPN、IKEv1、IKEv2 | ||
| 服務質量(QoS) | 區分服務模式、優先級映射、流量監管 (CAR)、流量整形、擁塞避免、擁塞管理、HQoS MQC (流分類、流量行爲、流量策略) | |||
| 安全 | 訪問控制列表(ACL) 802.1X認證 AAA、RADIUS認證，HWTACACS認證 ARP安全、ICMP防攻擊 URPF、CPCAR PKI、KPM |
訪問控制列表(ACL) 802.1X認證、MAC地址認證 AAA、RADIUS認證 廣播風暴抑制 ARP安全、ICMP防攻擊 URPF、DHCP Snooping CPCAR、黑名單、攻擊溯源 PKI、KPM |
||
| 可靠性 | BFD、以太OAM | - | ||
| 管理和維護 | 命令行配置CLI、Web網管、SNMP(v1/v2c/v3)、NTP、U盤開局 | 命令行配置CLI、Web網管、SNMP(v1/v2c/v3)、NTP、U盤開局、Setup按鍵備份 | ||
電源模塊規格
60W電源
|
|
| 規格名稱 | 電源适配器 |
|---|---|
| 電源參數 | 電源輸入（高壓交直流一體）：
|
| 功率 | 60W |
| 重量 | 0.9 Kg |
| 外形尺寸（W*D*H） | 40 * 133 * 150mm |
| 存儲溫度 | –40°C to +85°C |
| 安裝方式 | DIN導軌安裝 |
| 工作溫度 | –40°C to +70°C |
| 工作濕度 | 5~95% (不結露) |
240W PoE電源
|
|
| 規格名稱 | PoE電源适配器 |
|---|---|
| 電源參數 | 1路電源輸入：
|
| 功率 | 240W |
| 重量 | 1.47 Kg |
| 外形尺寸（W*D*H） | 65 * 133 * 150mm |
| 存儲溫度 | –40°C to +85°C |
| 安裝方式 | DIN導軌安裝 |
| 工作溫度 | –40°C to +70°C |
| 工作濕度 | 5~95% (不結露) |
POE中跨
|
|
|
| 規格項 | 工業PoE中跨 |
|---|---|
| 以太接口 | 8-in 8-out 端口 10/100/1000M RJ45 |
| PoE能力 | IEEE 802.3af(8端口，15.4W) IEEE 802.3at (4端口，30W) |
| 管理口 | 1* 控制台 |
| 電源參數 | 輸入：90V~264VAC 輸出：48VDC(PoE) 12VDC（電源适配） |
| 最大輸出功率 | PoE：120W 12V DC輸出：25W |
| 散熱方式 | 自然散熱無風扇 |
| 安裝 | DIN導軌 |
| 防護等級 | IP40 |
| 工作溫度 | -40°C~60°C (-55°C ~75°C @ 24hours) |
| 工作濕度 | 5%-95%(不結露) |
| 尺寸(寬*深*高) | 111*133*180mm |
| 電磁兼容性（EMC） | FCC 47 CFR PART15，Class A EN55022，CLASS A VCCI，CLASS A AS/NZS CISPAR 22 CLASS A，AN/NZS CISPR 24 CISPR11 CLASS A，CISPR22 CLASS A ICES 003 CLASS A IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS） ：80M-2700MHz , 20V/m [ 80%AM (1kHz) ] IEC61000-4-4（EFT）： 信号口±4kV，電源口±4kV IEC61000-4-5（Surge）： 電源口：差模6kV，共模6kV； PoE接口：6KV IEC61000-4-6 （CS）：0.15MHz-80MHz, 10V IEC61000-4-8（工頻磁場PMS）： 長時30A/m， 短時300A/m IEC61000-4-11（AC DIP） IEC61000-4-10（阻尼振蕩）：30A/m IEC61000-4-18（阻尼振蕩波）： 共模2.5kV/差模1kV IEC6100-4-16 （共模傳導抗擾度） |
| 安規 | UL60950-1，IEC60950-1，CE |
| 沖擊/振動 | IEC60870-2-2 Cm IEC61373 Class B |
| 認證/标準 | 歐盟 CE 美國 FCC，參考标準47CFR Part 15 中國 CCC，GB 9254 CB，參考标準IEC 60950 美國 ETL |
| 遠程SNMP管理 | 不支持 |
室外機櫃規格
F01A109室外機櫃是一種用于室外的低壓配電設備，配套AR550使用。室外櫃默認包含60W開架交流電源，4口防雷闆，微型斷路器，電源防雷器，熔纖盤，挂牆和抱杆安裝件等部件。
|
|
| 規格名稱 | F01A109 |
|---|---|
| 尺寸(寬*深*高) | 380*250*400mm |
| 内部導軌寬度 | 150mm |
| 重量 | 30 kg |
| 工作溫度 | -40℃~50℃ |
| 工作濕度 | 5%-95%(不結露) |
| 散熱形式 | 自然散熱無風扇 |
| 防護等級 | IP55 |
| 安裝方式 | 挂牆，抱杆 |
選配方式
AR550的設備選配共分3步，即主機選型，軟件配置和配套附件。
主機
根據端口類型和業務需求進行選配主機型号。
軟件
AR550軟件分爲基礎軟件和高級路由業務增值包軟件。基礎軟件包含二層交換、設備管理、靜态路由等基礎特性，增值包含三層動态路由功能、VPN等。
配件
根據實際接入環境，配置電源适配器、光模塊和電纜的類型和數量。
訂購信息
| 訂購信息 | |
|---|---|
| 主機 | |
| AR550C-4GE 主機（2*2.5GE光, 4GE電,1 DI, 1 DO,直流供電） | |
| AR550C-2C6GE 主機（2*2.5GE光,2*GE Combo(POE+),2*GE電(POE++),4GE電(POE+),1*RS485,1 DI, 1 DO,直流供電） | |
| AR550-8FE-D-H 主機（8百兆RJ45，4千兆combo，1 DO，直流供電） | |
| AR550-24FE-D-H 主機（24百兆RJ45，4千兆combo，1 DO，直流供電） | |
| 軟件 | |
| 高級路由業務增值包，包括動态路由功能，VPN等 | |
| 配件–電源、線纜 | |
| 60W工業電源，AC/DC to DC 12V，DIN導軌，支持88~300VDC和90~264VAC | |
| 240W工業PoE電源，AC/DC to DC 56V，DIN導軌，支持77~300VDC和90~290VAC | |
| POE中跨，8 GE POE輸出,8 GE輸入,1 FE管理口 ,1 CONSOLE,1 AC 100-240V輸入,1 DC12V 2.1A輸出 | |
| 配電櫃-F01A109-220V-1PH-50Hz-2A | |
| 配件–存儲設備 | |
| 存儲設備U盤(4 GB，USB 2.0) | |
| 配件–工業光模塊 | |
| 光模塊eSFP（FE，單模模塊，1310nm，15km，LC） | |
| 光模塊eSFP（GE，單模模塊，1310nm，10km，LC） | |
| 光模塊eSFP（GE，單模模塊，1310nm，40km，LC） | |
| 光模塊eSFP（GE，多模模塊，850nm，0.55km，LC） | |
更多信息，敬請訪問華爲企業業務網站http://enterprise.huawei.com/cn/ 或聯系華爲當地銷售機構
