AR530系列敏捷網關是專爲工業環境設計的物聯網網關設備，可以滿足在惡劣的溫度、濕度、電磁幹擾等環境下的物聯網通信需求。AR530集路由、交換、安全和采集功能于一體，具有強大的行業應用擴展能力，也稱爲工業路由交換一體機。
産品概述
與企業網關相比，工業網關在元器件的選擇上更爲嚴格，更能适應惡劣的工業環境需要。AR530通過寬範圍工作環境溫度設計，工業級無風扇冷卻，高安全的IP51工業防護等級等一系列關鍵技術，具備了耐高/低溫度、防塵、防水、抗強電磁幹擾等優秀品質。設備本身采用模塊化設計，集成了FE、GE、3G、PLC (電力線通信)、ZigBee、RF和RS485等多種工業接口，支持多種類型的終端設備接入和相鄰站點之間的通訊，能夠滿足各種不同的需求場景。
AR530支持AMI（Advanced Metering Infrastructure，高級計量架構）集中抄表業務，它能夠自動采集電表電量數據和狀态量數據，對其進行分析處理，并将數據上傳到管理系統，也能夠爲電力業務提供上下行和本地組網功能，滿足電力物聯網的需要。
AR530系列包含以下款型：AR531-2C-H 和 AR531GPe-U-H。其主要規格如下：
| 型号 | 規格 |
|---|---|
|
AR531-2C-H |
|
|
AR531GPe-U-H |
|
産品特性
應用融合，降低客戶TCO
- 集成了路由和終端數據采集功能，支持FE、GE、RS485、3G、PLC、ZigBee、RF等多種方式的組網，方便用戶使用
- 豐富交換功能，支持SEP（Smart Ethernet Protection）環網保護技術，快速鏈路保護倒換
- 内置基于域的防火牆功能，保障行業生産安全
工業級設計，業務最佳體驗
- 滿足變電站嚴格環境标準IEC61850-3/IEEE1613
- 高防護等級IP51，防塵、防水
- 無風扇設計，可工作在-40℃～70℃間
- 強磁幹擾下無故障工作
- 創新寬帶PLC方案，10Mbps帶寬，抄表成功率高至98%
開放接口，便于業務集成
- 開放的協議标準：遵循IEC62056(DLMS/COSEM)、 Modbus協議，易于互連互通
- 靈活的配置管理：能夠靈活的配置數據采集業務，滿足用戶的業務個性化需求
組網應用

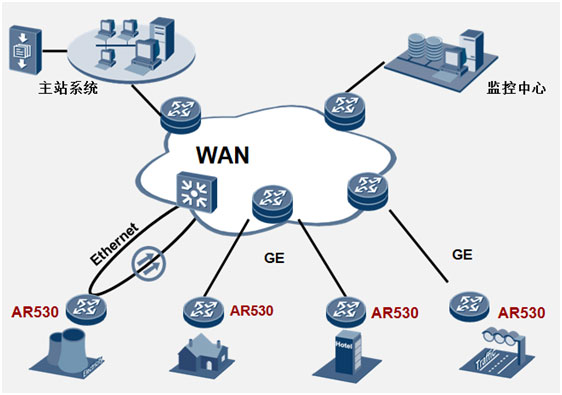

工業路由器互聯場景
工業路由器互聯場景
AR530作爲工業路由器，支持廣域網的各種靈活接入方式，進行遠程網絡互聯。單一設備就能滿足FE、GE和3G等多種方式的組網，能夠滿足不同行業的多種組網需求。節約部署運維成本，靈活地爲客戶提供最大價值。

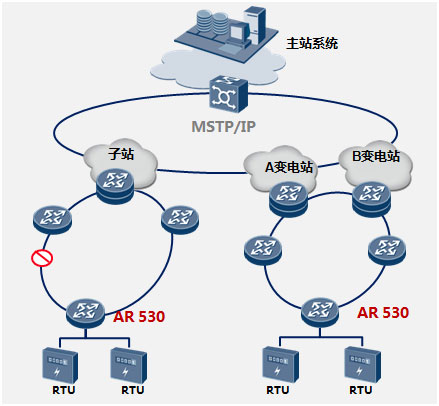

工業交換環網場景
工業交換環網場景
AR530支持SEP協議，能夠迅速、方便地部署在各種複雜的冗餘網絡中。可直接和STP、RSTP、MSTP協議混合組網，收斂速度快。當有故障産生時，可快速定位故障出現的位置，提供了可靠的系統運行環境，從而提高了網絡的可維護性。

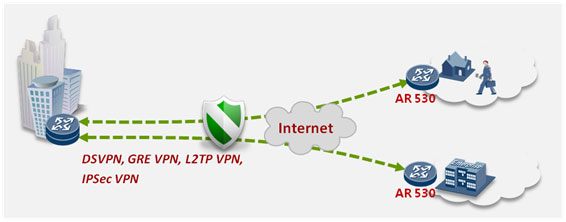

工業路由器VPN場景
工業路由器VPN場景
AR530支持多種安全接入功能，滿足終端與主站之間數據傳輸的安全需求。主站和工業路由器之間建立包括GRE VPN、IPSEC VPN、DSVPN、L2TP VPN等安全隧道，用于終端和前置機之間的通信，實現數據的安全訪問與傳輸。

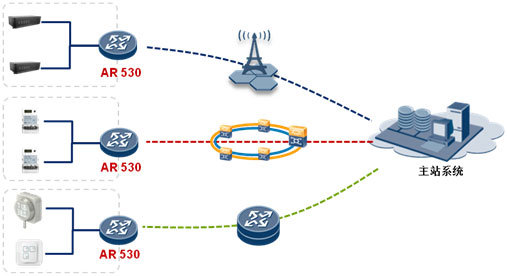

物聯網關場景
物聯網關場景
作爲物聯網關，AR530集采集器與路由器功能于一體。可廣泛應用于電力AMI解決方案、智能樓宇能效管理解決方案中，既方便安裝調試，又可以節省用戶投資。以電力AMI解決方案爲例，AR530路由器通過标準以太接口、RS485工業接口、PLC接口、ZigBee接口和終端互聯，收集并存儲終端電表數據，同時作爲網關路由器将數據上傳到管理平台。

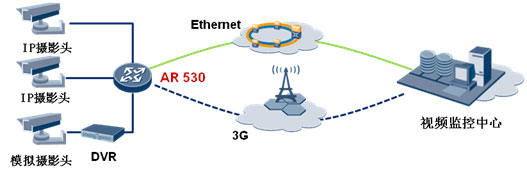

視頻回傳場景
視頻回傳場景
AR530支持多種網絡制式和百兆千兆接入，滿足視頻回傳業務高帶寬和靈活接入要求。同時高可靠設計，導軌、挂牆等安裝方式滿足嚴酷環境要求，可适配各種行業應用的視頻監控回傳。
産品規格
AR530系列主要規格描述如下表：
| 規格名稱 | AR531-2C-H | AR531GPe-U-H |
|---|---|---|
| 硬件規格描述 | ||
| 交換容量 | 5.6Gbps | 5.6Gbps |
| 二層轉發性能 | 4.2Mpps | 3.9Mpps |
| 三層轉發性能 | 350Kpps | 350Kpps |
| 固定以太網端口 | 2 x GE SFP + 6 x FE +2 x FE combo | 2 x GE SFP + 6 x FE |
| 3G接口 | - | WCDMA:
|
| ZigBee/RF | - | - |
| PLC | - | S-FSK, Huawei Hi-PLC |
| RS485接口 | 2路 | 2路 |
| DI接口 | 2路 | 2路 |
| USB2.0端口 | 1 | 1 |
| 串行輔助/控制台端口 | 1 | 1 |
| 内存容量 | 512MB | 512MB |
| Flash容量 | 512MB | 512MB |
| 最大支持功率 | 44.5W | 44.5W |
| 電源 | AC:100V～240V（單相），173V～415V（三相） | AC:100V～240V（單相），173V～415V（三相） |
| 電源頻率 | 50/60Hz | 50/60Hz |
| 重量 | 5Kg | 5Kg |
| 外形尺寸（H x W x D） | 88 x 220 x 250 mm | 88 x 220 x 250 mm |
| 存儲溫度 | -40℃～85℃ | -40℃～85℃ |
| 安裝方式 | 壁挂，DIN導軌 | 壁挂，DIN導軌 |
| 工作溫度 | -40℃～70℃ | -40℃～60℃ |
| 防護等級 | IP51 | IP51 |
| 軟件規格描述 | ||
| 工業通信協議 | 符合DLMS（IEC62056）、ModBus | |
| 基本特征 | 支持DHCP server/client/relay，PPPoE server/client，NAT，子接口管理 | |
| LAN | IEEE 802.1P，IEEE 802.1Q，IEEE 802.3，VLAN 管理，MAC地址管理等 | |
| 環網協議 | SEP、 STP、 RSTP 、MSTP | |
| IPv4單播路由 | 路由策略，靜态路由， RIP， OSPF，IS-IS，BGP | |
| IPv6單播路由 | 路由策略，靜态路由， RIPng， OSPFv3， IS-ISv6， BGP4+ | |
| 組播 | IGMP版本1/2/3， PIM SM， PIM DM， MSDP | |
| VPN | IPSec VPN， GRE VPN， DSVPN，L2TP VPN | |
| 服務質量(QoS) | 區分服務模式，優先級映射，流量監管 (CAR)，流量整形，擁塞避免 (基于IP 優先級/DSCP WRED)，擁塞管理 (LAN 接口：SP/WRR/SP+WRR；WAN 接口：PQ/CBWFQ)， MQC (流分類，流量行爲，流量策略)，HQoS，智能應用控制 (SAC) | |
| 安全 | 訪問控制列表(ACL)，防火牆，802.1x 認證，AAA 認證，RADIUS認證，HWTACACS認證，廣播風暴抑制， ARP 安全，ICMP防攻擊，URPF，CPCAR，黑名單，PKI | |
| 管理和維護 | 升級管理，設備管理，GTL，SNMP(v1/v2c/v3)，RMON，NTP，基于U盤的開局，網絡配置，CLI | |
選配方式
AR530的設備選配共分2步，即主機選型，軟件配置。
主機
根據端口類型和業務需求進行選配主機型号。
軟件
AR531-2C-H的軟件分爲基礎軟件和高級路由業務增值包軟件。基礎軟件包含二層交換、設備管理、靜态路由等基礎特性。高級路由業務增值包軟件包括三層路由功能、安全防火牆功能、VPN等。
AR531GPe-U-H默認含高級路由業務功能，不需額外配置增值包。
訂購信息
| 訂購信息 |
|---|
| 主機 |
| AR531-2C-H 主機（6百兆RJ45,2百兆combo，2千兆SFP，2 x RS485，2 x DI,交流供電） |
| AR531GPe-U-H 主機（6百兆RJ45,2千兆SFP，WCDMA接口，PLC接口,2 x RS485，2 x DI,交流供電） |
| 軟件 |
| 高級路由業務增值包，包括三層路由功能，安全防火牆，VPN等（僅AR531-2C-H訂購适用） |
| 配件 |
| 存儲設備U盤(4GB,USB2.0) |
| 3G拉遠天線 |
| ZigBee鞭狀天線 |
| ZigBee拉遠天線 |
| 170MHz RF天線 |
| 光模塊eSFP（FE，單模模塊，1310nm，15km，LC） |
| 光模塊eSFP（GE，單模模塊，1310nm，10km，LC） |
| 光模塊eSFP（GE，單模模塊，1310nm，40km，LC） |
| 光模塊eSFP（GE，多模模塊，850nm，0.55km，LC） |
