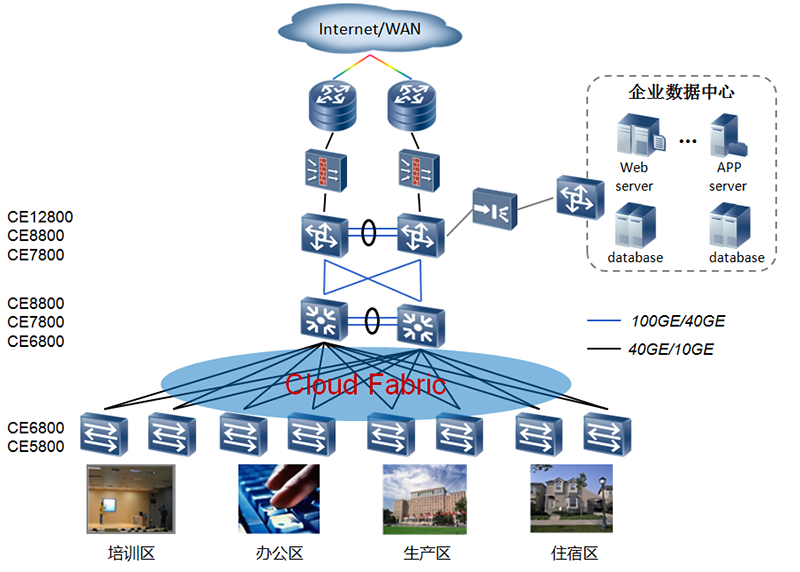

CloudEngine 12800(以下簡稱CE12800)系列交換機是華爲公司面向數據中心和高端園區推出的新一代高性能核心交換機。軟件平台基于華爲新一代的VRP8操作系統。在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上,實現彈性、虛拟和高品質的網絡。
CloudEngine 12800系列采用先進的硬件架構設計,是目前全球最高配置的核心交換機。整機最大支持178/1032Tbps交換容量,最高支持1152個100GE、576個40GE、4608個25GE或2304個10GE全線速接口。
CloudEngine 12800系列具備業界領先的Clos交換架構和工業級的可靠性,以及嚴格的前後風道設計,并支持全面的虛拟化能力和豐富的數據中心特性。此外,CloudEngine 12800作爲新一代核心交換機采用了多種綠色節能創新技術,大幅降低設備能源消耗。

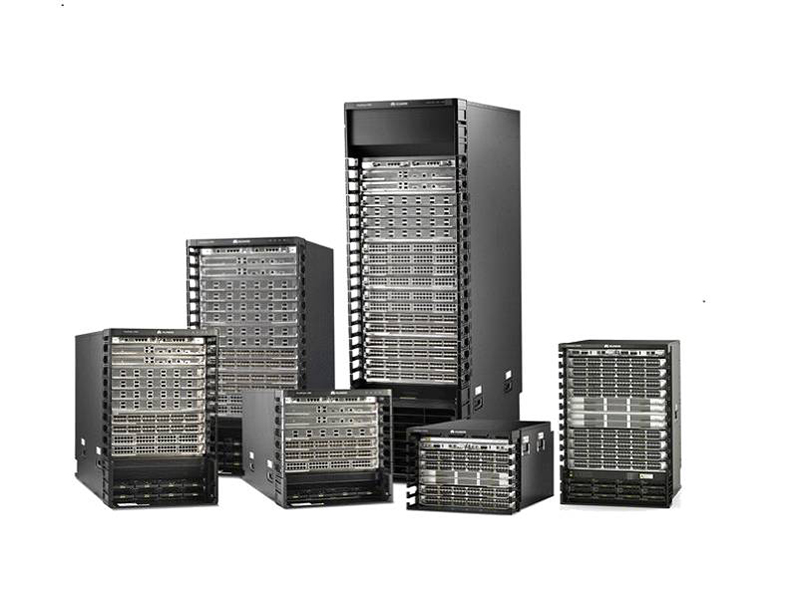

産品外觀
CloudEngine 12800系列提供CE12816、CE12812、CE12808、CE12804、CE12808S和CE12804S等六種産品形态。
産品特性
下一代核心引擎,超強性能
-
- CE12800系列整機最大支持178Tbps/1032Tbps交換容量,滿足雲計算數據中心可持續發展需求,打造未來十年的穩定網絡架構;

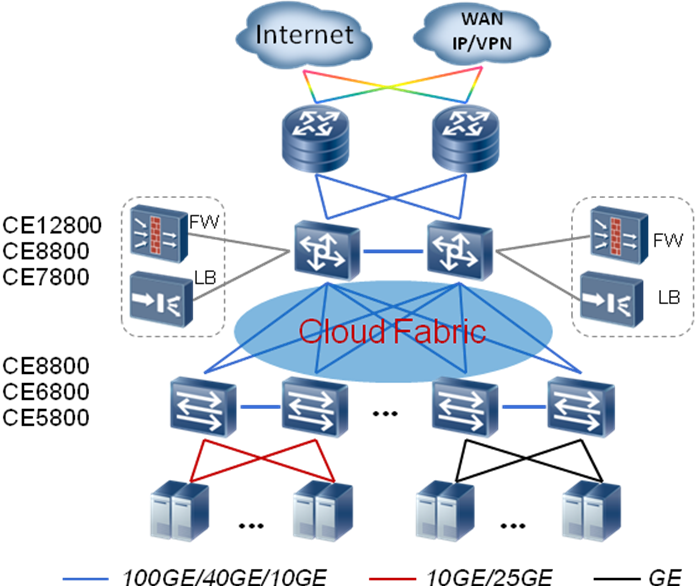

- CE12800系列和CE8800/CE7800/CE6800/CE5800系列TOR交換機聯合組網,構建業界最大的無阻塞網絡平台,單個網絡實現高達數萬25GE/10GE/GE服務器的接入。
- 7.2T比特級高密線卡
-
- CE12800單線卡支持高達7.2Tbps的轉發能力;
- 支持業界最高密度的72*100GE/36*40GE/288*25GE/144*10GE線速線卡;
- 整機最大支持1152個100GE、576個40GE、4608個25GE或者2304個10GE線速端口。
- 24GB超大緩存
-
- CE12800全業務接口(100GE/40GE/10GE/GE)均支持超大緩存能力;
- 支持入口分布式緩存技術,更好的吸收數據中心浪湧流量;
- 線卡最大支持24GB緩存,且闆内接口動态共享緩存,單端口緩存可達200ms。
- 4M超大FIB表
-
- CE12800系列整機最高支持4M超大規格FIB表項,可用于大規模的容器網絡;
- 支持整機MAC、FIB、ARP、ACL等表項靈活可調,滿足各種業務網絡的動态需求。
1032T超大交換容量
全面的虛拟化能力,網絡簡單高效
- VS實現設備資源按需共享
-
- CE12800通過VS(Virtual System)技術提供業界最高的1:16設備虛拟化能力,将一台物理設備虛拟成多台獨立的邏輯設備,滿足多業務區(如生産區、辦公區、DMZ區等)或多租戶共享核心交換機的需求;
- 打造安全可靠的數據中心:網絡被分割爲多個邏輯隔離的區域,并且單虛拟交換機故障不會影響到其他虛拟交換機,增強了網絡的安全性;
- 降低CAPEX:使用VS技術将設備虛拟化,實現資源按需分配,提高設備利用率,在保證未來擴展性的同時,降低用戶設備投資;
- 降低OPEX:物理設備複用,減少占用空間,節省運維,降低能耗。
- CSS簡化數據中心網絡管理
-
- CE12800系列交換機通過業界領先的CSS (Cluster Switch System)技術可以把多台物理核心交換機虛拟成一台邏輯交換機,簡化網絡管理且提高可靠性;
- 支持專用的堆疊信令端口,控制通道和業務通道物理隔離,增強可靠性;
- 支持3.2 Tbps超大堆疊帶寬,避免網絡流量瓶頸;
- 采用業務口集群技術,最大可支持80KM超遠距離集群;
- 獨一無二的“CSS+VS協同”技術:CE12800支持CSS和VS技術的完美協同,将網絡整合成按需調度的大型虛拟資源池,網絡資源實現“雲計算”服務模式。
- M-LAG雙管理控制平面保證業務高可靠
-
- M-LAG(Multichassis Link Aggregation Group)的各節點設備管理面、控制面獨立,極大提升了系統的可靠性;
- M-LAG的各節點設備可獨立升級,升級過程中其它節點承接業務轉發,實現業務零中斷;
- M-LAG支持與CSS技術的完美協同,提供高可靠的四機虛拟化功能。
- 超大路由橋支撐網絡靈活擴展
-
- CE12800系列交換機支持IETF标準協議TRILL(Transparent Interconnection of Lots of Links),支持10GE/GE服務器的混合接入組網;最大可構建超過500個節點的超大規模二層網絡,支持用戶業務靈活部署,虛拟機大範圍遷移;
- TRILL引入類似IS-IS的路由機制,采用TTL避免二層環路,大幅增強了網絡的穩定性,同時加快網絡收斂速度;
- TRILL組網下,所有數據流量基于SPF及ECMP實現快速轉發,解決了STP協議中存在的次優路徑問題,帶寬利用率提升近100%;
- CE12800最大支持32條基于TRILL的二層等價路徑,極大提升了網絡鏈路的負載分擔能力,通過胖樹架構平滑擴展網絡規模。
- 虛拟化網關實現業務快速部署
-
- CE12800系列可以與業界主流的虛拟化平台配合,作爲Overlay虛拟化網絡(VxLAN)的高性能硬件網關,支撐高達16M多租戶的數據中心運營;
- CE12800系列作Overlay網絡的硬件網關時,可以通過Open API與雲平台開放對接,實現軟件網絡和硬件網絡的統一管理;
- 硬件虛拟化網關方案無需改動客戶現網,實現業務的快速部署,同時保護網絡投資。
- VxLAN結合EVPN實現DC内及DC間擴展
-
- 支持BGP-EVPN作爲VxLAN的控制平面,簡化VxLAN的部署;
- BGP-EVPN觸發VTEP間自動建立VxLAN隧道,避免full-mesh的隧道配置;控制面擴散MAC表進行MAC學習,可優化未知流泛洪;構建數據中心的大二層網絡網絡;
- 标準協議,與業界廠家設備完美對接,确保網絡長期演進;
- 支持集中式、分布式網絡部署,支持QinQ接入VxLAN、IPv6 over VxLAN等多種接入方式,根據需求,靈活定制多樣化異構網絡;
- 支持EVPN + VxLAN作爲DC間二層互聯技術,實現VxLAN跨數據中心雙活,節省跨DC的帶寬;
- 支持IP分片重組,不受MTU約束,超大報文輕松穿越WAN網絡;準确識别被分片的報文,與路由器無縫對接。
全可編程的交換機,敏捷部署與運維
- ENP 2.0實現轉發面可編程
-
- CE12800系列基于華爲獨有的ENP 2.0(Ethernet Network Processor)可編程芯片,可擴展支持超高性能的可編程線卡,在數據中心領域獨家實現了轉發平面的開放和深度定義能力;
- ENP 2.0線卡支持網絡功能的軟件定義和快速擴展,在新業務上線時,無需更換硬件,爲客戶節省設備投資成本;
- ENP 2.0線卡可實現業務上線速度由2年縮短至6個月,大幅度縮短業務創新周期,幫助客戶實現快速的業務創新,新業務上線速度提高4倍。
- OPS實現控制面可編程
-
- CE12800系列交換機采用新一代VRP8操作系統,通過VRP8内嵌的OPS模塊,實現設備控制面的可編程;
- OPS提供了豐富的Open API接口,可被業界主流雲平台(含商業雲平台和開源雲平台)和第三方Controller深度集成,支持業務對網絡的靈活定制和自動化管理;
- 用戶或第三方開發商可利用Open API接口,開發和部署專用的網絡管理策略,從而迅速地實現業務功能擴展、自動部署和設備的智能化管理,實現自動化運維,降低管理成本;
- OPS緻力于數據中心業務和網絡的無縫融合,提供面向業務的軟件定義網絡。
- 支持标準接口實現開放對接
-
- 支持OpenFlow1.3協議,兼容普通模式和Openflow 轉發模式,支持與華爲Agile Controller及第三方控制器對接。
- 提供标準的NETCONF接口給第三方軟件調用,從而實現了設備的開放式可編程功能,以及對第三方軟件的集成,滿足了用戶對設備開放性和靈活性的要求;
- CE12800系列交換機采用Linux容器技術,用戶通過在設備上運行标準的Linux Shell腳本,可實現靈活的開放式可編程;
- 用戶可通過在容器中加載各類第三方軟件(Puppet、Ansible等),擴展設備功能、簡化用戶對設備的管理和維護。通過與業界主流的雲平台、控制器、運維工具等廠商的深度合作,使得設備能更加靈活、快捷的集成到SDN、雲計算平台的網絡中。
- ZTP支持零配置敏捷部署
-
- CE12800系列交換機支持ZTP(Zero Touch Provisioning)協議,可以從文件服務器獲取版本文件并自動加載,實現設備的免現場配置和部署,從而降低人力成本,提升部署效率;
- ZTP功能支持内嵌腳本語言,并通過Open API開放給用戶,數據中心用戶可使用其熟悉的腳本語言(Python等)實現對網絡設備的統一配置;
- ZTP實現新設備配置時間與設備數量、地域分布解耦,縮短業務上線時間,提高了業務上線效率。
- 協同Fabric Insight實現精細化運維
-
- 支持1588v2,全局高精度時鐘同步,精确實現納秒級時延檢測;
- 支持iPCA(Packet Conservation Algorithm for Internet 包守恒運算規則)實現對實際業務逐跳進行精準的丢包、時延、抖動檢測,定位出具體的故障點快速恢複;
- 支持全網路徑主動探測,基于樣本流定期探測全網所有路徑的連通性,智能定位故障節點,時刻監測網絡健康狀态;
- 基于業務的DLB(Dynamic Load Balancing 動态負載均衡)策略實時調整,準确識别大象流、老鼠流、實時流,主動調整業務路徑;
- 支持SR(Segment Routing),基于标簽轉發,區分不同業務類型,實現端到端鏈路自動調優、倒換。
領先的架構設計,業内頂級品質
- 高品質的無阻塞交換架構
-
- CE12800擁有高品質的無阻塞交換網,同時具備五大關鍵特質:正交網闆設計、Clos交換架構、信元交換、VoQ(Virtual Output Queue)機制以及超大緩存;
- 正交網闆設計:CE12800業務闆卡與交換網闆采用完全正交設計,跨線卡業務流量通過正交連接器直接上交換網闆,背闆走線降低爲零(規避信号衰減),極大提升了系統帶寬和演進能力,整機容量可平滑擴展至百Tbps;
- Clos交換架構:CE12800采用三級Clos架構,交換網可靈活擴展;高效率的變長信元交換,具備動态選路能力,流量均衡分擔到多個交換網,保證交換矩陣無阻塞,從容應對數據中心内複雜多變的流量模型;
- VoQ機制:CE12800支持96K VoQ隊列,實現了基于交換網的精細化QoS功能。基于VoQ機制和入端口超大緩存,CE12800在入口側構建獨立的虛拟輸出隊列,對面向不同出口的流量進行端到端流控,保證了業務的統一調度和有序轉發,實現嚴格意義上的無阻塞交換。
- 高可靠的工業級硬件架構
-
- CE12800具備工業級的超高可靠性,核心交換機長期穩定運行,保障業務不間斷;
- 五大硬件全熱備:主控闆1+1熱備份;交換網闆N+M熱備份;監控闆1+1熱備份;電源采用雙路輸入,N+N備份,并自帶散熱系統;風扇框1+1備份,單風扇框内雙風扇對旋設計,散熱高效強勁;
- 三大總線全冗餘:監控總線1+1冗餘;管理總線1+1冗餘;數據總線1+1冗餘;保障系統内各類信号的可靠傳送;
- 獨立的三平面設計:控制平面、數據平面、監控平面完全隔離,提高系統可靠性,保持業務持續性。
- 高性能的VRP8軟件系統
-
- CE12800采用華爲新一代的VRP8操作系統,基于業界領先的全業務細粒度分布式架構技術,構建高性能和高可靠的軟件平台,提供永續性的在線服務;
- 高性能的細粒度分布式架構:作爲高端軟件系統平台,VRP8采用了全業務細粒度分布式架構,各種網絡協議和業務可以多實例分布式并行處理,充分發揮多CPU和多核并行處理的優勢,最大程度地提升了業務性能和可靠性;
- 高可靠的ISSU(In Service Software Upgrade)技術:VRP8支持ISSU技術,實現全業務在線升級。
創新的節能技術,最佳綠色先鋒
- 嚴格的前後風道設計
-
- 專利的前後風道設計,冷熱風道嚴格隔離,完全滿足數據中心機房标準;
- 線卡與交換網闆采用獨立風道,獨家解決了冷熱混風、風道級聯等問題,極大提升散熱效率;
- 采用對旋風扇設計,每風扇框2個風扇,強勁高效散熱;
- 風扇支持智能分區調速,按需散熱,節能降噪。
- 端口超低功耗
-
- CE12800采用了創新的節能技術,端口功耗優于業界水平50%,大幅降低數據中心機房能耗;
- 北美專業測試機構Miercom通過一系列嚴格的測試,對CE12800業界領先的低功耗進行了證實。
- 高效智能的供電系統
-
- 采用業界最高效率的數字電源模塊,效率高達96%;
- 實時功率測量,随時掌握系統功耗狀态,并可根據系統功耗狀态,智能控制電源模塊進入休眠狀态,降低能耗;
- 根據業務流量負載變化,CE12800各主要部件能耗按需調整,動态節能。
産品規格
項目 | CE12804S | CE12808S | CE12804 | CE12808 | CE12812 | CE12816 |
---|---|---|---|---|---|---|
交換容量 |
45/258 Tbps |
89/516 Tbps |
45/258 Tbps |
89/516 Tbps |
134/774 Tbps |
178/1032 Tbps |
包轉發率 |
43200 Mpps |
86400 Mpps |
43200 Mpps |
86400 Mpps |
129600 Mpps |
172800 Mpps |
業務槽位 | 4 | 8 | 4 | 8 | 12 | 16 |
交換網槽位 | 2 | 4 | 6 | 6 | 6 | 6 |
交換架構 | Clos交換架構、信元交換、VoQ、分布式大緩存 | |||||
風道類型 | 标準前後風道 | |||||
設備虛拟化 | 支持VS(Virtual System) | |||||
支持CSS(Cluster Switch System) | ||||||
支持SVF(Super Virtual Fabric) | ||||||
網絡虛拟化 | 支持M-LAG | |||||
支持TRILL | ||||||
支持VxLAN routing 和VxLAN bridging | ||||||
支持EVPN | ||||||
支持QinQ in VxLAN | ||||||
虛拟機感知與交換 | 支持VMware NSX | |||||
支持Agile Controller | ||||||
支持VEPA(Virtual Ethernet Port Aggregator) | ||||||
網絡融合 | 支持FCoE | |||||
支持DCBX、PFC、ETS | ||||||
數據中心互聯 | 支持BGP-EVPN | |||||
支持EVN跨數據中心二層網絡 | ||||||
可編程特性 | 支持OpenFlow協議 | |||||
支持ENP編程 | ||||||
支持OPS編程 | ||||||
支持開源網站上發布的Puppet、Ansible、OVSDB插件安裝 | ||||||
支持基于Linux容器技術,提供開源或者定制程序的開放編程環境 | ||||||
流量分析 | 支持Netstream功能 | |||||
支持硬件sFlow功能 | ||||||
VLAN | 支持Access、Trunk、Hybrid方式 | |||||
支持default VLAN | ||||||
支持QinQ | ||||||
支持MUX VLAN | ||||||
支持GVRP | ||||||
MAC地址功能 | 支持MAC地址自動學習和老化 | |||||
支持靜态、動态、黑洞MAC表項 | ||||||
支持源MAC地址過濾 | ||||||
支持基于端口和VLAN的MAC地址學習限制 | ||||||
IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動态路由協議 | |||||
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動态路由協議 | ||||||
支持IP分片重組 | ||||||
IPV6 | IPv6 over VxLAN | |||||
支持IPv6 over IPv4 | ||||||
支持IPv6 ND(Neighbor Discovery) | ||||||
支持PMTU發現(Path MTU Discovery) | ||||||
支持IPv6的TCP、Ping 、Tracert、Socket、UDP、RawIP | ||||||
組播 | 支持IGMP、PIM-SM、PIM-DM、MSDP、MBGP等組播路由協議 | |||||
支持IGMP Snooping | ||||||
支持IGMP Proxy | ||||||
支持組播成員接口快速離開 | ||||||
支持組播流量抑制 | ||||||
支持組播VLAN | ||||||
MPLS | 支持MPLS基本功能 | |||||
支持MPLS VPN/ VPLS /VPLS over GRE | ||||||
可靠性 | 支持微分段 | |||||
支持LACP | ||||||
支持STP、RSTP、VBST和MSTP | ||||||
支持BPDU保護、Root保護、環路保護 | ||||||
支持SmartLink及多實例 | ||||||
支持DLDP | ||||||
支持ERPS以太環保護協議(G.8032) | ||||||
支持硬件BFD(Bidirectional Forwarding Detection) | ||||||
支持VRRP、VRRP負載分擔、BFD for VRRP | ||||||
支持 BFD for BGP/IS-IS/OSPF/靜态路由 | ||||||
支持ISSU | ||||||
支持SR(Segment Routing) | ||||||
QoS | 支持基于Layer2、Layer3、Layer4優先級等的組合流分類 | |||||
支持ACL、CAR、Remark等動作 | ||||||
支持PQ、WFQ、PQ+WFQ等隊列調度方式 | ||||||
支持WRED、尾丢棄等擁塞避免機制 | ||||||
支持流量整形 | ||||||
運維 | 支持1588v2 | |||||
支持iPCA(Packet Conservation Algorithm for Internet) | ||||||
支持DLB(Dynamic Load Balancing) | ||||||
支持DPP (Dynamic Packet Prioritization) | ||||||
支持全網路徑探測 | ||||||
支持微秒級緩存監測 | ||||||
配置與維護 | 支持Console、Telnet、SSH等終端服務 | |||||
支持SNMPv1/v2c/v3等網絡管理協議 | ||||||
支持通過FTP、TFTP方式上載、下載文件 | ||||||
支持BootROM升級和遠程在線升級 | ||||||
支持熱補丁 | ||||||
支持用戶操作日志 | ||||||
支持ZTP | ||||||
安全和管理 | 支持802.1x認證 | |||||
支持RADIUS和HWTACACS用戶登錄認證 | ||||||
命令行分級保護、未授權用戶無法侵入 | ||||||
支持防範MAC攻擊、廣播風暴攻擊、大流量攻擊 | ||||||
支持ICMP實現ping和traceroute功能 | ||||||
支持端口鏡像和流鏡像 | ||||||
支持RMON | ||||||
機箱尺寸mm(寬×深×高) |
442*620 *352.8 (8U) |
442*620 *708.4 (16U) |
442*813 *486.15 (11U) |
442*813 *752.85 (17U) |
442*813 *975.1 (22U) |
442*905 *1597.4 (36U) |
機箱重量(空配) | <60Kg | <100Kg | <110Kg | <150Kg | <190Kg | < 290 Kg |
工作電壓 |
AC:90V~290V DC:-38.4V~-72V HVDC:192V~288V |
|||||
系統最大供電能力 | 6000W | 12000W | 6000W | 12000W | 18000W | 30000 W |
訂購信息
主設備 | |
---|---|
基本配置 | |
CE-RACK-A01 | FR42812總裝機櫃(800x1200x2000mm) |
CE12804S-AC | CE12804S 總裝機箱(含滿配風機盒) |
CE12808S-AC | CE12808S 總裝機箱(含滿配風機盒) |
CE12804S-DC | CE12804S 直流總裝機箱(含滿配風機盒) |
CE12808S-DC | CE12808S 直流總裝機箱(含滿配風機盒) |
CE12804-AC | CE12804 交流總裝機箱(含滿配監控闆和風機盒) |
CE12808-AC | CE12808 交流總裝機箱(含滿配監控闆和風機盒) |
CE12812-AC | CE12812 交流總裝機箱(含滿配監控闆和風機盒) |
CE12816-AC | CE12816 交流總裝機箱(含滿配監控闆和風機盒) |
CE12804-DC | CE12804 直流總裝機箱(含滿配監控闆和風機盒) |
CE12808-DC | CE12808 直流總裝機箱(含滿配監控闆和風機盒) |
CE12812-DC | CE12812 直流總裝機箱(含滿配監控闆和風機盒) |
CE12816-DC | CE12816 直流總裝機箱(含滿配監控闆和風機盒) |
主控處理單元 | |
CE-MPU-S | CE12800S主控闆 |
CE-MPU | 主控闆 |
交換單元 | |
CE-SFU-S | CE12800S交換網闆 |
CE-SFU04 | CE12804 交換網闆 |
CE-SFU08 | CE12808 交換網闆 |
CE-SFU12 | CE12812 交換網闆 |
CE-SFU16 | CE12816 交換網闆 |
千兆以太網電接口闆 | |
CE-L48GT | 48端口十兆/百兆/千兆以太網電接口闆(RJ45) |
千兆以太網光接口闆 | |
CE-L48GS | 48端口百兆/千兆以太網光接口闆(SFP) |
萬兆以太網電接口闆 | |
CE-L48XT | 48端口百兆/千兆/萬兆以太網電接口闆(RJ45) |
萬兆以太網光接口闆 | |
CE-L12XS | 12端口千兆/萬兆以太網光接口闆(SFP/SFP+) |
CE-L24XS | 24端口千兆/萬兆以太網光接口闆(SFP/SFP+) |
CE-L48XS | 48端口千兆/萬兆以太網光接口闆(SFP/SFP+) |
40GE光接口闆 | |
CE-L06LQ | 6端口40G以太網光接口闆(QSFP+) |
CE-L12LQ | 12端口40G以太網光接口闆(QSFP+) |
CE-L24LQ | 24端口40G以太網光接口闆(QSFP+) |
CE-L36LQ | 36端口40G以太網光接口闆(QSFP+) |
100GE光接口闆 | |
CE-L04CF | 4端口100G以太網光接口闆(CFP) |
CE-L12CF | 12端口100G以太網光接口闆(CFP2) |
CE-L12CQ | 12端口100G以太網光接口闆(QSFP28) |
CE-L36CQ | 36端口100G以太網光接口闆(QSFP28) |
CE-L72CM | 72端口100G以太網光接口闆(MXP) |
增值業務闆 | |
CE-FWA | CE12800下一代防火牆業務處理闆A |
CE-IPSA | CE12800入侵防禦和檢測業務處理闆A |
電源 | |
PHD-3000WA | 3000W 高壓直流電源模塊 |
PAC-2700WA | 2700W 交流電源 |
PDC-2200WA | 2200W 直流電源 |
軟件 | |
CE128-LIC-B | CloudEngine 12800 基本軟件 |
CE128-LIC-TRILL | TRILL功能授權 |
CE128-LIC-MPLS | MPLS功能授權 |
CE128-LIC-VS | Virtual System功能授權 |
CE128-LIC-IPV6 | IPV6功能授權 |
CE128-LIC-EVN | EVN 功能授權 |
CE128-LIC-FCFAL | CloudEngine 12800 FCF 所有端口 |
CE128-LIC-FCF48 | CloudEngine 12800 FCF 48 端口 |
資料 | |
CE128-DOC | CloudEngine 12800系列數據中心交換機産品文檔 |
組網應用
在數據中心典型應用
在數據中心的典型組網中,采用CE12800/CE8800/CE7800作爲網絡的核心交換機,CE8800/CE6800/CE5800作爲TOR交換機,與CE12800/CE8800/CE7800通過100GE/40GE/10GE端口互聯。采用TRILL、VxLAN等fabric協議組建無阻塞大二層網絡,保證虛拟機的大範圍遷移以及用戶業務的靈活部署。
注:TRILL、VxLAN技術也可部署于園區網,滿足不同業務區域的靈活部署需求。
在園區網的典型應用
在園區網的典型組網中,采用多台CE12800/CE8800/CE7800使用CSS/iStack技術虛拟爲一台核心交換機,在彙聚層使用多台CE8800/CE7800/CE6800使用iStack技術堆疊爲一台邏輯交換機,增加網絡可靠性的同時簡化管理。在接入層,使用經SVF、M-LAG等Cloud Fabric技術縱向虛拟化後的CE6800/CE5800,提供高密度的線速端口。
注:CSS、SVF、M-LAG技術同樣廣泛應用于數據中心,滿足用戶簡化管理的需求。
