S9300 系列T比特核心路由交換機

産品概述

Huawei S9300系列是華爲公司面向融合多業務的網絡架構而推出的新一代高端智能T比特核心路由交換機。該産品基于華爲公司智能多層交換的技術理念，在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上，實現高清視頻流承載、大容量無線網絡、彈性雲計算、硬件IPv6、一體化安全等業務應用，同時具備強大擴展性和可靠性Huawei S9300系列交換機廣泛适用于廣域網、城域網和數據中心，幫助運營商構建面向應用的網絡平台，提供交換路由一體化的端到端融合網絡。

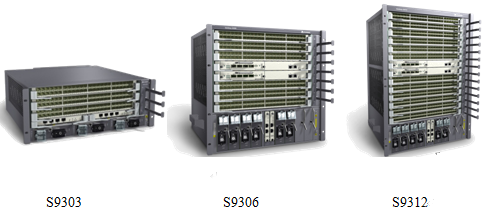

S9300系列提供S9303、S9306、S9312三種産品形态，支持不斷擴展的交換能力和端口密度。整個系列秉承模塊通用化、部件歸一化的設計理念，最小化備件成本，在保證設備擴展性的同時最大限度地保護用戶投資。此外，S9300作爲新一代智能交換機采用了多種綠色節能創新技術，在不斷提升性能及穩定性的同時，大幅降低設備能源消耗，減小噪聲污染，爲網絡綠色可持續發展提供領先的解決方案。

産品特性

先進交換架構提升網絡擴展性

  • 背闆具備良好的擴展性，可平滑擴展至更高帶寬，支持單端口速率40G，同時完美兼容現網闆 卡，保護初始投資。
  • 超高萬兆端口密度，單台設備支持480個萬兆端口，助力企業園區和數據中心迎來全萬兆核心時代。

運營級高可靠性設計，保障企業應用永續運行

  • S9300所有關鍵器件,如主控、電源、風扇等均采用冗餘設計，所有模塊均支持熱插拔。
  • CSS集群創新性采用交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低 下的架構難題，提供業界主機間最大的256G集群帶寬，同時可以通過跨框鏈路聚合提高鏈路的利 用率，并消除單點故障。
  • 支持完善的運維檢測與性能管理802.3ah、802.1ag和ITU-Y.1731，能夠對網絡傳輸中的時延、抖動等參數進行精确統計，實時監測網絡運行情況，并在設備故障發生時快速定位。

完善的QOS機制

  • S9300提供高品質的QOS（Quality of Service）能力，支持Layer2~Layer7的流分類技術，具備完善的 隊列調度算法、擁塞控制算法，能夠對數據流實現多級的精确調度，從而滿足不同用戶、不同業 務等級的服務質量要求。

全業務以太交換平台

  • 支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，滿足企業VPN等用戶的接入需求。
  • 支持完善的二、三層組播協議，線卡硬件具備線速的跨VLAN組播複制能力，獨立的組播QOS隊 列，優先滿足視頻和音頻等低時延業務轉發。
  • 軟件平台提供多種路由協議滿足企業建網要求，支持從中小企業到超大型跨國公司級大規模路 由，支持IPv6，能夠爲企業網絡提供平滑升級能力。

虛拟化數據中心交換平台

  • 首創交換網CSS集群，分布式跨設備鏈路聚合技術，有效利用數據中心内部帶寬資源，實現數據中 心内部數據交換對物理鏈路無感知。
  • 針對大型分布式計算數據中心業務模型，專門設計大緩存線卡，支持單端口200ms數據流量緩 存，解決分布式高性能計算網絡瞬間流量過大丢包問題。

高性能IPv6業務能力

  • S9300軟硬件平台均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
  • 支持IPv4/IPv6雙協議棧，支持多種隧道技術，支持IPv6靜态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6組播，滿足IPv6獨立組網和IPv4/IPv6混合組網要求。
  • 支持完善的AAA機制，根據策略對接入用戶進行認證、授權和計費。支持802.1X、Portal、Guest VLAN，支持用戶動态接入認證，與其他主流廠商的NAC互通。

創新節能打造低碳網絡

  • 主機“旋轉”風道設計，提高整機散熱效率，采用芯片“變流”技術，實現按流量動态調整功 率，降低整機功耗11%。支持端口休眠，無流量不耗電。
  • 獨立風扇分區控制，進一步降低功耗和噪聲污染，智能風扇調速策略，采用小區間控溫技術，有效降低轉速，并延長風扇使用壽命。
  • 智能POE供電，可以實現基于PD設備角色啓動不同的能源管理方案，保持設備能源管理彈性。
  • 支持IEEE 802.3az能效以太網标準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀态 快速轉換，低流量低功耗。

産品規格

項目 S9303 S9306 S9312
交換容量

768Gbps/1.92Tbps

2Tbps/5.12Tbps

2Tbps/5.12Tbps
包轉發率 576Mpps/1440Mpps 1152Mpps/2880Mpps 1344Mpps/3360Mpps
業務槽位 3 6 12
VLAN 支持Access、Trunk、Hybrid方式
支持default VLAN
支持VLAN 交換
支持QinQ、增強型靈活QinQ
支持基于MAC的動态VLAN分配
MAC地址功能 支持MAC地址自動學習和老化
支持靜态、動态、黑洞MAC表項
支持源MAC地址過濾
支持基于端口和VLAN的MAC地址學習限制
STP/ERPS 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)
支持BPDU保護、Root保護、環路保護
支持BPDU Tunnel
支持ERPS以太環保護協議（G.8032）
IP路由

支持RIP、OSPF、ISIS、BGP等IPv4動态路由協議
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動态路由協議
組播 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping
支持 PIM DM、PIM SM、PIM SSM
支持MSDP、MBGP
支持用戶快速離開機制
支持組播流量控制
支持組播查詢器
支持組播協議報文抑制功能
支持組播CAC
支持組播ACL
MPLS 支持MPLS基本功能
支持MPLS OAM
支持MPLS TE
支持MPLS VPN/VLL/VPLS
可靠性 支持LACP、支持跨設備E-Trunk
支持VRRP、BFD for VRRP
支持 BFD for BGP/IS-IS/OSPF/靜态路由
支持 NSF、GR for BGP/IS-IS/OSPF/LDP
支持TE FRR、IP FRR
支持以太網OAM 802.3ah和802.1ag(硬件級)
支持 ITU-Y.1731
支持DLDP
QoS 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類
支持ACL、CAR、Remark、Schedule等動作
支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式
支持WRED、尾丢棄等擁塞避免機制
支持流量整形
配置與維護 支持Console、Telnet、SSH等終端服務
支持SNMPv1/v2/v3等網絡管理協議
支持通過FTP、TFTP方式上載、下載文件
支持BootROM升級和遠程在線升級
支持熱補丁
支持用戶操作日志
安全和管理 802.1x認證，Portal認證
支持NAC
支持RADIUS和HWTACACS用戶登錄認證
命令行分級保護，未授權用戶無法侵入
支持防範DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊
支持ICMP實現ping和traceroute功能
支持RMON
綠色節能 支持802.3az能效以太網
機箱尺寸mm（寬×深×高） 442×476×175 442×476×442 442×476×664
機箱重量（空配） <15Kg <30Kg <45Kg
工作電壓

DC：–38.4V～–72V

AC：90V～290V
整機最大功耗

≤800W

≤1600W

≤1600W
整機最大POE功率

2200W

8800W

8800W

訂購信息

9300基本配置
LE0BN66EDC 直流總裝機櫃(600X600X2200mm)
LE0BN66EAC 交流總裝機櫃(600X600X2200mm)
LE0KS9303 S9303總裝機箱
LE0KS9306 S9306總裝機箱
LE0KS9306 S9306總裝機箱
LE0KS9312 S9312總裝機箱
LE0BS9306P1 S9306 POE總裝機箱
LE0BS9312P1 S9312 POE總裝機箱
LE0M00FBXB00 風機盒
LE0MACPJBX01 APD32-2-4分線盒
監控闆
LE0DCMUA0000 集中監控闆
主控闆
LE0MMCUA S9303 主控處理單元A
LE0DMCUA S9303 主控處理單元A-時鐘
LE0MSRUA S9306/S9312 主控處理單元A
LE0DSRUA S9306/S9312 主控處理單元A-時鐘
LE0D00SRUB00 S9306/S9312 主控處理單元B-時鐘
主控業務子卡
LE0MFSUA 增強靈活業務子卡
LE0D0VSTSA00 集群業務子卡
百兆以太網電接口闆
LE0MF48TA 48端口百兆以太網電接口闆(EA,RJ45)
LE0MF48TC 48端口百兆以太網電接口闆(EC,RJ45)
百兆以太網光接口闆
LE0MF48SA 48端口百兆以太網光接口闆(EA,SFP)
LE0MF48SC 48端口百兆以太網光接口闆(EC,SFP)
百兆/千兆以太網電接口闆
LE0DT24XEA00 24端口百兆/千兆以太網電接口和2端口萬兆以太網光接口闆(EA,RJ45/ XFP)
LE0DG24TFA00 24端口百兆/千兆以太網電接口闆(FA,RJ45)
LE0MG48TA 48端口百兆/千兆以太網電接口闆(EA,RJ45)
LE0DG48TFA00 48端口百兆/千兆以太網電接口闆(FA,RJ45)
LE0DG48TBC00 48端口百兆/千兆以太網電接口闆(BC,RJ45) **
LE0MG48TC 48端口百兆/千兆以太網電接口闆(EC,RJ45)
LE0MG48TD 48端口百兆/千兆以太網電接口闆(ED,RJ45)
百兆/千兆以太網光接口闆
LE0MG24SA 24端口百兆/千兆以太網光接口闆(SA,SFP)
LE0MG24SC 24端口百兆/千兆以太網光接口闆(EC,SFP)
LE0MG24SD 24端口百兆/千兆以太網光接口闆(ED,SFP)
LE0MG24CA 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口闆(SA,SFP/RJ45)
LE0DS24XEA00 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口
LE0D024XC00 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口
LE0MG48SA 48端口百兆/千兆以太網光接口闆(EA,SFP)
LE0DG48SFA00 48端口百兆/千兆以太網光接口闆(FA,SFP)
LE0DG48SBC00 48端口百兆/千兆以太網光接口闆(BC,SFP) *
LE0MG48SC 48端口百兆/千兆以太網光接口闆(EC,SFP)
LE0MG48SD 48端口百兆/千兆以太網光接口闆(ED,SFP)
百兆/千兆以太網光電混合接口闆
LE0DG48CEAT0 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口闆(EA,RJ45/SFP)
萬兆以太網光接口闆
LE0MX2UXA 2端口萬兆以太網光接口闆(EA,XFP)
LE0MX2UXC 2端口萬兆以太網光接口闆(EC,XFP)
LE0MX4UXA 4端口萬兆以太網光接口闆(EA,XFP)
LE0MX4UXC 4端口萬兆以太網光接口闆(EC,XFP)
LE0DX4UXED00 4端口萬兆以太網光接口闆(ED,XFP)
LE0DX12XSA00 12端口萬兆以太網光接口闆(SA,SFP+)
LE0DX16SFC00 16端口萬兆以太網光接口闆(FC,SFP+)
LE0DX40SFC00 40端口萬兆以太網光接口闆(FC,SFP+)
百兆/千兆以太網光電混合接口闆
LE1D2L02QFC0 48端口百兆/千兆以太網POE電接口闆(EA,RJ45,POE)
40GE以太網光接口闆
LE1D2L02QFC0 2端口40GE以太網接口闆(FC,QSFP+)
光模塊
FE-SFP光模塊
S-SFP-FE-LH40-SM1310 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC)
S-SFP-FE-LH80-SM1550 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC)
SFP-FE-SX-MM1310 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC)
eSFP-FE-LX-SM1310 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC)
GE-SFP模塊
SFP-1000BaseT 電模塊-SFP-GE-電接口模塊(100m,RJ45)
eSFP-GE-SX-MM850 光模塊-eSFP-GE-多模模塊(850nm,0.5km,LC)
SFP-GE-LX-SM1310 光模塊-SFP-GE-單模模塊(1310nm,10km,LC)
S-SFP-GE-LH40-SM1310 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC)
S-SFP-GE-LH40-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC)
S-SFP-GE-LH80-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC)
eSFP-GE-ZX100-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,100km,LC)
10GE-XFP光模塊
XFP-SX-MM850 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC)
XFP-STM64-LX-SM1310 光模塊-XFP-10G-單模模塊(1310nm,10km,LC)
XFP-STM64-LH40-SM1550 光模塊-XFP-10G-單模模塊(1550nm,40km,LC)
XFP-STM64-SM1550-80km 光模塊-XFP-10G-單模模塊(1550nm,80km,LC)
10GE-SFP+光模塊
OMXD30000 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC)
OSX010000 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC)
OSX040N01 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC)
OSXD22N00 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM)
40GE-QSFP+光模塊
QSFP-40G-SR4 光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO)
QSFP-40G-iSR4 40GBase-SR4光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO) (可對接4個SFP+)
QSFP-40G-LR4 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC)
QSFP-40G-eiSR4 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO) (可對接4個SFP+)
BIDI-SFP光模塊
SFP-FE-LX-SM1310-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC)
SFP-FE-LX-SM1550-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC)
SFP-GE-LX-SM1310-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC)
SFP-GE-LX-SM1490-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC)
SFP-GE-BXU1-SC 1000Base-BIDI單纖雙向光模塊-SFP-GE-單模模塊(TX1490nm/RX1310nm,10km,SC)
LE2MGSC40ED0 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC)
LE2MGSC40DE0 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC)
電源
LE0MPSD16 直流電源模塊
LE0MPSA08 800W交流電源模塊
W0PSA2200 2200W交流電源模塊
LE0MDCPDBX00 前維護機櫃配電盒
LE0MACPJBX00 智能增值特服電源分線盒(8路輸出,每路輸出額定電流10A)
特殊電纜
LE0CQP10QP00 QSFP高速電纜-10m
軟件
LE1SMS239300 S9300基本軟件，V200R003
LE0SMPLS9300 MPLS功能授權
LE0SNQAF9300 NQA功能授權
LE0SIPV69300 IPV6功能授權
資料
LE0I000DOC00 S9300 T比特路由交換機 産品文檔
安裝材料
E000FMT00 盤纖盒組件

解決方案應用

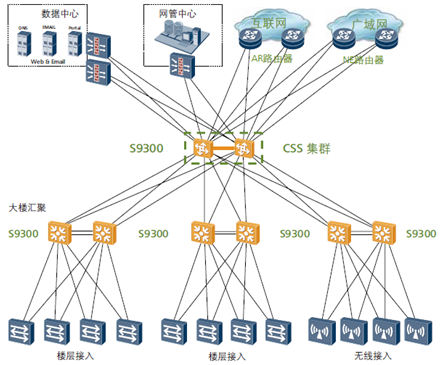

大型園區網解決方案

    S9300核心交換機能夠爲用戶組建高可靠、高性能、業務易擴展、易管理的企業園區網絡。S9300具備分布式IPv4/IPv6/MPLS全線速交換能力，滿足企業園區核心、彙聚節點高密萬兆海量數據吞吐能力。S9300支持無線AC控制模塊，園區核心與WLAN控制合一，節省建網投資。

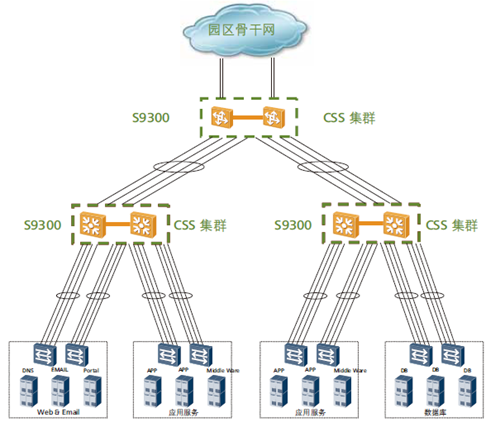

大型數據中心解決方案

    S9300系列交換機可以作爲大型數據中心的高密萬兆核心和萬兆彙聚節點，助力企業構築高可靠、無阻塞、虛拟化的數據中心網絡。S9300支持ISSU、IP FRR、硬件級BFD、NSF、VRRP、E-Trunk等高可靠性技術，實現數據中心業務永續運行。S9300提供CSS集群，提高網絡IT利用效率，降低網絡維護成本。
