S600-E系列交換機是華爲公司基于教育行業應用場景要求,專爲教育行業研發的新一代高性能、高安全、智能管理,具備大規模用戶接入能力的三層以太交換機産品。S600-E系列交換機基于新一代高性能硬件和華爲公司統一的VRP(Versatile Routing Platform)軟件平台,具備豐富的IPv6特性,SAVI等多樣的安全控制,可作爲Client接入SVF超級虛拟交換網,簡化網絡管理,滿足各類教育園區接入、彙聚等應用場景。
産品外觀
S600-E系列包括如下款型:
産品外觀 | 描述 |
---|---|
S628-E |
|
S628X-E |
|
S628-PWR-E |
|
S628X-PWR-E |
|
S652-E |
|
S652X-E |
|
S652-PWR-E |
|
S652X-PWR-E |
|
産品特性
靈活的以太組網
- S600-E不僅支持傳統的STP/RSTP/MSTP生成樹協議,還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議,适用于半環、整環、級聯環等各種組網,其協議簡單可靠、維護方便,并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準,該标準基于傳統的以太網MAC和網橋功能,實現以太環網的毫秒級快速保護倒換。
- S600-E支持SmartLink功能。S600-E通過多條鏈路接入到多台彙聚交換機上,實現了上行鏈路的備份,極大地提升了接入側設備的可靠性。
- S600-E支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速檢測鏈路故障。
成熟豐富的IPv6特性
- S600-E基于成熟穩定的VRP平台,支持IPv4/IPv6雙協議棧、IPv6路由協議RIPng。S600-E既可以部署在純IPv4或IPv6網絡,也可以部署在IPv4與IPv6共存的網絡,充分滿足網絡從IPv4向IPv6過渡的需求。
- 校園網通常是一個開放的網絡,給IPv6 非法主機的接入帶來了便利,爲此S600-E交換機提供了SAVI功能,提供ND snooping與DHCPv6 snooping,對用戶的IPv6地址進行綁定,以防止IPv6地址仿冒和非法主機接入。
大規模的用戶接入
- 随著高校的人數規模不斷擴張,網絡接入用戶數也随著大規模增加,這對網絡的用戶接入能力是一個很大的挑戰。華爲S600-E可在大型高教園區充當接入層設備,提供16K MAC,更好的滿足教育園區大規模用戶接入需求。
完備的安全管控
- 校園網采用大量的ADSL撥号上網,爲滿足校園網上網認證需求,華爲S600-E支持PPPoE+特性,同時給用戶分配IPv4和IPv6地址,提供更高接入安全的同時,簡化運維。
- ARP攻擊和ARP病毒是影響校園網絡安全的普遍威脅,S600-E系列交換機支持豐富的ARP防攻擊:支持ARP入侵檢測,支持ARP報文限速功能,防止ARP泛洪攻擊;支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊将交換機ARP表項占滿;支持自定義ACL,支持DHCP Snooping,支持端口、IP和MAC靜态綁定,防止ARP中間人攻擊,欺騙網關。
- S600-E支持MAC地址認證、Portal認證和802.1x認證,實現用戶策略(VLAN、QoS、ACL)的動态下發。
- S600-E支持完善的DoS類防攻擊、用戶類防攻擊。其中,DoS類防攻擊主要針對交換機本身的攻擊,包括SYN Flood、Land、Smurf、ICMP Flood;用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP request flood、改變 DHCP CHADDR 值等等。
精準網流分析
- S600-E支持sFlow功能。S600-E按照标準定義的方式,對交換機的流量按需采樣,實時上送到流量分析平台,用于生成統計信息圖表,爲校園網絡的日常維護、業務調整等提供參考。
智能簡化的管理
- S600-E可作爲SVF超級虛拟交換網的Client角色,實現将原來“核心/彙聚+接入交換機+AP”的網絡架構,虛拟化爲一台設備進行管理,提供業界最簡化的網絡管理方案,簡化設備管理,實現接入交換機和無線AP的即插即用;實現業務配置模闆化,在核心設備上配置後自動下發到接入設備,實現集中管控,簡化業務配置,靈活調整。
- S600-E支持智能iStack堆疊,将多台交換機組合在一起,從邏輯上組合成一台虛拟交換機。S600-E支持電口堆疊。iStack堆疊系統通過多台成員設備之間冗餘備份,提高了設備級的可靠性;通過跨設備的鏈路聚合功能,提高了鏈路級的可靠性。
- iStack提供了強大的網絡擴展能力,通過增加成員設備,可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。
- iStack簡化了配置和管理, 堆疊形成後,多台物理設備虛拟成爲一台設備,用戶可以通過任何一台成員設備登錄堆疊系統,對堆疊系統所有成員設備進行統一配置和管理。
産品特性
項目 |
S628-E S628-PWR-E |
S628X-E S628X-PWR-E |
S652-E S652-PWR-E |
S652X-E S652X-PWR-E |
---|---|---|---|---|
固定端口 | 24個10/100/1000Base-T以太網端口,4個千兆SFP端口 | 24個10/100/1000Base-T以太網端口,4個萬兆SFP+端口 | 48個10/100/1000Base-T以太網端口,4個千兆SFP端口 | 48個10/100/1000Base-T以太網端口,4個萬兆SFP+端口 |
MAC地址表 |
支持16K MAC地址 支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項 支持源MAC地址過濾 支持接口MAC地址學習個數限制 |
|||
VLAN特性 |
支持4K個VLAN 支持Guest VLAN、Voice VLAN 支持GVRP協議 支持MUX VLAN功能 支持基于MAC/協議/IP子網/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 |
|||
環網保護技術 |
支持RRPP環型拓撲和RRPP多實例 支持SmartLink樹型拓樸和SmartLink多實例,提供主備鏈路的毫秒級保護 支持智能以太保護SEP協議 支持ERPS以太環保護協議(G.8032) 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 支持BPDU保護、根保護和環回保護 支持BPDU Tunnel |
|||
可靠性 |
支持以太網OAM 802.3ah和802.1ag 支持 ITU-Y.1731 支持DLDP 支持LACP |
|||
IP路由 | 靜态路由、RIP、RIPng、OSPF 、OSPFv3 | |||
IPv6特性 |
支持ND(Neighbor Discovery) 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL 支持MLD v1/v2snooping(Multicast Listener Discovery snooping) |
|||
組 播 |
支持IGMP v1/v2/v3 Snooping和快速離開機制 支持VLAN内組播轉發和組播多VLAN複制 支持捆綁端口的組播負載分擔 支持可控組播 支持基于端口的組播流量統計 |
|||
QoS/ACL |
支持對端口入方向、出方向進行速率限制 支持報文重定向 支持基于端口的流量監管,支持雙速三色CAR功能 每端口支持8個隊列 支持WRR、DRR、SP、WRR+SP、DRR+SP隊列調度算法 支持報文的802.1p和DSCP優先級重新标記 支持L2(Layer 2)~L4(Layer 4)包過濾功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能 支持基于隊列限速和端口整形的功能 |
|||
接入認證 |
支持IEEE 802.1X認證,支持單端口最大用戶數限制 支持AAA認證,支持Radius、HWTACACS、NAC等多種方式 支持PPPOE+ 支持DHCP Relay、DHCP Server、DHCPv6 Relay,DHCPv6 Server,SAVI |
|||
安全特性 |
用戶分級管理和口令保護 支持防止DOS、ARP攻擊功能、ICMP防攻擊 支持IP、MAC、端口、VLAN的組合綁定 支持端口隔離、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址 支持MAC地址學習數目限制 支持SSH V2.0 支持HTTPS 支持CPU保護功能 支持黑名單和白名單 支持DHCP Snooping、DHCP Security,ND Snooping |
|||
防雷 | 業務端口防雷能力:7KV | |||
超級虛拟交換網(SVF) |
支持作爲SVF client零配置即插即用 支持自動加載client的大包和補丁 支持業務一鍵式自動下發 client支持獨立運行 |
|||
管理和維護 |
支持智能堆疊iStack 支持Telnet遠程配置、維護 支持SNMPv1/v2c/v3 支持RMON 支持eSight網管系統、支持WEB網管特性 支持HTTPS 支持系統日志、分級告警 支持802.3az能效以太網EEE 支持斷電告警Dying gasp功能 支持sFlow |
|||
互通性 |
VBST基于VLAN生成樹協議(和PVST/PVST+/RPVST 互通) LNP 鏈路類型協商協議(和DTP相似功能) VCMP VLAN集中管理協議(和VTP相似功能) |
|||
環境要求 | 長期工作溫度:0℃~45℃ 相對濕度:5%~95%(無凝露) | |||
輸入電壓 |
AC:
額定電壓範圍:100-240V AC;50~60Hz 最大電壓範圍:90-264V AC;47~63Hz |
|||
外形尺寸(寬×深×高) | S628-E/S628X-E/S652-E/S652X-E: 442.0mm×220.0mm×43.6mm S628-PWR-E/S628X-PWR-E/S652-PWR-E/S652X-PWR-E: 442.0mm×310.0mm×43.6mm |
組網應用

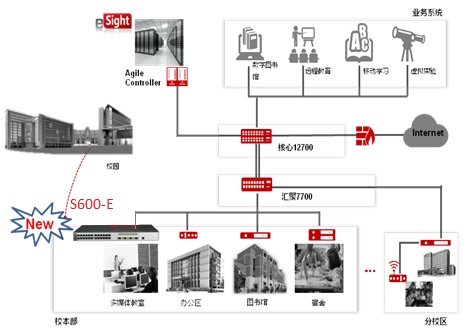

S600-E構建大型敏捷校園網絡
S600-E交換機可作爲大型校園的接入層設備,提供更大規模用戶接入能力,支持SAVI等安全特性,滿足校園安全管控需求,支持豐富的IPv6特性,滿足高校向IPv6網絡轉型的需求,作爲SVF超級虛拟交換網的Client角色,實現即插即用零配置。
S600-E構建中小型校園網絡
S600-E交換機可作爲中小型校園的接入層設備,核心層部署S5720-HI,整網構建SVF超級虛拟交換網,滿足高性能、高可靠的需求下充分簡化網絡管理。
訂購信息
S600-E系列教育專用交換機主機選購一覽表:
産品描述 |
---|
S628-E(24個10/100/1000Base-T以太網端口,4個千兆SFP,交流供電) |
S628X-E(24個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電) |
S628-PWR-E(24個10/100/1000Base-T PoE+以太網端口,4個千兆SFP,370W PoE交流供電) |
S628X-PWR-E(24個10/100/1000Base-T PoE+以太網端口,4個萬兆SFP+,370W PoE交流供電) |
S652-E(48個10/100/1000Base-T以太網端口,4個千兆SFP,交流供電) |
S652X-E(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電) |
S652-PWR-E(48個10/100/1000Base-T PoE+以太網端口,4個千兆SFP,370W PoE交流供電) |
S652X-PWR-E(48個10/100/1000Base-T PoE+以太網端口,4個萬兆SFP+,370W PoE交流供電) |
更多信息,敬請訪問華爲企業業務網站 或聯系華爲當地銷售機構
