S3700系列企業交換機

産品概述

S3700系列企業交換機(以下簡稱S3700),是華爲公司推出的新一代綠色節能的三層以太交換機。它基于新一代高性能硬件和華爲VRP(Versatile Routing Platform)軟件平台,針對企業用戶園區彙聚、接入等多種應用場景,提供簡單便利的安裝維護手段、靈活的VLAN部署和PoE供電能力、豐富的路由功能和IPv6平滑升級能力,并通過融合堆疊、虛拟路由器冗餘、快速環網保護等先進技術有效增強網絡健壯性,助力企業搭建面向未來的IT網絡。
S3700 系列交換機爲盒式産品設備,機箱高度爲1U,提供标準型(SI)、增強型(EI)兩種産品版本,标準型支持二層和基本的三層功能,增強型支持複雜的路由協議和豐富的業務特性。

産品型号和外觀

S3700系列交換機包括如下款型:
産品外觀 描述

S3700-28TP-SI-AC

S3700-28TP-EI-AC

S3700-28TP-SI-DC

S3700-28TP-EI-DC

  • 24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo

  • 分交流供電和直流供電兩種機型

  • 包轉發率:14.1Mpps

  • 交換容量:64Gbps

S3700-28TP-EI-MC-AC

  • 24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,2個監控口

  • 交流供電

  • 包轉發率:14.1Mpps

  • 交換容量:64Gbps

S3700-28TP-PWR-EI

  • 24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo

  • 雙電源,可插拔,交流供電

  • 支持PoE+

  • 包轉發率:14.1Mpps

  • 交換容量:64Gbps

S3700-28TP-EI-24S-AC

  • 24個百兆SFP,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo

  • 交流供電

  • 包轉發率:14.1Mpps

  • 交換容量:64Gbps

S3700-52P-SI-AC

S3700-52P-EI-AC

  • 48個10/100Base-TX,2個100/1000Base-X SFP,2個1000Base-X SFP

  • 交流供電

  • 包轉發率:17.7Mpps

  • 交換容量:64Gbps

S3700-52P-PWR-EI

  • 48個10/100Base-TX,2個100/1000Base-X SFP,2個1000Base-X SFP

  • 雙電源,可插拔, 交流供電

  • 支持PoE+

  • 包轉發率:17.7Mpps

  • 交換容量:64Gbps

S3700-52P-EI-48S-AC

  • 48個100Base-FX SFP,2個100/1000Base-X SFP,2個1000Base-X SFP

  • 交流供電

  • 包轉發率:17.7Mpps

  • 交換容量:64Gbps

S3700-52P-EI-24S-AC

  • 24個10/100Base-TX,24個100Base-FX SFP,2個100/1000Base-X SFP,2個1000Base-X SFP,

  • 交流供電

  • 包轉發率:17.7Mpps

  • 交換容量:64Gbps

産品特性和優勢

強大的多業務支持能力

  • S3700支持Multi-VPN-Instance CE(MCE) 功能,實現了不同VPN用戶在同一台設備上的隔離,有效解決用戶數據安全問題,同時降低用戶投資成本。
  • S3700支持IGMP Snooping/Filter/Fast Leave/Proxy等協議。S3700支持線速的跨VLAN組播複制功能,支持捆綁端口的組播負載分擔,支持可控組播,充分滿足IPTV和其他組播業務需求。

PoE特性

  • S3700 PWR全系列交換機支持完善的PoE(Power over Ethernet)解決方案,用戶可靈活配置PoE端口是否供電以及何時供電。
  • S3700 PWR全系列交換機可以通過配置不同功率的PoE電源支持PoE功能,可通過網線向遠端下挂設備(如IP Phone、WLAN AP、Security、Bluetooth AP等)提供-48V直流電源。作爲供電方PSE(Power Sourcing Equipment)設備,支持IEEE802.3af及802.3at (PoE+)供電标準,同時兼容不符合802.3af及802.3at标準的PD(Powered Device)設備,并支持綠色PoE節電應用模式。其中802.3at單端口供電功率高達30W,方便接入更大功率的終端。

豐富的QoS策略和安全機制

  • S3700能基于五元組、IP優先級、TOS、DSCP、IP協議類型、ICMP類型、TCP源端口、VLAN、以太網幀協議類型、CoS等信息,實現複雜流分類功能。S3700支持基于流的雙速三色限速功能,每端口支持8個優先級隊列,支持WRR、DRR、SP、WRR+SP、DRR+SP多種隊列調度算法,有效地保證話音、視頻和數據業務質量。
  • S3700提供多種安全保護功能。支持DoS(Denial of Service)類防攻擊、網絡的防攻擊、用戶的防攻擊等功能。其中DoS類防攻擊主要包括SYN Flood、Land、Smurf、ICMP Flood。網絡的防攻擊主要是指STP的BPDU/Root攻擊。用戶的防攻擊涉及DHCP仿冒攻擊、中間人攻擊、IP/MAC Spoofing 攻擊、DHCP request flood、改變 CHADDR 值的 DoS 攻擊等等。
  • S3700支持通過建立和維護DHCP Snooping 綁定表,偵聽接入用戶的MAC/IP 地址、租用期、VLAN-ID、接口等信息,解決 DHCP 用戶的IP 和端口跟蹤定位問題。同時,對不符合綁定表項的非法報文(ARP欺騙報文、擅自修改IP地址等)直接丢棄,有效防止黑客或攻擊者通過ARP報文實施園區網常見的“中間人”攻擊。利用DHCP Snooping 的信任端口特性還可以保證DHCP Server 的合法性。
  • S3700支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊将交換機ARP表項占滿,導緻正常用戶無法上網。同時,支持IP Source Guard特性,防止包括MAC 欺騙、IP欺騙、MAC/IP欺騙在内的非法地址仿冒帶來的DOS攻擊。
  • S3700支持集中式MAC地址認證和802.1x 認證功能,支持用戶賬号、IP、MAC、VLAN、端口等用戶标識元素的動态或靜态綁定,可識别客戶端是否安裝病毒防範系統。并支持用戶策略(VLAN、QoS、ACL)的動态下發。
  • S3700支持基于端口的源MAC地址學習限制功能,有效防止用戶源MAC欺騙沖擊設備MAC表項,導緻正常用戶無法學到MAC表而泛洪的問題等。

豐富的路由特性和IPv6特性

  • S3700支持靜态路由、RIPv1、RIPv2、OSPF、BGP等多種路由協議。
  • S3700硬件支持IPv4/IPv6雙棧和IPv6 over IPv4隧道(包括手工Tunnel,6to4 Tunnel,ISATAP Tunnel),三層線速轉發。既可以用于純IPv4或IPv6網絡,也可以用于IPv4到IPv6共存的網絡,組網方式靈活,充分滿足當前網絡從IPv4向IPv6過渡的需求。
  • S3700支持豐富的IPv6路由協議,包括RIPng、OSPFv3。支持IPv6的鄰居發現協議(Neighbor Discovery Protocol,NDP),管理鄰居節點的交互。支持PMTU發現(Path MTU Discovery)機制,可以找到從源端到目的端的路徑上一個合适的MTU 值,以便有效地利用網絡資源并得到最佳的吞吐量。

良好的可擴展性和高可靠的保護機制

  • S3700支持智能堆疊iStack功能,多台交換機通過堆疊電纜有效連接即可自動組建堆疊虛拟框式架構,實現多台設備的擴展提升接入容量。堆疊後的邏輯系統具有單一管理IP,大大降低系統運維的成本。與傳統組網技術相比,堆疊系統避免了每台設備獨立上行造成線路成本增加。
  • S3700不僅支持傳統的STP/RSTP/MSTP生成樹協議,還支持RRPP(Rapid Ring Protection Protocol,快速環網保護協議)、SEP( Smart Ethernet Protection,智能以太保護)等增強型以太可靠性技術,實現毫秒級鏈路保護倒換,保證高可靠性的網絡質量。此外,針對RRPP提供多實例功能,可實現鏈路負載分擔,進一步提高了鏈路帶寬利用率。
  • S3700支持BFD(Bidirectional Forwarding Detection,鏈路快速檢測功能),能爲OSPF、VRRP等協議提供毫秒級檢測機制,提高了網絡可靠性。S3700遵循IEEE 802.1ag提供點到點以太網故障管理功能,IEEE 802.3ah可以用于檢測用戶側最後一公裏以太網直連鏈路上的故障。
  • S3700可靠性設計擁有很強的擴展性和兼容能力,能和現網已有設備混合組網,既保護了用戶投資,又爲新業務的引入提供了有力的保障。

貼心的免維護和可管理特性

  • S3700具有獨特的免維護設計,支持設備自動批量遠程升級。S3700支持多種維護和管理模式,全面監控各種狀态數據。此外,還支持SNMP、NTP(Network Time Protocol)、SSH V2.0、HWTACACS、RMON、基于端口的流量統計,支持NQA網絡質量分析。
  • S3700支持GVRP(GARP VLAN Registration Protocol,GARP VLAN注冊協議),實現VLAN動态分發、注冊和傳播VLAN屬性,減少手工配置量、保證VLAN配置正确性,減少因爲配置不一緻而導緻的網絡互通問題。
  • S3700支持MUX VLAN(Multiplex VLAN )功能。MUX VLAN提供了一種在VLAN的端口間進行二層流量隔離的機制。采用兩層VLAN隔離技術,隻有上層VLAN全局可見,下層VLAN相互隔離。MUX VLAN通常用來防止連接到某些接口或接口組的網絡設備之間的相互通信,但卻允許與默認網關進行通信。例如在企業内部網,客戶端口可以同服務器端口通訊,但客戶端口之間不能通訊。

獨具匠心的無風扇和靜音節能設計

  • S3700-28TP系列電口設備采用無風扇設計,大幅降低設備功耗,實現設備運行無噪音,減少機械故障點,同時免除凝露腐蝕和塵土侵害。
  • S3700采用新一代高集成芯片節能電路設計,散熱均衡,支持空閑端口休眠,充分節省電源功耗。
  • S3700輻射低,達到家用電器标準,對人體無危害。

産品規格

項目 S3700-SI* S3700-EI*
端口描述

S3700-28TP-EI**/S3700-28TP-SI/S3700-28TP-PWR-EI/S3700-28TP-EI-MC:24*10/100Base-TX
S3700-52P-EI/S3700-52P-SI/S3700-52P-PWR-EI:48*10/100Base-T
S3700-28TP-EI-24S:24*100Base-FX
S3700-52P-EI-24S:24*10/100Base-T+24*100Base-FX
S3700-52P-EI-48S:48*100Base-FX

SI/EI 28口設備:4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo

SI/EI 52口設備:2*100/1000Base-X, 2*1000Base-X
MAC地址表

遵循IEEE 802.1d标準
支持16K MAC 地址表
支持MAC地址自動學習和老化
支持靜态、動态、黑洞MAC表項
支持源MAC地址過濾

VLAN特性

支持4K個VLAN
支持Guest VLAN、Voice VLAN、Super VLAN
支持基于MAC/協議/IP子網的VLAN
支持QinQ功能
支持靈活QinQ功能
支持1:1和N:1 VLAN Mapping功能

可靠性

支持RRPP環型拓撲、支持相交環和多實例等功能,故障保護切換時間低于50ms
支持SmartLink樹型拓樸及SmartLink多實例,提供主備鏈路的毫秒級保護
支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議
支持BPDU保護、根保護和環回保護
支持智能以太保護SEP(Smart Ethernet Protection)

N/A

支持BFD For OSPF/ISIS/VRRP/PIM功能

IP路由 靜态路由、RIP v1/v2、ECMP
N/A

OSPF、IS-IS、BGP

IPv6特性

支持ND(Neighbor Discovery)
支持PMTU
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持手動配置Tunnel
支持6to4 tunnel
支持ISATAP tunnel
支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL
支持MLD v1/v2 Snooping(Multicast Listener Discovery snooping)

組播

支持1K的組播組
支持IGMP v1/v2/v3 Snooping和快速離開機制
支持組播VLAN和跨VLAN組播複制
支持捆綁端口的組播負載分擔
基于可控組播

N/A IGMP v1/v2/v3、PIM-SM、PIM-SSM
QoS/ACL

支持對端口接收和發送報文的速率進行限制
支持報文重定向
支持基于端口的流量監管,支持雙速三色CAR功能
每端口支持8個優先級隊列
支持WRR、DRR、SP、WRR+SP、DRR+SP等隊列調度算法
支持報文的802.1p和DSCP優先級重新标記
支持L2(Layer 2)~L4(Layer 4)包過濾功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、協議、VLAN的非法幀過濾功能
支持基于隊列限速和端口Shaping功能

安全特性

用戶分級管理和口令保護
支持防止DOS、ARP防攻擊、ICMP防攻擊功能
支持IP、MAC、端口、VLAN的組合綁定
支持端口隔離、端口安全、Sticky MAC
支持黑洞MAC地址
支持MAC地址學習數目限制
支持IEEE 802.1x認證,支持單端口最大用戶數限制
支持AAA認證,支持Radius、HWTACACS等多種方式
支持SSH V2.0
支持CPU保護功能 支持黑名單和白名單

防雷能力 業務端口防雷能力:7KV
管理和維護

支持智能堆疊
支持MFF
支持Telnet遠程配置、維護
支持自動配置功能
支持VCT虛拟電纜檢測(Virtual Cable Test)
支持以太OAM(802.3ah 和 802.1ag)
支持斷電告警Dying gasp功能(S3700-28TP-EI-MC-AC)
支持SNMPv1/v2c/v3;支持RMON
支持MUX VLAN特性;支持GVRP協議
支持eSight網管系統、支持WEB管理特性
支持SSH V2

環境要求

長期工作溫度:0 OC~50 OC

相對濕度:10%~90%(無凝露)
電源

AC:
額定電壓範圍:100~240V AC;50/60Hz
最大電壓範圍:90~264V AC;50/60Hz
DC:
額定電壓範圍:-48~-60V DC
最大電壓範圍:-36~-72V DC

注:PoE機型無DC電源
外形尺寸mm(寬×深×高)

S3700-28TP-SI/EI,S3700-28TP-EI-MC,S3700-28TP-EI-24S,S3700-52P-SI/EI:442×220×43.6

S3700-28TP-PWR-EI,S3700-52P-EI-48S,S3700-52P-EI-24S,S3700-52P-PWR-EI:442×420×43.6
重量

S3700-28TP-SI<2.5Kg

S3700-52P-SI<3Kg

S3700-28TP-EI<2.5Kg
S3700-28TP-EI-MC<2.5Kg
S3700-28TP-EI-24S<2.6Kg
S3700-52P-EI<3Kg
S3700-52P-EI-24S<4.8Kg
S3700-52P-EI-48S<4.8Kg
S3700-28TP-PWR-EI<4Kg
(不含電源模塊)
S3700-52P-PWR-EI< 4.3Kg
(不含電源模塊)


以上産品信息可能含有部分提前披露的産品功能目标,具體實物參數,請聯系華爲當地銷售機構。


*:S3700提供标準型(SI)、增強型(EI)兩種産品版本,S3700-SI是标準型系列交換機的統稱,S3700-EI是增強型系列交換機的統稱。
**: S3700-28TP-EI是S3700-28TP-EI-AC、S3700-28TP-EI-DC的簡寫,因産品版本和采用的供電模式無關,在描述産品規格時,産品款型名稱上沒有注明AC或DC,其他型号産品同理。

組網應用

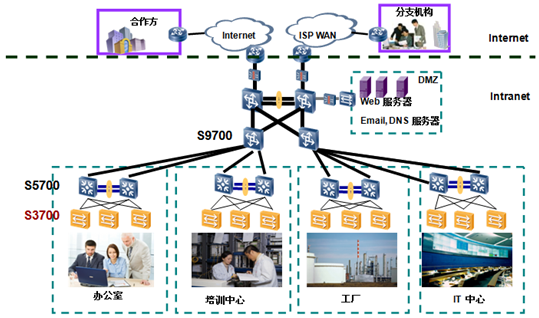

大型企業網絡應用

    S3700系列交換機可以作爲大型企業網絡的接入設備。

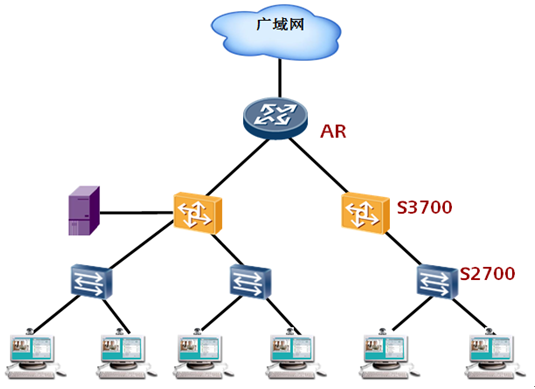

    中小型企業網絡應用

      中小企業可以采用S3700作爲核心交換機,利用S3700的路由功能實現跨網段的部門和用戶的互訪。多台之間可以使用堆疊技術實現設備性能和端口的同步擴展。

訂購信息

S3700系列以太交換機主機選購一覽表。
産品描述
S3700-28TP-SI-DC主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,直流供電)
S3700-28TP-EI-DC主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,直流供電)
S3700-52P-PWR-EI主機(48個10/100Base-TX以太網端口,4個千兆SFP,PoE,雙電源槽位,不含電源)
S3700-28TP-PWR-EI主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,PoE,雙電源槽位,不含電源)
S3700-28TP-EI-AC主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,2千兆SFP,交流供電)
S3700-28TP-EI-24S-AC主機(24個百兆SFP,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,交流供電)
S3700-28TP-EI-MC-AC主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,2監控口,交流供電)
S3700-52P-SI-AC主機(48個10/100Base-TX以太網端口,4個千兆SFP,交流供電)
S3700-52P-EI-48S-AC主機(48個百兆SFP,4個千兆SFP,交流供電)
S3700-28TP-SI-AC主機(24個10/100Base-TX以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo,交流供電)
S3700-52P-EI-24S-AC主機(24個10/100Base-TX以太網端口,24個百兆SFP,4個千兆SFP,交流供電)
S3700-52P-EI-AC主機(48個10/100Base-TX以太網端口,4個千兆SFP,交流供電)
500W交流電源模塊
