S5700-LI 系列精簡型千兆以太交換機

産品概述

S5700-LI精簡型千兆以太網交換機系列（以下簡稱S5700-LI），是華爲公司自主研發的綠色節能的以太網交換機，提供靈活的全千兆接入以及萬兆上行端口。該系列交換機基于新一代高性能硬件和華爲公司統一的VRP（VersatileRouting Platform）軟件平台，具有創新AHM（Advanced Hibernation Management高級休眠）節能，智能iStack堆疊，靈活的以太組網，多樣的安全控制等特點，爲用戶提供綠色、易管理、易擴展、低成本的千兆到桌面的解決方案。此外，華爲公司針對一些特定的應用場景和客戶需求，定制開發了一些特色款型，以滿足不同客戶的需要。
支持蓄電池的交換機，主要應用于網絡接入層不穩定、頻繁斷電的場景。網絡接入層具有分散部署的特點，如果采用高品質的UPS作爲備電電源成本較高、占用空間，華爲公司推出了業界首創的電池交換機，很好的解決了網絡接入層市電斷電情況下的供電問題。
CSFP交換機支持下行CSFP端口，下行每端口支持雙向2G帶寬，主要适用于接入用戶不斷增多和業務對帶寬的需求不斷增大，需要對接入帶寬進行擴容，但新增光纖鋪設難度大、成本高、施工周期長的場景。同時支持電源端口前置，可以滿足300mm深的機櫃放置。
支持電源端口前置的S5701-LI款型可以滿足300mm深的機櫃放置，整台設備可以前面闆單面維護，可以滿足機房狹小，節省空間的需求。

産品外觀

S5700-LI包括如下款型：
産品外觀 描述

S5700-10P-LI-AC

  • 8個10/100/1000Base-T以太網端口，2個千兆SFP端口

  • 交流供電

  • 包轉發率：19.5Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-10P-PWR-LI-AC

  • 8個10/100/1000Base-T以太網端口，2個千兆SFP端口

  • 交流供電

  • 支持PoE+

  • 包轉發率：19.5Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28P-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP端口

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28X-LI-AC

S5700-28X-LI-DC

  • 24個10/100/1000Base-T以太網端口，4個萬兆SFP+端口

  • 分交流供電和直流供電兩種機型，支持RPS冗餘電源

  • 包轉發率：96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28P-PWR-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP端口

  • 交流供電，支持RPS冗餘電源

  • 支持PoE+

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28X-PWR-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個萬兆SFP+端口

  • 交流供電，支持RPS冗餘電源

  • 支持PoE+

  • 包轉發率：96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-52P-LI-AC

  • 48個10/100/1000Base-T以太網端口，4個千兆SFP端口

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：102Mpps/132Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-52X-LI-AC

  • 48個10/100/1000Base-T以太網端口，4個萬兆SFP+端口

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：132Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-52X-PWR-LI-AC

  • 48個10/100/1000Base-T以太網端口，4個萬兆SFP+端口

  • 交流供電，支持RPS冗餘電源

  • 支持PoE+

  • 包轉發率：132Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-52P-PWR-LI-AC

  • 48個10/100/1000Base-T以太網端口，4個千兆SFP端口

  • 交流供電，支持RPS冗餘電源

  • 支持PoE+

  • 包轉發率：102Mpps/132Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28X-LI-24S-AC

S5700-28X-LI-24S-DC

  • 24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+端口

  • 分交流供電和直流供電兩種機型，支持RPS冗餘電源

  • 包轉發率：96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700S-28P-LI-AC

  • 24個10/100/1000Base-T，4個1000Base-X SFP

  • 交流供電， 支持RPS冗餘電源

  • 包轉發率：42Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700S-52P-LI-AC

  • 48個10/100/1000Base-T，4個1000Base-X SFP

  • 交流供電， 支持RPS冗餘電源

  • 包轉發率：78Mpps

  • 交換容量：256Gbps/2.56Tbps


S5700S-28P-PWR-LI-AC
  •  24個10/100/1000Base-T，2個1000 Base-X，2個Combo 10/100/1000BASE-T 或 100/1000BASE-X
  • 交流供電， 支持RPS冗餘電源
  • 包轉發率：66Mpps/96Mpps
  • 交換容量：256Gbps/2.56Tbps


S5700S-28X-LI-AC
  •  24個10/100/1000Base-T，4個10GE SFP+
  • 交流供電， 支持RPS冗餘電源
  • 包轉發率：96Mpps
  • 交換容量：256Gbps/2.56Tbps

S5700S-52X-LI-AC
  •  48個10/100/1000Base-T，4個10GE SFP+
  • 交流供電， 支持RPS冗餘電源
  • 包轉發率：132Mpps
  • 交換容量：256Gbps/2.56Tbps

S5700-28P-LI-BAT

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP端口

  • 交流供電

  • 1個電池槽位，可選配鉛酸電池轉接模塊PBB-12AHA連接鉛酸電池，做爲市電斷電保護；也可選配150WAC或DC電源模塊做電源冗餘

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28P-LI-24S-BAT

  • 28個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口

  • 交流供電

  • 1個電池槽位，可選配鉛酸電池轉接模塊PBB-12AHA連接鉛酸電池，做爲市電斷電保護；也可選配150WAC或DC電源模塊做電源冗餘

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-52X-LI-48CS-AC

  • 48個千兆CSFP端口或24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+

  • 交流供電，電源端口前置，單面闆維護

  • 包轉發率：132Mpps

  • 交換容量：256Gbps/2.56Tbps

S5701-28X-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個萬兆SFP+

  • 交流供電，電源端口前置，單面闆維護

  • 包轉發率：96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5701-28X-LI-24S-AC

  • 24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+

  • 交流供電，電源端口前置，單面闆維護

  • 包轉發率：96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28TP-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5700-28TP-PWR-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo

  • 支持PoE+

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps

S5701-28TP-PWR-LI-AC

  • 24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo

  • 支持POE+

  • 交流供電，支持RPS冗餘電源

  • 包轉發率：66Mpps/96Mpps

  • 交換容量：256Gbps/2.56Tbps


S5710-28X-LI-AC
  • 24個10/100/1000Base-T以太網端口，4個萬兆SFP+
  • 交流供電，支持RPS冗餘
  • 包轉發率：96Mpps
  • 交換容量：256Gbps/2.56Tbps


S5710-52X-LI-AC
  •  48個10/100/1000Base-T以太網端口，4個萬兆SFP+
  • 交流供電，支持RPS冗餘
  • 包轉發率：132Mpps
  • 交換容量：256Gbps/2.56Tbps

産品特性

創新的AHM（Advanced Hibernation Management）節能

  • S5700-LI系列智能低功耗交換機，本著“性能優先，節能不犧牲用戶體驗”的原則，通過匹配鏈路Down/Up、光模塊在位/不在位、端口Shut Down/Undo Shut Down、設備空閑時段/繁忙時段等不同的使用場景，創造性地應用能效以太網（EEE）、端口能量檢測、CPU動态調頻、設備休眠等技術，達到節省設備耗電量的目的。針對不同用戶的應用需求，提供了靈活可配的标準節能、基本節能、深度節能三種節能模式，是業界首家支持整機休眠的交換機設備。

靈活的以太組網

  • S5700-LI不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議，适用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準,該标準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
  • S5700-LI支持SmartLink功能。S5700-LI通過多條鏈路接入到多台彙聚交換機上，實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
  • S5700-LI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速檢測鏈路故障。
  • S5700-10P-LI支持靜态路由和硬件三層轉發。

多樣的安全控制

  • S5700-LI支持MAC地址認證和802.1x認證，實現用戶策略（VLAN、QoS、ACL）的動态下發。支持基于端口粒度的dot1X、MAC認證和混合認證；支持基于VLANIF接口粒度的Portal認證。
  • S5700-LI支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYNFlood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP requestflood、改變DHCP CHADDR 值等等。
  • S5700-LI通過建立和維護DHCP Snooping 綁定表，對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性，S5700-LI還可以保證DHCP服務器的合法性。
  • S5700-LI支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊将交換機ARP表項占滿，導緻正常用戶無法上網。

輕松的運行維護

  • S5700-LI支持華爲Easy Operation簡易運維方案，提供新入網設備Zero-Touch安裝、故障設備更換免配置、USB開局、設備批量配置、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，大大降低了運維成本。S5700-LI支持SNMPV1/V2/V3、CLI（命令行）、Web網管、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。
  • Easy Deploy：Commander交換機收集下挂Client的拓撲信息，并基于拓撲保存Client對應的啓動信息；支持Client免配置更換。支持對Client批量下發配置和腳本，并支持對配置下發結果進行查詢。
  • Commander交換機支持收集并顯示整網能耗信息。
  • S5700-LI支持GVRP，實現VLAN的動态分發、注冊和屬性傳播，減少手工配置量，保證配置正确性。S5700-LI還支持MUXVLAN功能，MUX VLAN分爲主VLAN和從VLAN，從VLAN又分爲互通型從VLAN和隔離型從VLAN。主VLAN與從VLAN之間可以相互通信；互通型從VLAN内的端口之間互相通信；隔離型從VLAN内的端口之間不能互相通信。 支持VCMP，VLAN集中管理協議；支持VBST，VLAN生成樹協議。

智能iStack 堆疊

  • S5700-LI支持智能iStack堆疊，将多台支持堆疊特性的交換機組合在一起，從邏輯上虛拟爲一台交換機。iStack堆疊系統通過多台成員設備之間冗餘備份，提高了設備級的可靠性；通過跨設備的鏈路聚合功能，提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力，通過增加成員設備，可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理, 堆疊形成後，多台物理設備虛拟成爲一台設備，用戶可以通過任何一台成員設備登錄堆疊系統，對堆疊系統所有成員設備進行統一配置和管理。

傑出的網流分析

  • S5700-LI支持sFlow功能。S5700-LI按照标準定義的方式，對轉發的流量按需采樣，并實時地将采樣流量上送到收集器，用于生成統計信息圖表，爲企業用戶的日常維護提供了極大的方便。

高密接入帶寬倍增的CSFP

  • CSFP交換機支持下行端口CSFP功能，每個下行端口插入一個CSFP GE光模塊和一對光纖實現雙向2GE的帶寬，是普通SFP光模塊帶寬的兩倍，下行24個CSFP端口可實現雙向帶寬48GE，實現了相當于48個普通SFP端口的高密接入，節省了鋪設光纖的成本和新增光模塊的成本。

方便的單面運維

  • 電源端口前置的款型可以滿足300mm深的機櫃放置，整台設備可以前面闆單面維護，簡化了運維，而且機櫃的擺放更加靈活，可以靈活選擇機櫃靠牆放置或者機櫃背靠背放置，滿足客戶機櫃深度小、機房空間有限的需求，并爲客戶節省空間。

産品規格

項目 S5700-10P-LI-AC
S5700-10P-PWR-LI-AC
S5710-28X-LI-AC
S5710-52X-LI-AC
S5700-28X-LI-24S
S5701-28X-LI-24S-AC
 S5700-28P-LI-AC
S5700-28P-PWR-LI-AC
S5700-28X-LI
S5700-28X-PWR-LI-AC
S5701-28X-LI-AC
S5700-28TP-LI-AC
S5700-28TP-PWR-LI-AC
S5701-28TP-PWR-LI-AC		 S5700-52P-LI-AC
S5700-52P-PWR-LI-AC
S5700-52X-LI-AC
S5700-52X-PWR-LI-AC 		S5700-28P-LI-BAT
S5700-28P-LI-24SBAT
 S5700-52X-LI-48CS-AC
固定端口
  • S5700-10P-LI-AC/S5700-10P-PWR-LI-AC：8個10/100/1000Base-T以太網端口，2個千兆SFP端口
  • S5700-28P-LI-AC/S5700-28P-PWR-LI/ S5700-28P-LI-BAT：24個10/100/1000Base-T以太網端口，4個千兆SFP端口
  • S5700-52P-LI-AC/S5700-52P-PWR-LI：48個10/100/1000Base-T以太網端口，4個千兆SFP端口
  • S5700-28X-LI*/S5700-28X-PWR-LI-AC/S5701-28X-LI-AC/s5710-28X-LI-AC：24個10/100/1000Base-T以太網端口，4個萬兆SFP+端口
  • S5700-52X-LI-AC/S5700-52X-PWR-LI-AC/S5710-52X-LI-AC：48個10/100/1000Base-T以太網端口，4個萬兆SFP+端口
  • S5700-28X-LI-24S/ S5701-28X-LI-24S-AC：24個千兆SFP，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+端口
  • S5700-28P-LI-24S-BAT：28個千兆SFP，4個複用的10/100/1000Base-T Combo端口
  • S5700-52X-LI-48CS-AC：48個千兆CSFP或24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+
  • S5700-28TP-LI-AC /S5700-28TP-PWR-LI-AC/ S5701-28TP-PWR-LI-AC：24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo
MAC地址表
  • 支持16K MAC地址
  • 支持MAC地址自動學習和老化
  • 支持靜态、動态、黑洞MAC表項
  • 支持源MAC地址過濾
  • 支持接口MAC地址學習個數限制
VLAN特性
  • 支持4K個VLAN
  • 支持Guest VLAN、Voice VLAN
  • 支持GVRP協議
  • 支持MUX VLAN功能
  • 支持基于MAC/協議/IP子網/策略/端口的VLAN
  • 支持1:1和N:1 VLAN Mapping功能
Jumbo frame 10K

環網保護技術
  • 支持RRPP環型拓撲和RRPP多實例
  • 支持SmartLink樹型拓樸和SmartLink多實例，提供主備鏈路的毫秒級保護
  • 支持智能以太保護SEP協議
  • 支持ERPS以太環保護協議（G.8032）
  • 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議
  • 支持BPDU保護、根保護和環回保護
  • 支持BPDU Tunnel

可靠性
  • 支持以太網OAM 802.3ah和802.1ag
  • 支持 ITU-Y.1731
  • 支持DLDP
  • 支持LACP
IP路由 靜态路由，支持RIP、RIPng協議（S5700-10P-LI-AC/S5700-10P-PWR-LI-AC不支持RIPng）
IPv6特性
  • 支持ND（Neighbor Discovery）
  • 支持PMTU
  • 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
  • 支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL
  • 支持MLD v1/v2snooping（Multicast Listener Discovery snooping）

組 播
  • 支持IGMP v1/v2/v3 Snooping和快速離開機制
  • 支持VLAN内組播轉發和組播多VLAN複制
  • 支持捆綁端口的組播負載分擔
  • 支持可控組播
  • 支持基于端口的組播流量統計
QoS/ACL
  • 支持對端口入方向、出方向進行速率限制
  • 支持報文重定向  支持基于端口的流量監管，支持雙速三色CAR功能  每端口支持8個隊列
  • 支持WRR、DRR、SP、WRR＋SP、DRR+SP隊列調度算法
  • 支持報文的802.1p和DSCP優先級重新标記
  • 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能
  • 支持基于隊列限速和端口整形的功能
安全特性
  • 用戶分級管理和口令保護
  • 支持防止DOS、ARP攻擊功能、ICMP防攻擊
  • 支持IP、MAC、端口、VLAN的組合綁定
  • 支持端口隔離、端口安全、Sticky MAC
  • 支持MFF
  • 支持黑洞MAC地址
  • 支持MAC地址學習數目限制
  • 支持IEEE 802.1X認證，支持單端口最大用戶數限制
  • 支持AAA認證，支持Radius、HWTACACS、NAC等多種方式
  • 支持SSH V2.0
  • 支持HTTPS
  • 支持CPU保護功能
  • 支持黑名單和白名單
接入安全 支持DHCP Relay、 DHCP Server、DHCP Snooping、DHCP Security
防雷 業務端口防雷能力：7KV
超級虛拟交換網(SVF)
  • 支持作爲SVF client零配置即插即用
  • 支持自動加載client的大包和補丁
  • 支持業務一鍵式自動下發
  • client支持獨立運行
管理和維護
  • 支持智能堆疊iStack（S5700-10P-LI-AC、S5700S-28P-LI-AC、S5700S-52P-LI-AC、S5700-10P-PWR-LI-AC、電池交換機系列除外）
  • 支持虛拟電纜檢測(Virtual Cable Test)
  • 支持Telnet遠程配置、維護
  • 支持SNMPv1/v2c/v3
  • 支持RMON
  • 支持eSight網管系統、支持WEB網管特性
  • 支持HTTPS
  • 支持LLDP/LLDP-MED
  • 支持系統日志、分級告警
  • 支持802.3az能效以太網EEE
  • 支持斷電告警Dying gasp功能（電池交換機系列除外）
  • 支持整機休眠（PWR系列、電池交換機系列、S5700-10P-LI、S5700-28X-LI-24S、
  • S5701-28X-LI-24SAC、S5700-52X-LI-48CS-AC除外）

互通性

 VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通）
LNP 鏈路類型協商協議（和DTP相似功能）
VCMP VLAN集中管理協議（和VTP相似功能）
環境要求

長期工作溫度：0  OC～45 OC

相對濕度：5%～95%（無凝露）

長期工作溫度：0 OC～50 OC

相對濕度：5%～95%（無凝露）

長期工作溫度：0  OC～45 OC

相對濕度：5%～95%(無凝露)
輸入電壓 AC：
  • 額定電壓範圍：100-240V AC；50/60Hz
  • 最大電壓範圍：90-264V AC；47/63Hz
DC：
  • 額定電壓範圍：-48 ~ -60V DC
  • 最大電壓範圍：-36 ~ -72V DC 注明：POE機型無DC電源
電源端口位置

電源端口後置：
S5700-10P-LI-AC/S5700-10P-PWR-LI-AC/S5700-28P-LI-AC/S5700-28P-PWR-LI/S5700-28X-LI*/S5700-28X-PWR-LI-AC/S5700-28X-LI-24S /S5700-52P-LI-AC/S5700-52P-PWR-LI/S5700-52X-LI-AC/S5700-52X-PWR-LI-AC/S5700-28P-LI-BAT/S5700-28PLI-24S-BAT/ S5700-28TP-LI-AC /S5700-28TP-PWR-LI-AC/ S5701-28TP-PWR-LI-AC/S5710-28X-LI-AC/S5710-52X-LI-AC

電源端口前置：
S5701-28X-LI-24S-AC/S5701-28X-LI-AC/S5700-52X-LI-48CS-AC
電池參數

交換機内置1個電池槽位，可插入鉛酸電池轉接模塊（電池交換機支持）
電池種類 支持内置鉛酸電池轉接模塊，用以外接鉛酸電池（電池交換機支持）
外形尺寸mm
（寬×深×高）
  • S5700-10P-LI-AC：250×180×43.6
  • S5700-10P-PWR-LI-AC：320×220×43.6
  • S5700-28P-LI-AC/S5700-28X-LI-AC/S5700-28X-LI-DC/S5700-28X-LI-24S-AC/ S5700-28XLI-24S-DC/ S5701-28X-LI-AC/ S5701-28X-LI-24S-AC/S5700-52X-LI-48CS-AC/S5700-28TP-LI-AC//S5710-28X-LI-AC/S5710-52X-LI-AC：442×220×43.6
  •  S5700-28P-PWR-LI/S5700-52P-LI-AC/S5700-52P-PWR-LI/S5700-28X-PWR-LI-AC/S5700-52X-LI-AC/S5700-52X-PWR-LI-AC/ S5700-28P-LI-BAT/S5700-28P-LI-24S-BAT/S5700-28TP-PWR-LI-AC/S5701-28TP-PWR-LI-AC：442×310×43.6
功耗

S5700-10P-LI-AC <11.5W；

S5700-10P-PWR-LI-AC <142.4W(PoE:124W);

S5710-28X-LI-AC < 32W;

S5710-52X-LI-AC <54.7W;

S5700-28X-LI-24S-AC <60W;

S5700-28X-LI-24S-DC  <57W;

S5701-28X-LI-24S-AC  <60W;

S5700-28P-LI-AC<24W；

S5700-28P-PWR-LI<  436.5W(PoE：370W)；
S5700-28X-LI-AC <41W;

S5700-28X-LI-DC <42W;
S5700-28X-PWR-LI-AC  <448.8W(PoE：370W)；
S5701-28X-LI-AC <39.5W；
S5700-28TP-LI-AC<26.4W；

S5700-28TP-PWR-LI-AC<469.7W(PoE：370W)；

S5701-28TP-PWR-LI-AC<238.7W(PoE：185W)

S5700-52P-LI-AC<48.4W；
S5700-52P-PWR-LI <464.5W (PoE：370W)；
S5700-52X-LI-AC <61W；

S5700-52X-PWR-LI-AC  <479.3W(PoE：370W)

S5700-28P-LI-BAT <23W；

S5700-28P-LI-24S-BAT <34.1W

S5700-52X-LI-48CS-AC<  79.9W

以上産品信息可能含有部分提前披露的産品功能目标，具體實物參數，請聯系華爲當地銷售機構。

*：S5700-28X-LI是S5700-28X-LI-AC、S5700-28X-LI-DC的統稱，因産品版本和采用的供電模式無關，在描述産品規格時，産品款型名稱上沒有注明AC或DC，其他型号産品同理。

組網應用

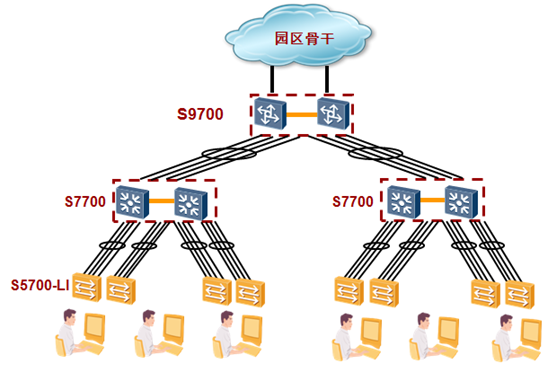

    S5700-LI提供PoE、VoiceVLAN、NAC等功能，可以輕松的提供多樣化的桌面接入功能，實現千兆到桌面的高性能網絡。

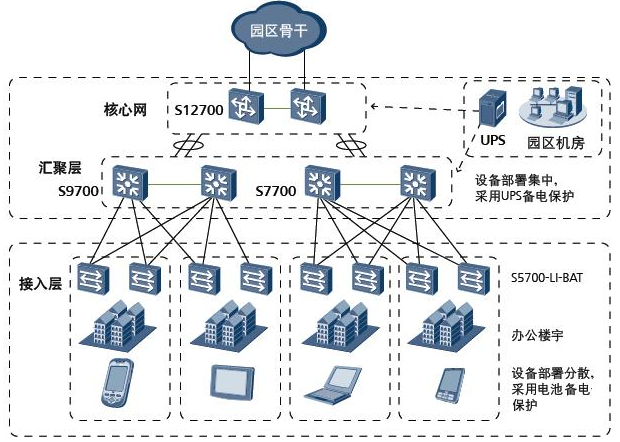

      S5700-LI-BAT電池交換機采用鉛酸電池作爲接入交換機備用電源，市電斷電自動切換到電池供電，市電恢複後回切到市電供電并自動對電池進行充電。主要應用于網絡接入層頻繁斷電的場景，爲客戶提供高可靠的網絡。

訂購信息

S5700-LI系列以太交換機主機選購一覽表：

産品描述
S5700-10P-LI-AC(8個10/100/1000Base-T以太網端口，2個千兆SFP，交流供電)
S5700-28P-LI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，交流供電)
S5700-28X-LI-AC(24個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電)
S5700-28X-LI-DC(24個10/100/1000Base-T以太網端口，4個萬兆SFP+，直流供電)
S5700-28X-LI-24S-AC主機（24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+端口，交流供電）
S5700-28X-LI-24S-DC主機（24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+端口，直流供電）
S5700-28P-LI-BAT（24個10/100/1000Base-T以太網端口，4個千兆SFP端口，1個電池槽位，交流供電）
S5700-28P-LI-24S-BAT（28個千兆SFP，4個複用的10/100/1000Base-T Combo端口，1個電池槽位，交流供電）
S5700-52X-LI-48CS-AC（48個千兆CSFP或24個千兆SFP端口，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+，交流供電，電源端口前置，前面闆單面維護）
S5701-28X-LI-AC（24個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電，電源端口前置，前面闆單面維護）
S5701-28X-LI-24S-AC（24個千兆SFP，4個複用的10/100/1000Base-T Combo端口，4個萬兆SFP+，交流供電，電源端口前置，前面闆單面維護）
S5700-52P-LI-AC(48個10/100/1000Base-T以太網端口，4個千兆SFP，交流供電)
S5700-52X-LI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電)
S5700-10P-PWR-LI-AC(8個10/100/1000Base-T以太網端口，2個千兆SFP，PoE+，交流供電)
S5700-28P-PWR-LI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，PoE+，交流供電)
S5700-28X-PWR-LI-AC(24個10/100/1000Base-T以太網端口，4個萬兆SFP+，PoE+，交流供電)
S5700-52P-PWR-LI-AC(48個10/100/1000Base-T以太網端口，4個千兆SFP，PoE+，交流供電)
S5700-52X-PWR-LI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，PoE+，交流供電)
S5700-28TP-LI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo，交流供電)
S5700-28TP-PWR-LI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo，PoE+，交流供電)
S5701-28TP-PWR-LI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，2個複用的10/100/1000Base-T以太網端口Combo，12端口PoE+，交流供電)
S5710-28X-LI-AC(24個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電)
S5710-52X-LI-AC(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電)
RPS1800冗餘電源系統
100/1000BASE-BIDI CSFP單纖雙向光模塊-CSFP-GE/FE-單模模塊（Tx1490/Rx1310nm、10km、LC）
PBB-12AHA（鉛酸電池轉接模塊）
150W交流電源模塊（電池交換機選配，可與内置電源做冗餘）
150W直流電源模塊（電池交換機選配，可與内置電源做冗餘）
下載PDF
關于我們
産品服務
解決方案
關注微信

13971025280

聯系我們

Copyright© 2015-2017 HBMJWL All Rights Reserved     黃石市龍小智物聯網科技有限公司 版權所有 工信部備案：京ICP證000000号
