S5700-SI 系列标準型千兆以太交換機

産品概述

S5700-SI标準型千兆以太網交換機系列(以下簡稱S5700-SI),是華爲公司自主研發的二層/三層千兆以太網交換機,提供靈活的全千兆接入以及萬兆上行端口。該系列交換機基于新一代高性能硬件和華爲公司統一的VRP(Versatile Routing Platform)軟件平台,具有智能iStack堆疊,靈活的以太組網,多樣的安全控制,成熟的IPv6特性,輕松的運行維護等特點,廣泛應用于企業園區接入和彙聚、數據中心接入等多種應用場景。

産品型号和外觀

S5700-SI包括如下款型:
産品外觀 描述

S5700-24TP-SI-AC

  • 24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo

  • 交流供電

  • 包轉發率:72Mpps

  • 交換容量:256Gbps

S5700-24TP-PWR-SI

  • 24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo

  • 可插拔雙電源,交流供電

  • 支持PoE+

  • 包轉發率:72Mpps

  • 交換容量:256Gbps

S5700-26X-SI-12S-AC

  • 12個10/100/1000BASE-T以太網端口,12個100/1000Base-X端口,2個10GE SFP+端口(支持自适應爲GE光口)

  • 交流供電,可外接RPS

  • 包轉發率:66Mpps

  • 交換容量:256Gbps

S5700-48TP-SI-AC

  • 48個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo

  • 交流供電

  • 包轉發率:108Mpps

  • 交換容量:256Gbps

S5700-48TP-PWR-SI

  • 48個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo

  • 可插拔雙電源,交流供電

  • 支持PoE+

  • 包轉發率:108Mpps

  • 交換容量:256Gbps

S5700-28C-SI

  • 24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔雙電源,支持交流或者直流供電

  • 包轉發率:102Mpps

  • 交換容量:256Gbps

S5700-28C-PWR-SI

  • 24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔雙電源,交流供電

  • 支持PoE+

  • 包轉發率:102Mpps

  • 交換容量:256Gbps

S5700-52C-SI

  • 48個10/100/1000Base-T以太網端口,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔雙電源,支持交流或者直流供電

  • 包轉發率:138Mpps

  • 交換容量:256Gbps

S5700-52C-PWR-SI

  • 48個10/100/1000Base-T以太網端口,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔雙電源,交流供電

  • 支持PoE+

  • 包轉發率:138Mpps

  • 交換容量:256Gbps

産品特性和優勢

靈活的以太組網

  • S5700-SI不僅支持傳統的STP/RSTP/MSTP生成樹協議,還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議,适用于半環、整環、級連環等各種組網,其協議簡單可靠、維護方便,并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準, 該标準基于傳統的以太網MAC和網橋功能,實現以太環網的毫秒級快速保護倒換。
  • S5700-SI支持SmartLink功能。S5700-SI通過多條鏈路接入到多台彙聚交換機上,SmartLink實現了上行鏈路的備份,極大地提升了接入側設備的可靠性。
  • S5700-SI支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速檢測鏈路故障。

多樣的安全控制

  • S5700-SI支持MAC地址認證和802.1x認證,實現用戶策略(VLAN、QoS、ACL)的動态下發。支持基于端口粒度的dot1X、MAC認證和混合認證;支持基于VLANIF接口粒度的Portal認證。
  • S5700-SI支持完善的DoS類防攻擊、用戶類防攻擊。其中,DoS類防攻擊主要針對交換機本身的攻擊,包括SYN Flood、Land、Smurf、ICMP Flood;用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC欺騙、DHCP request flood、改變 DHCP CHADDR 值等等。
  • S5700-SI通過建立和維護DHCP Snooping 綁定表,對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性,S5700-SI還可以保證DHCP服務器的合法性。
  • S5700-SI支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊将交換機ARP表項占滿,導緻正常用戶無法上網。

輕松的運行維護

  • S5700-SI支持華爲Easy Operation簡易運維方案,提供新入網設備Zero-Touch安裝、故障設備更換免配置、USB開局、設備批量配置、批量遠程升級等功能,便于安裝、升級、業務發放和其他管理維護工作,大大降低了運維成本。S5700-SI支持SNMP v1/v2c/v3、CLI(命令行)、Web網管、TELNET、SSHv2.0等多樣化的管理和維護方式;支持RMON、多日志主機、端口流量統計和網絡質量分析,便于網絡優化和改造。
  • Easy Deploy:Commander交換機收集下挂Client的拓撲信息,并基于拓撲保存Client對應的啓動信息;支持Client免配置更換。支持對Client批量下發配置和腳本,并支持對配置下發結果進行查詢。
  • Commander交換機支持收集并顯示整網能耗信息。
  • S5700-SI支持GVRP,實現VLAN的動态分發、注冊和屬性傳播,減少手工配置量,保證配置正确性。S5700-SI還支持MUX VLAN功能,MUX VLAN分爲主VLAN和從VLAN,從VLAN又分爲互通型從VLAN和隔離型從VLAN。主VLAN與從VLAN之間可以相互通信;互通型從VLAN内的端口之間互相通信;隔離型從VLAN内的端口之間不能互相通信。

智能iStack 堆疊

  • S5700-SI智能iStack堆疊,将多台支持堆疊特性的交換機組合在一起,從邏輯上組合成一台虛拟交換機。iStack堆疊系統通過多台成員設備之間冗餘備份,提高了設備級的可靠性;通過跨設備的鏈路聚合功能,提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力,通過增加成員設備,可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理, 堆疊形成後,多台物理設備虛拟成爲一台設備,用戶可以通過任何一台成員設備登錄堆疊系統,對堆疊系統所有成員設備進行統一配置和管理。

成熟的IPv6特性

  • S5700-SI基于成熟穩定的VRP平台,支持IPv4/IPv6雙協議棧、IPv6路由協議RIPng、 IPv6 over IPv4隧道(手工隧道/6to4隧道/ISATAP隧道)。S5700-SI既可以部署在純IPv4或IPv6網絡,也可以部署在IPv4與IPv6共存的網絡,充分滿足網絡從IPv4向IPv6過渡的需求。

産品規格

項目 S5700-24TPSI-AC/ S5700-24TP-PWR-SI S5700-28C-SI/S5700-28CPWR-SI S5700-26X-SI-12S-AC S5700-48TP-SI/
S5700-48TP-PWR-SI
S5700-52C-SI/
S5700-52C-PWR-SI
固定端口

24×10/100/1000Base-T,

4個複用的千兆SFP Combo
12×10/100/1000BASE-T,12×100/1000Base-X,2×10GE SFP+ 48×10/100/1000Base-T,4個複用的千兆SFP Combo 48×10/100/1000Base-T
擴展插槽

S5700TP系列提供一個堆疊擴展插槽

S5700C系列産品提供兩個擴展插槽,分别支持上行插卡和堆疊卡
MAC地址表

遵循IEEE 802.1d标準
16K MAC地址容量
支持MAC地址自動學習和老化
支持靜态、動态、黑洞MAC表項

支持源MAC地址過濾
VLAN特性

支持4K個VLAN
支持Guest VLAN、Voice VLAN
支持GVRP協議
支持MUX VLAN功能
支持基于MAC/協議/IP子網/策略/端口的VLAN

支持1:1和N:1 VLAN Mapping功能

可靠性

支持RRPP環型拓撲和RRPP多實例
支持SmartLink樹型拓樸和SmartLink多實例,提供主備鏈路的毫秒級保護
支持智能以太保護SEP協議
支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議
支持ERPS以太環保護協議(G.8032)

支持BPDU保護、根保護和環回保護
IP路由

靜态路由、RIPv1/2、ECMP

IPv6特性

支持ND(Neighbor Discovery)
支持PMTU
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持6to4、ISATAP、手動配置tunnel
支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL

支持MLD v1/v2 snooping(Multicast Listener Discovery snooping)

組 播

支持IGMP v1/v2/v3 Snooping和快速離開機制
支持VLAN内組播轉發和組播多VLAN複制
支持捆綁端口的組播負載分擔
支持可控組播

支持基于端口的組播流量統計
QoS/ACL

支持對端口入方向、出方向進行速率限制
支持報文重定向
支持基于端口的流量監管,支持雙速三色CAR功能
每端口支持8個隊列
支持WRR、DRR、SP、WRR+SP、DRR+SP隊列調度算法
支持報文的802.1p和DSCP優先級重新标記
支持L2(Layer 2)~L4(Layer 4)包過濾功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能

支持基于隊列限速和端口整形的功能
安全特性

用戶分級管理和口令保護
支持防止DOS、ARP攻擊功能、ICMP防攻擊
支持IP、MAC、端口、VLAN的組合綁定
支持端口隔離、端口安全、Sticky MAC
支持MFF
支持黑洞MAC地址
支持MAC地址學習數目限制
支持IEEE 802.1x認證,支持單端口最大用戶數限制
支持AAA認證,支持Radius、HWTACACS、NAC等多種方式
支持SSH V2.0
支持HTTPS
支持CPU保護功能
支持黑名單和白名單
支持基于端口粒度的dot1X、MAC認證和混合認證

支持基于VLANIF接口粒度的Portal認證
管理和維護

智能iStack堆疊(S5700-26X-SI-12S-AC除外)
支持虛拟電纜檢測(Virtual Cable Test)
支持SNMPv1/v2c/v3
支持RMON
支持網管系統、支持WEB網管特性

支持系統日志、分級告警

互通性

VBST基于VLAN生成樹協議(和PVST/PVST+/RPVST 互通)

LNP 鏈路類型協商協議(和DTP相似功能)
VCMP VLAN集中管理協議(和VTP相似功能)
環境要求

工作溫度:0 OC~50 OC

相對濕度:10%~90%(無凝露)
輸入電壓

AC:
額定電壓範圍:100-240V AC;50/60Hz
最大電壓範圍:90-264V AC;50/60Hz
DC:
額定電壓範圍:-48-60V DC
最大電壓範圍:-36-72V DC

注明:PoE機型無DC電源
外形尺寸mm(寬×深×高)

S5700-24TP-SI:442×220×43.6
S5700-26X-SI-12S-AC:442×310×43.6

其他:442×420×43.6
功耗

非PoE款型:<40W
PoE款型:<455W

(PoE:370W)



非PoE款型:<56W
PoE款型:<836W

(PoE:740W)

<42.3W

非PoE款型:<64W
PoE款型:<907W

(PoE:740W)

非PoE款型:<78W
PoE款型:<917W

(PoE:740W)

以上産品信息可能含有部分提前披露的産品功能目标,具體實物參數,請聯系華爲當地銷售機構。

組網應用

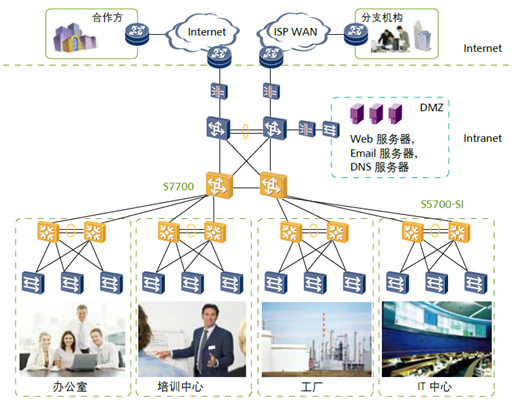

大型企業網絡應用

    S5700-SI可以作爲大中型企業網絡的接入設備,小型園區網的彙聚設備,利用鏈路捆綁、雙歸等組網,充分提高網絡可靠性。

訂購信息

S5700-SI系列以太交換機主機選購一覽表:

産品描述
S5700-24TP-SI-AC(24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,交流供電)
S5700-24TP-PWR-SI(24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,PoE+,含1個500W交流電源)
S5700-28C-SI(24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,單子卡槽位,交流或直流供電)
S5700-28C-PWR-SI(24個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,PoE+,單子卡槽位,含1個500W交流電源)
S5700-48TP-SI-AC(48個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,交流供電)
S5700-48TP-PWR-SI(48個10/100/1000Base-T以太網端口,4個複用的千兆SFP Combo,PoE+,含1個500W交流電源)
S5700-52C-SI(48個10/100/1000Base-T以太網端口,單子卡槽位,交流或直流供電)
S5700-52C-PWR-SI(48個10/100/1000Base-T以太網端口,PoE+,單子卡槽位,含1個500W交流電源)
S5700-26X-SI-12S-AC(12個10/100/1000Base-T以太網端口,12個千兆SFP,2個萬兆SFP+,交流供電)
4端口千兆SFP接口闆(含4端口千兆SFP光接口卡,擴展通道卡)(S5700SI系列使用)
2端口萬兆SFP+接口闆(S5700SI和S5700EI系列使用)
4端口萬兆SFP+接口闆(含4端口萬兆SFP+接口闆,擴展通道卡)(S5700SI和S5700EI系列使用)
以太網堆疊接口闆(含堆疊卡,100cm堆疊電纜)
以太網堆疊接口闆(含堆疊卡,300cm堆疊電纜)
150W 交流電源模塊
150W 直流電源模塊
500W 交流PoE 電源模塊
RPS1800 電源
