産品概述
S5700-EI增強型千兆以太網交換機系列（以下簡稱S5700-EI），是華爲公司自主研發的千兆以太網交換機，提供靈活的全千兆接入以及萬兆上行端口。該系列交換機基于新一代高性能硬件和華爲公司統一的VRP（Versatile Routing Platform）軟件平台， 具有智能iStack堆疊，傑出的網流分析，靈活的以太組網，完善的VPN隧道，多樣的安全控制，成熟的IPv6特性，輕松的運行維護，更多的端口組合等特點。廣泛應用于企業園區接入、彙聚，數據中心千兆接入等多種應用場景。注：本文中S5700-EI缺省包含S5710-EI，以S5710-EI描述其獨有特性。
産品外觀
| 産品外觀 | 描述 |
|---|---|
S5700-28C-EI |
|
S5700-52C-EI |
|
S5710-28C-EI |
|
S5710-28C-PWR-EI-AC |
|
S5710-52C-EI |
|
S5710-52C-PWR-EI-AC
|
|
産品特性和優勢
更多的端口組合
- S5700-EI支持多種上行擴展插卡，提供高密度的GE/10GE上行接口。其中S5710-EI系列具有4 個固定10GE SFP+端口，通過上行擴展插卡可實現64×GE＋4×10GE，48×GE＋8×10GE，或56×GE＋6×10GE等不同端口組合，充分滿足不同用戶對帶寬升級的實際需求，保護用戶投資。
完善的VPN隧道
- S5700-EI支持Multi-VPN-Instance CE（MCE） 功能。S5700-EI支持下接不同的VPN用戶，通過路由多實例，實現了不同用戶的隔離；上行通過共用的物理接口連接到PE設備，減少單個VPN用戶對網絡部署的投資。
- S5710-EI支持MPLS L3VPN、MPLS L2VPN(VPWS\VPLS)、MPLS-TE、MPLS QoS等功能，可作爲高質量企業專線接入設備，是業界爲數不多的高性價比盒式MPLS交換機。
靈活的以太組網
- S5700-EI不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華爲自主創新的SEP 智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議，适用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準，該标準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
- S5700-EI支持SmartLink和VRRP功能。S5700-EI通過多條鏈路接入到多台彙聚交換機上，SmartLink/VRRP實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
- S5700-EI支持多種連接故障快速檢測功能。S5700-EI支持完善的以太OAM (IEEE802.3ah/802.1ag/ITU Y.1731)和BFD功能。
多樣的安全控制
- S5700-EI支持MAC地址認證和802.1x認證，實現用戶策略（VLAN、QoS、ACL）的動态下發。支持基于端口粒度的dot1X、MAC認證和混合認證；支持基于VLANIF接口粒度的Portal認證。
- S5700-EI支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYN Flood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP request flood、改變DHCP CHADDR 值等等。
- S5700-EI通過建立和維護DHCP Snooping綁定表，對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping的信任端口特性，S5700-EI還可以保證DHCP服務器的合法性。
- S5700-EI支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊将交換機ARP表項占滿，導緻正常用戶無法上網。
傑出的網流分析
- S5710-EI支持NetStream 網絡流量分析功能。作爲網絡流量輸出器，S5710-EI 根據用戶配置，實時采集指定的數據流量，通過标準的V5/V8/V9報文格式，将數據上送給網絡流量收集器，這些數據被進一步處理，可以實現動态報表生成、屬性分析、流量異常告警等功能，幫助用戶及時優化網絡結構、調整資源部署。
- S5700-EI支持sFlow功能。S5700-EI按照标準定義的方式，對轉發的流量按需采樣，并實時地将采樣流量上送到收集器，用于生成統計信息圖表，爲企業用戶的日常維護提供了極大的方便。
輕松的運行維護
- S5700-EI支持華爲Easy Operation簡易運維方案，提供新入網設備Zero-Touch 安裝、故障設備更換免 配置、USB開局、設備批量配置、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，大大降低了運維成本。S5700-EI支持SNMP V1/V2c/V3、CLI（命令行）、Web網管、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。
- Easy Deploy：Commander交換機收集下挂Client的拓撲信息，并基于拓撲保存Client對應的啓動信息；支持Client免配置更換。支持對Client批量下發配置和腳本，并支持對配置下發結果進行查詢。
- Commander交換機支持收集并顯示整網能耗信息。
- S5700-EI支持GVRP，實現VLAN 的動态分發、注冊和屬性傳播，減少手工配置量，保證配置正确性。S5700-EI還支持MUX VLAN功能，MUX VLAN分爲主VLAN和從VLAN，從VLAN又分爲互通型從VLAN和隔離型從VLAN。主VLAN與從VLAN 之間可以相互通信；互通型從VLAN 内的端口之間互相通信；隔離型從VLAN内的端口之間不能互相通信。
智能iStack 堆疊
- S5700-EI智能iStack堆疊，将多台支持堆疊特性的交換機組合在一起，從邏輯上組合成一台虛拟交換機。iStack 堆疊系統通過多台成員設備之間冗餘備份，提高了設備級的可靠性；通過跨設備的鏈路聚合功能，提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力，通過增加成員設備，可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理，堆疊形成後，多台物理設備虛拟成爲一台設備，用戶可以通過任何一台成員設備登錄堆疊系統，對堆疊系統所有成員設備進行統一配置和管理。
成熟的IPv6 特性
- S5700-EI基于成熟穩定的VRP平台，支持IPv4/IPv6 雙協議棧、IPv6路由協議（RIPng/OSPFv3/BGP4+/IS-ISv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。S5700-EI既可以部署在純IPv4或IPv6網絡，也可以部署在IPv4與IPv6共存的網絡，充分滿足網絡從IPv4向IPv6過渡的需求。
産品規格
| 項目 | S5700-28C-EI | S5700-52C-EI | S5710-28C-EI S5710-28C-PWR-EI-AC |
S5710-52C-EI S5710-52C-PWR-EI-AC S5710-52C-PWR-EI |
|
|---|---|---|---|---|---|
| 固定端口 | 24×10/100/1000Base-T | 48×10/100/1000Base-T | 24×10/100/1000Base-T，4個複用的千兆SFP端口 (Combo)，4×10GE SFP+ | 48×10/100/1000Base-T，4×10GE SFP+ | |
| 擴展插槽 |
S5700C提供兩個擴展插槽，分别支持上行插卡和堆疊卡 S5710C提供兩個擴展插槽，支持上行插卡 |
||||
| MAC地址表 |
遵循IEEE 802.1d标準 |
||||
| VLAN特性 |
支持4K個VLAN |
||||
|
可靠性 |
支持RRPP環型拓撲和RRPP多實例 |
||||
| MPLS |
S5710-EI支持下列特性： |
||||
| IP路由 | 靜态路由、RIPv1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 | ||||
| IPv6特性 |
支持ND（Neighbor Discovery） |
||||
| 組 播 |
支持IGMP v1/v2/v3 Snooping和快速離開機制 |
||||
| QoS/ACL |
支持對端口入方向、出方向進行速率限制 |
||||
|
安全特性 |
用戶分級管理和口令保護 |
||||
| 管理和維護 |
支持智能堆疊iStack |
||||
| 互通性 |
VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） |
||||
| 環境要求 |
工作溫度：0 OC～50 OC 相對濕度：5%～95%（無凝露） |
||||
| 輸入電壓 |
AC： |
||||
| 外形尺寸mm（寬×深×高） |
442×420×43.6 |
||||
| 功耗 |
非PoE款型：<60W PoE款型：<842W (PoE：740W) |
非PoE款型：<88W |
非PoE款型：<100W PoE款型：<942W (PoE：740W) |
非PoE款型：<165W |
|
| 以上産品信息可能含有部分提前披露的産品功能目标，具體實物參數，請聯系華爲當地銷售機構。 |
|||||
*：S5700-EI是增強型系列交換機的統稱，S5710-EI是S5700-EI的一個子系列。
組網應用

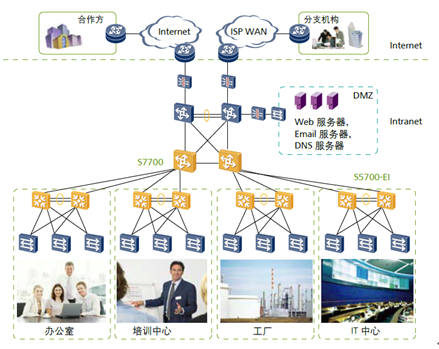

大型企業網絡應用
-
S5700-EI可以作爲大中型企業網絡的接入設備，小型園區網的彙聚設備，利用鏈路捆綁、雙歸等組網，充分提高網絡可靠性。

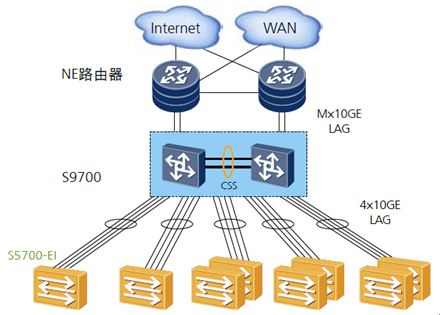

數據中心網絡應用
-
S5700-EI可用在數據中心，接入千兆服務器，再利用鏈路捆綁彙聚到上層設備。單機架服務器超過一定數量可采用堆疊方式完成服務器接入，便于維護和提高可靠性。
訂購信息
S5700-EI系列以太交換機主機選購一覽表：| 産品描述 | ||||
|---|---|---|---|---|
| S5700-28C-EI(24個10/100/1000Base-T以太網端口，單子卡槽位) | ||||
| S5710-28C-EI(24個10/100/1000Base-T以太網端口，4個複用的千兆SFP Combo，4個萬兆SFP+，雙子卡槽位) | ||||
| S5700-52C-EI(48個10/100/1000Base-T以太網端口，單子卡槽位) | ||||
| S5710-52C-EI(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，雙子卡槽位) | ||||
| S5710-28C-PWR-EI-AC(24個10/100/1000Base-T以太網端口，4個複用的千兆SFP Combo，4個萬兆SFP+，PoE+，雙子卡槽位，含1個580W交流電源) | ||||
| S5710-52C-PWR-EI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，PoE+，雙子卡槽位，含1個580W交流電源) | ||||
| S5710-52C-PWR-EI(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，PoE+，雙子卡槽位) | ||||
| 4端口千兆SFP接口闆(含4端口千兆SFP接口闆，擴展通道卡)(S5700EI系列使用) | ||||
| 2端口萬兆SFP+接口闆(S5700SI和S5700EI系列使用) | ||||
| 4端口萬兆SFP+接口闆(含4端口萬兆SFP+接口闆，擴展通道卡)(S5700SI和S5700EI系列使用) | ||||
| 8端口千兆SFP接口闆(S5710EI系列使用) | ||||
| 8端口10/100/1000Base-T以太網端口接口闆(S5710EI系列使用) | ||||
| 2端口萬兆SFP+接口闆(S5710EI系列使用) | ||||
| 以太網堆疊接口闆(含堆疊卡，100cm堆疊電纜) | ||||
| 以太網堆疊接口闆(含堆疊卡，300cm堆疊電纜) | ||||
| 150W 交流電源模塊 | ||||
| 150W 直流電源模塊 | ||||
| 500W 交流PoE 電源模塊 | ||||
| 580W 交流PoE 電源模塊 | ||||
| 1150W 交流PoE電源模塊 | ||||
