S5700-HI 系列高級型千兆以太交換機

産品概述

S5720-HI高級型千兆以太網敏捷交換機系列提供豐富的敏捷特性。該系列交換機基于華爲公司統一的VRP（Versatile Routing Platform）軟件平台，采用全可編程架構具備軟件定義功能，業務随需而變；以業務和網絡融合爲核心，具備業務随行能力提供一緻的用戶體驗；具備SVF超級虛拟交換網功能可把整網虛拟成一台設備；提供靈活的以太組網，完善的VPN隧道，多樣的安全控制，智能部署，輕松的運行維護等特點，是大中型高端品質園區網分支、小型園區網核心以及數據中心接入的最佳選擇。

産品型号和外觀

S5720-HI包括如下款型：

産品外觀	描述
S5720-32C-HI-24S-AC	24個千兆SFP，8個複用的千兆10/100/1000Base-T以太網端口Combo，上行支持4x10GE SFP+固定端口，4x10GE SFP+插卡内置1個AC電源，支持1+1電源備份，AC、DC及AC/DC電源混插包轉發率：216Mpps 交換容量：598Gbps/5.98Tbps
S5720-56C-HI-AC	48個10/100/1000Base-T以太網端口，上行支持4x10GE SFP+固定端口，4x10GE SFP+插卡内置1個AC電源，1+1電源備份，支持AC、DC及AC/DC混插包轉發率：252Mpps 交換容量：598Gbps/5.98Tbps
S5720-56C-PWR-HI-AC S5720-56C-PWR-HI-AC1	48個10/100/1000Base-T以太網端口, 上行支持4x10GE SFP+固定端口，4x10GE SFP+插卡内置1個AC電源，1+1電源備份，支持AC電源支持 PoE+，PoE 包轉發率：252Mpps 交換容量：598Gbps/5.98Tbps

産品特性和優勢

讓網絡更敏捷地爲業務服務

S5720-HI内置高速靈活的以太網絡處理器ENP芯片，針對以太網專屬設計。憑借其靈活的報文處理及流量控制能力，深入貼近業務，滿足現在及未來的各種挑戰，助力客戶構建彈性擴展的網絡。
在完全覆蓋傳統交換機能力基礎上，S5720-HI通過全可編程開放接口和自定義轉發流程，滿足企業定制化業務訴求。企業既可以直接利用多層次的開放接口自主開發新的協議、功能，也可以将訴求交由廠商，與廠商共同開發完成，打造企業專屬園區網絡。
ENP芯片采用全可編程架構，可以完全自定義流量的轉發模式、轉發行爲和查找算法。通過微碼編程實現新業務，客戶無需更換新的硬件，快速靈活，6個月即可上線，而傳統ASIC芯片采用固定的轉發架構和轉發流程，新業務無法快速部署，需要等待1～3年的硬件支持。

更敏捷地實現豐富業務特性

S5720-HI具備融合AC功能，無需額外購買AC硬件；整機可管理1K AP，16K用戶；從容面向高速無線時代。
支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理爲中心”到“以用戶管理爲中心”的飛躍。
提供高品質的QoS（Quality of Service）能力，具備完善的隊列調度算法、擁塞控制算法，創新的優先級調度算法和多級隊列調度機制，能夠對數據流實現多級的精确調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。

更敏捷地實現網絡精準管理

iPCA網絡包守恒算法，改變了傳統利用模拟流量做故障定位的檢測模型，可對任意業務流随時随地逐點檢測網絡質量，無需額外開銷；可在短時間内立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。
SVF超級虛拟交換網：S5720-HI作爲parent不僅将盒式交換機縱向虛拟爲框式交換機闆卡，而且将AP縱向虛拟爲框式交換機的端口，使得原來“小型核心/彙聚+接入交換機+AP”的網絡架構，虛拟化爲一台設備進行管理，提供業界最簡化網絡管理方案。
Easy Deploy：S5720-HI把WLAN領域中“AC管理AP”的優秀實踐應用到“交換機管理接入交換機”上，實現了智能化的“Easy Deploy”方案，開局時接入交換機和AP“零配置”。Easy Deploy方案中Commander交換機收集下挂Client的拓撲信息，并基于拓撲保存Client對應的啓動信息；支持Client免配置更換。支持對Client批量下發配置和腳本，并支持對配置下發結果進行查詢。Commander交換機支持收集并顯示整網能耗信息。

完善的VPN隧道

S5720-HI支持MPLS功能，可作爲高質量企業專線接入設備。S5720-HI支持下接不同的VPN用戶，通過路由多實例，實現了不同用戶的隔離；上行通過一個共用的物理接口連接到PE設備，減少單個VPN用戶對網絡部署的投資。

靈活的以太組網

S5720-HI不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議，适用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準，該标準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
支持SmartLink和VRRP功能。S5720-HI通過多條鏈路接入到多台彙聚交換機上，SmartLink/VRRP實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
具備大表項、大緩存特色，輕松面對大數據時代。整機具備128K MAC，1 M FIB，支持每端口200ms數據緩存，滿足廣電、教育城域網等對大表項的需求，支持海量終端接入，是滿足雲時代的大數據需求的最佳盒式産品。

多樣的安全控制

S5720-HI支持802.1x認證、MAC認證、Portal認證、混合認證，實現VLAN、QoS、ACL等用戶策略的動态下發，支持對用戶分組管理。
支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYN Flood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP request flood、改變 DHCP CHADDR 值等。
通過建立和維護DHCP Snooping 綁定表，對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性，S5720-HI還可以保證DHCP服務器的合法性。
支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊導緻正常用戶無法上網。
支持MACSec，提供逐跳設備的數據安全傳輸，适用于政府、金融等對數據機密性要求較高的場景。

成熟的IPv6特性

S5720-HI基于成熟穩定的VRP平台，支持IPv4/IPv6雙協議棧、IPv6路由協議（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。S5720-HI既可以部署在純IPv4或IPv6網絡，也可以部署在IPv4與IPv6共存的網絡，充分滿足網絡從IPv4向IPv6過渡的需求。

智能iStack堆疊

S5720-HI智能iStack堆疊，将多台支持堆疊特性的交換機組合在一起，從邏輯上組合成一台虛拟交換機。iStack堆疊系統通過多台成員設備之間冗餘備份，提高了設備級的可靠性；通過跨設備的鏈路聚合功能，提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力，通過增加成員設備，可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。 iStack簡化了配置和管理，堆疊形成後，多台物理設備虛拟成爲一台設備，用戶可以通過任何一台成員設備登錄堆疊系統，對堆疊系統所有成員設備進行統一配置和管理。

産品規格

項目	S5720-32C-HI-24S-AC	S5720-56C-HI-AC	S5720-56C-PWR-HI-AC(AC1)
固定端口	24x1000Base-X，複用的8*Combo（10/100/1000Base-T），4x10GE SFP+	48x10/100/1000Base-T，4x10GE SFP+	48x10/100/1000Base-T，4x10GE SFP+
擴展插槽	提供1個端口擴展插槽：選配插卡：4x10GE SFP+ 提供1個堆疊插卡槽位
MAC地址表	遵循IEEE 802.1d标準支持128K MAC地址容量支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項支持源MAC地址過濾
VLAN特性	支持4K個VLAN 支持Guest VLAN、Voice VLANs 支持GVRP協議 支持MUX VLAN功能支持基于MAC/協議/IP子網/策略/端口的VLAN 支持VLAN Mapping功能
無線業務	支持AP接入控制、AP域管理和AP配置模闆管理 支持射頻管理、統一靜态配置和集中動态管理 支持WLAN基本業務、QoS、安全和用戶管理 支持CAPWAP、Tag/終端定位、頻譜分析
環網保護技術	支持RRPP環型拓撲和RRPP多實例支持SmartLink樹型拓樸和SmartLink多實例，提供主備鏈路的毫秒級保護支持智能以太保護SEP協議 支持ERPS以太環保護協議（G.8032）支持BFD For OSPF/ISIS/VRRP/PIM協議 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 支持BPDU保護、根保護和環回保護
MPLS	支持MPLS L3VPN 支持MPLS L2VPN(VPWS/VPLS) 支持MPLS-TE 支持MPLS QoS
IP路由	靜态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略
互通性	VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） LNP 鏈路類型協商協議（和DTP相似功能） VCMP VLAN集中管理協議（和VTP相似功能）
IPv6特性	支持ND（Neighbor Discovery）支持PMTU 支持Ipv6 Ping、Ipv6 Tracert、Ipv6 Telnet 支持基于源Ipv6 地址、目的Ipv6 地址、四層端口、協議類型等ACL 支持MLD v1/v2 snooping（Multicast Listener Discovery snooping）
組播	支持IGMP v1/v2/v3 Snooping和快速離開機制支持VLAN内組播轉發和組播多VLAN複制支持捆綁端口的組播負載分擔支持可控組播支持基于端口的組播流量統計支持IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM 支持MSDP
QoS/ACL	支持對端口入方向、出方向進行速率限制支持報文重定向支持基于端口的流量監管，支持雙速三色CAR功能支持HQoS 每端口支持8個隊列支持DRR、SP、DRR+SP隊列調度算法支持WRED 支持報文的802.1p和DSCP優先級重新标記支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能支持基于隊列限速和端口整形的功能
安全特性	用戶分級管理和口令保護支持防止DOS、ARP攻擊功能、ICMP防攻擊支持IP、MAC、端口、VLAN的組合綁定支持端口隔離、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址支持MAC地址學習數目限制支持IEEE 802.1X認證，支持單端口最大用戶數限制支持AAA認證，支持Radius、HWTACACS等多種方式支持NAC功能支持SSH V2.0 支持HTTPS 支持CPU保護功能支持黑名單和白名單支持MACSec
可靠性	支持LACP 支持E-Trunk 支持以太網OAM 802.3ah和802.1ag 支持ITU-Y.1731 支持DLDP 支持LLDP 支持BFD for BGP/IS-IS/OSPF/靜态路由等
Openflow	支持多控制器支持高達九級流表支持Group table 支持Meter 支持Openflow 1.3标準
超級虛拟交換網（SVF）	支持作爲Parent将下聯交換機、AP縱向虛拟爲一台設備管理 支持2層Client架構支持與第三方廠商混合組網管理
iPCA質量感知	支持直接對業務報文标記以獲得丢包數量和丢包率的實時統計支持網絡級和設備級丢包數量和丢包率統計
管理和維護	智能iStack堆疊支持虛拟電纜檢測(Virtual Cable Test) 支持SNMPv1/v2c/v3 支持RMON 支持網管系統、支持WEB網管特性支持系統日志、分級告警支持GVRP協議 支持MUX VLAN功能支持802.3az能效以太網EEE 支持NetStream 支持斷電告警Dying gasp功能
環境要求	工作溫度：0 ℃ ～ 45 ℃ 相對濕度：5%～95%（無凝露）
外形尺寸mm（寬×深×高）	442×420×44.4 當使用1150W電源模塊時，電源模塊會突出設備一部分，設備總深度爲507
輸入電壓	交流額定電壓範圍：～100-240V AC；50/60Hz 交流最大電壓範圍：～90-264V AC；47/63Hz
功耗	<172.7W	<183.3W	無PD:<188.74W；有PD:<1739W（設備:299W PD:1440W)

組網應用

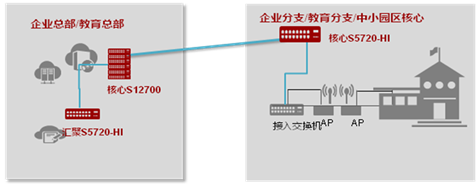

企業園區網應用

訂購信息

S5720-HI系列敏捷交換機及配件選購一覽表：

産品描述
S5720-32C-HI-24S-AC(24個千兆SFP,8個複用的千兆10/100/1000Base-T以太網端口Combo,4個萬兆SFP+,雙子卡槽位,雙電源槽位,含1個600W交流電源)
S5720-56C-HI-AC(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,雙子卡槽位,雙電源槽位,含1個600W交流電源)
S5720-56C-PWR-HI-AC(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,POE+,雙子卡槽位,雙電源槽位,含1個1150W交流電源)
S5720-56C-PWR-HI-AC1(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,POE+,雙子卡槽位,雙電源槽位,含1個600W交流電源)
4端口萬兆SFP+接口闆(S5720-HI系列使用)
350W 直流電源模塊
600W 交流電源模塊
1150W 交流POE電源模塊
Resource-ES1SWL512AP0-WLAN無線接入控制器AP資源授權-512AP(适用S5720HI系列)
Resource-ES1SWL128AP0-WLAN無線接入控制器AP資源授權-128AP(适用S5720HI系列)
Resource-ES1SWL64AP00-WLAN無線接入控制器AP資源授權-64AP(适用S5720HI系列)
Resource-ES1SWL16AP00-WLAN無線接入控制器AP資源授權-16AP(适用S5720HI系列)
Resource-ES5SF4512K00-FIBv4資源授權-128K(适用S5720HI系列)
Resource-ES5SF4128K00-FIBv4資源授權-512K(适用S5720HI系列)
Function-S5700-ES5FEA1-ES5SSVFF0000-SVF功能授權(适用S5720HI系列)
