S5720-SI系列交換機是全新的三層千兆以太網交換機,提供靈活的全千兆接入以及高性價比的固定千兆和萬兆上行端口。
S5720-SI系列交換機基于新一代高性能硬件和華爲公司統一的VRP(Versatile Routing Platform)軟件平台,具有增強的三層特性,智能iStack堆疊,靈活的以太組網,可擴展支持MACSec,成熟的IPv6特性,簡易的運行維護等特點,廣泛應用于企業園區接入和彙聚、數據中心接入等多種應用場景。
S5720-SI包括如下款型:
産品外觀 | 描述 |
---|---|
S5720-28P-SI-AC |
|
S5720-28X-SI-ACS5720-28X-SI-DC |
|
S5720-28X-SI-24S-ACS5720-28X-SI-24S-DC |
|
S5720-28X-PWR-SI-ACS5720-28X-PWR-SI-DC |
|
S5721-28X-SI-24S-AC |
|
S5720-52P-SI-AC |
|
S5720-52X-SI-ACS5720-52X-SI-DC |
|
S5720-52X-PWR-SI-ACS5720-52X-PWR-SI-DC |
|
S5720-52X-PWR-SI-ACF |
|
S5720S-28P-SI-AC |
|
S5720S-28X-SI-AC |
|
S5720S-52P-SI-AC |
|
S5720S-52X-SI-AC |
|
産品特性和優勢
強大的業務處理能力,多樣的安全控制
- 完善的二、三層組播協議,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,滿足多終端高清視頻監控和視頻會議接入需求。
- 增強支持OSPF、ISIS、BGP、VRRP等三層特性,滿足企業接入、彙聚業務承載要求,支持更加豐富的語音、視頻和數據應用。
- 支持MAC認證、802.1x認證、Portal認證,實現用戶策略(VLAN、QoS、ACL)的動态下發。
- 支持完善的DoS類防攻擊、用戶類防攻擊。其中,DoS類防攻擊主要針對交換機本身的攻擊,包括SYN Flood、Land、Smurf、ICMP Flood;用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC欺騙、DHCP request flood、改變 DHCP CHADDR 值等等。
- 通過建立和維護DHCP Snooping 綁定表,對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性,還可以保證DHCP服務器的合法性。
- 支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊導緻正常用戶無法上網。
輕松的運行維護
- 支持SVF超級虛拟交換網,SVF方案創新實現将原來“核心/彙聚+接入交換機+AP”的網絡架構,虛拟化爲一台設備進行管理,提供業界最簡化的網絡管理方案,簡化設備管理,實現接入交換機和無線AP的即插即用;業務配置模闆化,在核心設備上配置後自動下發到接入設備,實現集中管控,簡化業務配置,靈活調整。S5720-SI在SVF方案中支持作爲client角色。
- 支持敏捷的零配置部署,提供新入網設備Zero-Touch 安裝、故障設備更換免 配置、USB開局、設備批量配置、批量遠程升級等功能,便于安裝、升級、業務發放和其他管理維護工作,基于拓撲規劃開局,網絡拓撲自動發現、自動收集、智能糾錯,降低了運維成本。支持SNMP v1/v2c/v3、CLI(命令行)、Web網管、SSHv2.0等多樣化的管理和維護方式;支持RMON、多日志主機、端口流量統計和網絡質量分析,便于網絡優化和改造。
- 支持sFlow功能。按照标準定義的方式,對轉發的流量按需采樣,并實時地将采樣流量上送到收集器,用于生成統計信息圖表,爲企業用戶的日常維護提供了極大的方便。
多樣的可靠性保護
- 支持智能iStack堆疊,将多台支持堆疊特性的交換機組合在一起,最大可将9台物理交換機從邏輯上虛拟爲一台交換機。下行電口支持iStack。iStack堆疊系統通過多台成員設備之間冗餘備份,提高了設備級的可靠性;通過跨設備的鏈路聚合功能,提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力,通過增加成員設備,可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理, 堆疊形成後,多台物理設備虛拟成爲一台設備,用戶可以通過任何一台成員設備登錄堆疊系統,對堆疊系統所有成員設備進行統一配置和管理。
- 支持可插拔雙電源模塊,實現1+1冗餘備份,支持交流和直流電源模塊混插,可以根據實際需要靈活配置交流或直流電源模塊。
- 不僅支持傳統的STP/RSTP/MSTP生成樹協議,還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議,适用于半環、整環、級連環等各種組網,其協議簡單可靠、維護方便,并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準, 該标準基于傳統的以太網MAC和網橋功能,實現以太環網的毫秒級快速保護倒換。
- 支持SmartLink功能。通過多條鏈路接入到多台彙聚交換機上,SmartLink實現了上行鏈路的備份,極大地提升了接入側設備的可靠性。
- 支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速檢測鏈路故障。
成熟的IPv6特性
- 基于成熟穩定的VRP平台,支持IPv4/IPv6雙協議棧、IPv6路由協議RIPng、 IPv6 over IPv4隧道(手工隧道/6to4隧道/ISATAP隧道)。既可以部署在純IPv4或IPv6網絡,也可以部署在IPv4與IPv6共存的網絡,充分滿足網絡從IPv4向IPv6過渡的需求。
雲管理
- 支持雙桟模式,可靈活選擇雲管理模式或傳統模式;支持通過華爲雲管理平台對設備進行雲網規網優、雲監控、雲管理、雲盒配置,支持移動APP運維。
OPS
- OPS(Open Programmability System),是基于Python語言的開放可編程系統。IT管理員可以通過Python腳本對交換機進行運維功能的編程,快速實現功能創新,實現智能化運維。
永久PoE
- PoE交換機通過reboot命令進行不掉電重啓或軟件版本升級時,對下挂PD設備供電不會中斷,保證交換機重啓階段PD不掉電。
産品規格
規格 S5720-28P-SI-AC S5720-28X-SI-AC/DC S5720-28X-PWR-SI-AC/DC S5720-28X-SI-24S-AC/DC 固定端口 24個10/100/1000Base-T,4個複用SFP千兆端口(Combo),4個千兆SFP 24個10/100/1000Base-T,4個複用SFP千兆端口(Combo),4個萬兆SFP+ 24個10/100/1000Base-T(PoE+),4個複用SFP千兆端口(Combo),4個萬兆SFP+ 24個千兆 SFP,8個複用的千兆10/100/1000Base-T以太網端口Combo,4個萬兆SFP+ 外形尺寸mm
(寬×深×高)442×420×44.4 442×420×44.4 442×420×44.4 442*220*43.6 擴展插槽 NA NA NA NA 輸入電壓 AC:
額定電壓範圍:100~240V AC;50~60Hz
最大電壓範圍:90~264V AC;47~63HzDC:
額定電壓範圍:-48~60V DC
最大電壓範圍:-36~72V DC最大功耗 34.6W S5720-28X-SI-AC/DC:37.5W/36.9W
S5720-28X-PWR-SI-AC/DC:
不使用PoE :56.1W/56.3w;
使用PoE:913W/887W(PoE:740W)41.7W/42.7W 典型功耗
(不含PoE)21.2W S5720-28X-SI-AC/DC:22.3W/22.5W S5720-28X-PWR-SI-AC/DC:31.8W/32.6W 28.9 W/30.3W 工作溫度 0-1800 m:0 ~45℃;1800-5000 m:海拔每升高220m溫度規格降低1℃ 工作濕度 5%~95%(無凝露) 散熱方式 風冷散熱,智能調速 防雷 業務端口防雷能力:6KV 規格 S5721-28X-SI-24S-AC S5720-52P-SI-AC S5720-52X-SI-AC(DC)
S5720-52X-PWR-SI-AC(DC)S5720-52X-PWR-SI-ACF 固定端口 16個100/1000Base-X ,8個複用SFP千兆端口(Combo),4*萬兆SFP+ 48個10/100/1000Base-T,4個千兆SFP 48個10/100/1000Base-T,4個萬兆SFP+ 48個10/100/1000Base-T,4個萬兆SFP+ 外形尺寸mm
(寬×深×高)442×420×44.4 442×420×44.4 442×420×44.4 442×507×44.4 擴展插槽 NA NA NA NA 輸入電壓 AC:
額定電壓範圍:100~240V AC;50~60Hz
最大電壓範圍:90~264V AC;47~63HzDC:
額定電壓範圍:-48~60V DC
最大電壓範圍:-36~72V DC最大功耗 41W 53.6W S5720-52X-SI-AC/DC:56.8W/57.9W
S5720-52X-PWR-SI-AC/DC:不使用PoE:93.1W;
使用PoE:943.2W(PoE:740W)
不使用PoE :94.8W;
使用PoE:
1631.5W(PoE:1440W)典型功耗
(不含POE)34.5W 32.2W S5720-52X-SI-AC/DC:33.8W/34W 57W S5720-52X-PWR-SI-AC/DC:51W 工作溫度 0-1800 m:0 ~45℃;1800-5000 m:海拔每升高220m溫度規格降低1℃ 工作濕度 5%~95%(無凝露) 散熱方式 風冷散熱,智能調速 防雷 業務端口防雷能力:6KV 規格 S5720S-28P-SI-AC S5720S-28X-SI-AC S5720S-52P-SI-AC S5720S-52X-SI-AC 固定端口 24個10/100/1000Base-T,4個千兆SFP 24個10/100/1000Base-T,4個萬兆SFP+ 48個10/100/1000Base-T,4個千兆SFP 48個10/100/1000Base-T,4個萬兆SFP+ 外形尺寸mm
(寬×深×高)442×220×43.6 442×220×43.6 442×220×43.6 442×220×43.6 擴展插槽 NA NA NA NA 輸入電壓 AC:
額定電壓範圍:100~240V AC;50~60Hz
最大電壓範圍:90~264V AC;47~63HzDC:
額定電壓範圍:-48~60V DC
最大電壓範圍:-36~72V DC最大功耗 29.1W 32W/33W 51.5W 54.7W/59.7W 典型功耗
(不含PoE)20.2W 22W/21.9W 33W 34.4W/35.5W 工作溫度 0-1800 m:0 ~45℃;1800-5000 m:海拔每升高220m溫度規格降低1℃ 工作濕度 5%~95%(無凝露) 散熱方式 風冷散熱,智能調速 防雷 業務端口防雷能力:6KV 業務特性
特性 特性描述 MAC地址表 遵循IEEE 802.1d标準 支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項 支持源MAC地址過濾 VLAN特性 支持4K個VLAN 支持Guest VLAN、Voice VLAN 支持GVRP協議 支持MUX VLAN功能 支持基于MAC/協議/IP子網/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 可靠性 支持RRPP環型拓撲和RRPP多實例 支持SmartLink樹型拓樸和SmartLink多實例,提供主備鏈路的毫秒級保護 支持智能以太保護SEP協議 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 支持ERPS以太環保護協議(G.8032) 支持BPDU保護、根保護和環回保護 IP路由 靜态路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6 IPv6特性 支持ND(Neighbor Discovery) 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持6to4、ISATAP、手動配置tunnel 組 播 支持 PIM DM、PIM SM、PIM SSM 支持MLD v1/v2及MLD v1/v2 snooping 支持IGMP v1/v2/v3及IGMP v1/v2/v3 Snooping 支持VLAN内組播轉發和組播多VLAN複制 支持捆綁端口的組播負載分擔 支持可控組播 支持基于端口的組播流量統計 QoS/ACL 支持對端口入方向、出方向進行速率限制 支持報文重定向 支持基于端口的流量監管,支持雙速三色CAR功能 每端口支持8個隊列 支持WRR、DRR、SP、WRR+SP、DRR+SP隊列調度算法 支持報文的802.1p和DSCP優先級重新标記 支持L2(Layer 2)~L4(Layer 4)包過濾功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能 支持基于隊列限速和端口整形的功能 安全特性 用戶分級管理和口令保護 支持防止DOS、ARP攻擊功能、ICMP防攻擊 支持IP、MAC、端口、VLAN的組合綁定 支持端口隔離、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址 支持MAC地址學習數目限制 支持IEEE 802.1x認證,支持單端口最大用戶數限制 支持AAA認證,支持Radius、HWTACACS、NAC等多種方式 支持SSH V2.0 支持HTTPS 支持CPU保護功能 支持黑名單和白名單 支持dot1X、MAC認證和Portal認證 支持DHCPv4/v6 client/relay/server/snooping 支持對ND、DHCPv6、MLD等IPv6協議報文進行攻擊溯源和懲罰 支持用戶認證點和策略執行點分離 支持IPSec對管理報文加密 超級虛拟交換網(SVF) 支持作爲SVF client零配置即插即用 支持自動加載client的大包和補丁 支持業務一鍵式自動下發 client支持獨立運行 OAM 軟件實現 支持EFM OAM 支持CFM OAM 支持Y.1731性能檢測 管理和維護 智能iStack堆疊(業務口實現) 支持虛拟電纜檢測(Virtual Cable Test) 支持SNMPv1/v2c/v3 支持RMON 支持網管系統、支持WEB網管特性 支持系統日志、分級告警 支持802.3az能效以太網EEE 支持sFlow 互通性 VBST基于VLAN生成樹協議(和PVST/PVST+/RPVST 互通) LNP 鏈路類型協商協議(和DTP相似功能) VCMP VLAN集中管理協議(和VTP相似功能)
Openflow支持多控制器 支持多級流表 支持Group table 支持Meter 支持Openflow 1.3标準 組網應用

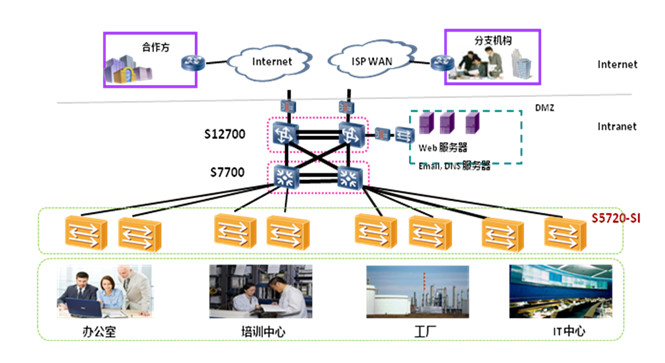

大型企業網絡應用
S5720-SI可以作爲大中型企業網絡的接入設備,小型園區網的彙聚設備,利用鏈路捆綁、雙歸等組網,充分提高網絡可靠性。
訂購信息
S5720-SI系列以太交換機主機選購一覽表:
型号 産品描述 S5720-28P-SI-AC S5720-28P-SI組合配置(24個10/100/1000Base-T以太網端口,4個複用的千兆Combo SFP,4個千兆SFP,含1個交流電源) S5720-28X-SI-AC S5720-28X-SI組合配置(24個10/100/1000Base-T以太網端口,4個複用的千兆Combo SFP,4個萬兆SFP+,含1個交流電源) S5720-28X-SI-DC S5720-28X-SI組合配置(24個10/100/1000Base-T以太網端口,4個複用的千兆Combo SFP,4個萬兆SFP+,含1個150W直流電源) S5720-28X-SI-24S-AC S5720-28X-SI-24S組合配置(24個千兆SFP端口, 8個複用的千兆10/100/1000Base-T以太網端口Combo,4個萬兆SFP+,含1個150W交流電源) S5720-28X-SI-24S-DC S5720-28X-24S-SI組合配置(24個千兆SFP端口, 8個複用的千兆10/100/1000Base-T以太網端口Combo,4個萬兆SFP+,含1個150W直流電源) S5721-28X-SI-24S-AC S5721-28X-SI-24S組合配置(24個千兆SFP端口,8個複用的千兆10/100/1000Base-T以太網端口Combo,4個萬兆SFP+,含1個60W交流電源) S5720-52P-SI-AC S5720-52P-SI組合配置(48個10/100/1000Base-T以太網端口,4個千兆SFP,含1個交流電源) S5720-52X-SI-AC S5720-52X-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,含1個交流電源) S5720-52X-SI-DC S5720-52X-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,含1個150W直流電源) S5720-28X-PWR-SI-AC S5720-28X-PWR-SI組合配置(24個10/100/1000Base-T以太網端口,4個複用的千兆Combo SFP,4個萬兆SFP+,PoE+,含1個500W交流電源) S5720-28X-PWR-SI-DC S5720-28X-PWR-SI組合配置(24個10/100/1000Base-T以太網端口,4個複用的千兆Combo SFP,4個萬兆SFP+,PoE+,含1個650W直流電源) S5720-52X-PWR-SI-AC S5720-52X-PWR-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,PoE+,含1個500W交流電源) S5720-52X-PWR-SI-DC S5720-52X-PWR-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,PoE+,含1個650W直流電源) S5720-52X-PWR-SI-ACF S5720-52X-PWR-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,PoE+,含1個1150W交流電源) S5720S-28P-SI-AC S5720S-28P-SI-AC(24個10/100/1000Base-T以太網端口,4個千兆SFP,交流供電) S5720S-28X-SI-AC S5720S-28X-SI-AC(24個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電) S5720S-52P-SI-AC S5720S-52P-SI-AC(48個10/100/1000Base-T以太網端口,4個千兆SFP,交流供電) S5720S-52X-SI-AC S5720S-52X-SI-AC(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,交流供電) PAC-60WA-L 60W AC 電源模塊 ES0W2PSA0150 150W AC 電源模塊 ES0W2PSD0150 150W DC 電源模塊 PAC-500WA-BE 500W AC PoE 電源模塊 PDC-650WA-BE 650W DC PoE 電源模塊 W2PSA1150 1150W AC PoE電源模塊 RPS1800 RPS1800 冗餘電源
