産品概述
S5720-EI下一代增強型千兆以太網交換機系列（以下簡稱S5720-EI），是華爲公司自主研發的新一代千兆以太網交換機，提供靈活的全千兆光/電/Combo口接入以及增強的萬兆上行端口擴展能力。該系列交換機基于新一代高性能處理器和華爲公司統一的VRP（Versatile Routing Platform）軟件平台，提供更大的表項規格，更高的硬件處理能力，可集成無線控制器功能，可支持MACSec功能，具備更加完善的業務處理能力，增強的安全控制，靈活的以太組網，成熟的IPv6特性，智能iStack堆疊，方便的運行維護等特點。廣泛應用于企業園區接入、彙聚，數據中心千兆接入等多種應用場景。産品外觀
| 産品外觀 | 描述 |
|---|---|
S5720-32P-EI-AC |
|
S5720-32X-EI-AC
|
|
S5720-32X-EI-24S-AC
|
|
S5720-36C-EI-28S-AC
|
|
S5720-36C-EI-AC
|
|
S5720-36C-PWR-EI-AC
|
|
S5720-36PC-EI-AC |
|
S5720-50X-EI-AC
|
|
S5720-50X-EI-46S-AC
|
|
S5720-52X-EI-AC |
|
S5720-52P-EI-AC |
|
S5720-56C-EI-48S-AC
|
|
S5720-56C-EI-AC
|
|
S5720-56C-PWR-EI-AC(DC/AC1) |
|
S5720-56PC-EI-AC |
|
産品特性和優勢
輕松的運行維護
- 電源端口前置的款型可以滿足300mm深的機櫃放置，整台設備可以前面闆單面維護，簡化了運維，而且機櫃的擺放更加靈活，可以靈活選擇機櫃靠牆放置或者機櫃背靠背放置，滿足客戶機櫃深度小、機房空間有限的需求，并爲客戶節省空間。
- 支持遠程點燈功能，管理人員可以使用配置命令控制前面闆sys燈在一段時間内快閃，從而可以在機房中快速定位設備。
- 支持SVF超級虛拟交換網，SVF方案創新實現将原來“核心/彙聚+接入交換機+AP”的網絡架構，虛拟化爲一台設備進行管理，提供業界最簡化的網絡管理方案，簡化設備管理，實現接入交換機和無線AP的即插即用；業務配置模闆化，在核心設備上配置後自動下發到接入設備，實現集中管控，簡化業務配置，靈活調整。S5720-EI在SVF方案中支持作爲client角色。
- 支持華爲Easy Operation簡易運維方案，提供新入網設備Zero-Touch 安裝、故障設備更換免 配置、USB開局、設備批量配置、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，降低了運維成本。支持SNMP v1/v2c/v3、CLI（命令行）、Web網管、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。
多樣的可靠性保護
- 支持智能iStack堆疊，将多台支持堆疊特性的交換機組合在一起，從邏輯上組合成一台虛拟交換機。多台成員設備之間冗餘備份，提高了設備級的可靠性；通過跨設備的鏈路聚合功能，提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力，輕松地擴展堆疊系統的端口數、帶寬和處理能力并簡化了配置和管理。
- 支持可插拔雙電源模塊，實現1+1冗餘備份，支持交流和直流電源模塊混插，可以根據實際需要靈活配置交流或直流電源模塊。支持可插拔雙風扇，根據溫度變化智能調節風扇的轉速，提高設備級可靠性。
- 不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華爲自主創新的SEP 智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議，适用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準，該标準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。
- 支持SmartLink和VRRP功能。通過多條鏈路接入到多台彙聚交換機上，SmartLink/VRRP實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。
- 支持多種連接故障快速檢測功能。支持完善的以太OAM (IEEE802.3ah/802.1ag/ITU Y.1731)和BFD功能。
增強的業務處理能力，完善的安全控制
- 支持Multi-VPN-Instance CE（MCE）功能。支持下接不同的VPN用戶，通過更大規格的路由多實例，實現了不同用戶的隔離；上行通過共用的物理接口連接到PE設備，減少單個VPN用戶對網絡部署的投資。支持MPLS L3VPN、MPLS L2VPN(VPWS\VPLS)、MPLS-TE、MPLS QoS等功能，是業界爲數不多的高性價比盒式MPLS交換機。
- 提供高品質的QoS（Quality of Service）能力，具備完善的隊列調度算法、擁塞控制算法，創新的優先級調度算法和多級隊列調度機制，能夠對數據流實現多級的精确調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。
增強的NAC功能，支持802.1x認證、MAC認證、Portal認證、混合認證，實現VLAN、QoS、ACL等用戶策略的動态下發，支持對用戶分組管理，爲用戶配置免認證IP網段和用戶HTTP訪問URL重定向功能可實現客戶端的快速部署，支持對無HTTP訪問能力的終端主動觸發Portal認證。
支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYN Flood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC 欺騙、DHCP request flood、改變DHCP CHADDR 值等等。
通過建立和維護DHCP Snooping綁定表，對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping的信任端口特性，還可以保證DHCP服務器的合法性。
支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊導緻正常用戶無法上網。
支持MACSec，提供逐跳設備的數據安全傳輸，适用于政府、金融等對數據機密性要求較高的場景。
成熟的IPv6 特性
- 基于成熟穩定的VRP平台，支持IPv4/IPv6 雙協議棧、IPv6路由協議（RIPng/OSPFv3/BGP4+/IS-ISv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。既可以部署在純IPv4或IPv6網絡，也可以部署在IPv4與IPv6共存的網絡，充分滿足網絡從IPv4向IPv6過渡的需求。
産品規格
| 項目 | S5720-32P-EI-AC S5720-52P-EI-AC |
S5720-32X-EI-AC(DC) S5720-32X-EI-24S-AC(DC) S5720-50X-EI-AC(DC) S5720-50X-EI-46S-AC(DC) S5720-52X-EI-AC |
S5720-36PC-EI-AC S5720-56PC-EI-AC |
S5720-36C-EI-AC(DC) S5720-36C-PWR-EI-AC(DC) S5720-36C-EI-28S-AC(DC) S5720-56C-EI-AC(DC) S5720-56C-PWR-EI-AC(DC/AC1) S5720-56C-EI-48S-AC(DC) |
|
|---|---|---|---|---|---|
| 固定端口 |
C系列： |
||||
| 擴展插槽 | NA | 提供1個擴展插槽，可擴展支持業務插卡： 2端口萬兆SFP+接口闆 2端口萬兆RJ45接口闆 8端口萬兆SFP+接口闆 8端口萬兆RJ45接口闆 2端口QSFP+接口闆 或堆疊卡 |
|||
| MAC地址表 | 遵循IEEE 802.1d标準 支持64K MAC地址容量 支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項 支持源MAC地址過濾 |
||||
| VLAN特性 | 支持4K個VLAN 支持Guest VLAN、Voice VLAN 支持GVRP協議 支持MUX VLAN功能 支持基于MAC/協議/IP子網/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 支持協議透明VLAN |
||||
| 環網保護技術 | 支持RRPP環型拓撲和RRPP多實例 支持SmartLink樹型拓樸和SmartLink多實例，提供主備鏈路的毫秒級保護 支持智能以太保護SEP協議 支持ERPS以太環保護協議（G.8032） 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 支持BPDU保護、根保護和環回保護 支持BPDU Tunnel |
||||
| MPLS | 支持MPLS L3VPN 支持MPLS L2VPN(VPWS/VPLS) 支持MPLS-TE 支持MPLS QoS |
||||
| IP路由 | 靜态路由、RIPv1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 | ||||
| IPv6特性 | 支持ND（Neighbor Discovery） 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持6to4、ISATAP、手動配置tunnel 支持基于源IPv6地址、目的IPv6地址、四層端口、協議類型等ACL 支持MLD v1/v2 snooping（Multicast Listener Discovery snooping） |
||||
| 組 播 | 支持IGMP v1/v2/v3 Snooping和快速離開機制 支持VLAN内組播轉發和組播多VLAN複制 支持捆綁端口的組播負載分擔 支持可控組播 支持基于端口的組播流量統計 支持IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM 支持MSDP |
||||
| QoS/ACL | 支持對端口入方向、出方向進行速率限制 支持報文重定向 支持基于端口的流量監管，支持雙速三色CAR功能 每端口支持8個隊列 支持WRR、DRR、SP、WRR＋SP、DRR+ SP隊列調度算法 支持WRED 支持報文的802.1p和DSCP優先級重新标記 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能 支持基于隊列限速和端口整形功能 支持1:1、N:1、N:4端口鏡像 |
||||
| 安全特性 | 用戶分級管理和口令保護 支持防止DOS、ARP攻擊功能、ICMP防攻擊 支持IP、MAC、端口、VLAN的組合綁定 支持端口隔離、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址 支持MAC地址學習數目限制 支持IEEE 802.1x認證，支持單端口最大用戶數限制 支持AAA認證，支持Radius、HWTACACS等多種方式 支持NAC功能 支持SSH V2.0 支持HTTPS 支持CPU保護功能 支持黑名單和白名單 支持MACSec |
||||
| 可靠性 | 支持以太網OAM 802.3ah和802.1ag 支持 ITU-Y.1731 支持 BFD for BGP/IS-IS/OSPF/靜态路由 |
||||
| 超級虛拟交換網(SVF) | 支持作爲SVF client零配置即插即用 支持自動加載client的大包和補丁 支持業務一鍵式自動下發 client支持獨立運行 |
||||
| 管理和維護 | 支持智能堆疊iStack 支持虛拟電纜檢測(Virtual Cable Test) 支持SNMPv1/v2c/v3 支持RMON/RMON2 支持網管系統、支持WEB網管特性 支持系統日志、分級告警 支持sFlow 支持802.3az能效以太網EEE |
||||
| 互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） LNP 鏈路類型協商協議（和DTP相似功能） VCMP VLAN集中管理協議（和VTP相似功能） |
||||
| Openflow | 支持多控制器 支持多級流表 支持Group table 支持Meter 支持Openflow 1.3标準 |
||||
| 防雷 | 業務端口防雷能力：6KV | ||||
| 輸入電壓 | AC： 額定電壓範圍：100-240V AC；50/60Hz 最大電壓範圍：90-264V AC；47/63Hz DC： 額定電壓範圍：-48- -60V DC 最大電壓範圍：-36- -72V DC |
||||
| 外形尺寸mm（寬×深×高） | 442×220×43.6 | S5720-56C-PWR-EI-AC1：442×507×44.4 其它：442×420×44.4 |
|||
| 電源前置 | S5720-32P-EI-AC: 是 S5720-52P-EI-AC: 否 |
S5720-52X-EI-AC: 否 其餘：是 |
否 | ||
| 典型功耗 |
C系列： S5720-36C-EI-AC(DC): 39.5W S5720-36C-PWR-EI-AC(DC): without PD: 48.5W, with PD: <864.3W(PoE:740W) S5720-36C-EI-28S-AC(DC): 47.9W S5720-56C-EI-AC(DC): 40.5W S5720-56C-PWR-EI-AC(DC): without PD: 53.5W,with PD: <889.4W(PoE:740W) S5720-56C-PWR-EI-AC1: without PD: 53.5W,with PD: <1564.8W(PoE:1440W) S5720-56C-EI-48S-AC(DC): 68.8W PC系列: S5720-36PC-EI-AC: 38.3W S5720-56PC-EI-AC: 39.3W X系列： S5720-32X-EI-AC(DC): 40.9W S5720-32X-EI-24S-AC(DC): 55.5W S5720-50X-EI-AC(DC) : 47.5W S5720-50X-EI-46S-AC(DC): 73.8W S5720-52X-EI-AC: 52.3W P系列： S5720-32P-EI-AC: 39.8W S5720-52P-EI-AC: 51.1W |
||||
組網應用

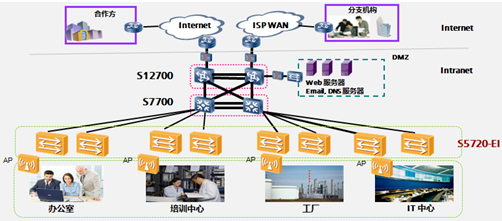

大型企業網絡應用
-
S5720-EI可以作爲大中型企業網絡的接入設備，小型或中型園區網的彙聚設備，利用鏈路捆綁、雙歸等組網，充分提高網絡可靠性。

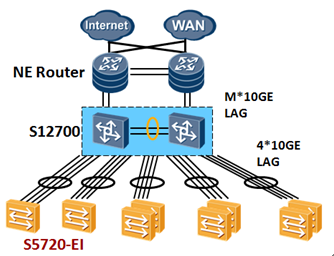

數據中心網絡應用
-
S5720-EI可用在數據中心，接入千兆服務器，再利用鏈路捆綁彙聚到上層設備。單機架服務器超過一定數量可采用堆疊方式完成服務器接入，便于維護和提高可靠性。
訂購信息
S5720-EI系列以太交換機主機選購一覽表：| 産品描述 | ||||
|---|---|---|---|---|
| S5720-32P-EI-AC(24個10/100/1000Base-T以太網端口，8個千兆SFP，交流供電，前維護) | ||||
| S5720-32X-EI-AC(24個10/100/1000Base-T以太網端口，4個千兆SFP，4個萬兆SFP+，交流供電，前維護) | ||||
| S5720-32X-EI-DC (24個10/100/1000Base-T以太網端口，4個千兆SFP，4個萬兆SFP+，直流供電，前維護) | ||||
| S5720-32X-EI-24S-AC(24個千兆SFP，4個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電，前維護) | ||||
| S5720-32X-EI-24S-DC(24個千兆SFP，4個10/100/1000Base-T以太網端口，4個萬兆SFP+，直流供電，前維護) | ||||
| S5720-36C-EI-AC(28個10/100/1000Base-T以太網端口，4個複用的千兆Combo SFP，4個萬兆SFP+，單子卡槽位，含1個150W交流電源) | ||||
| S5720-36C-EI-DC(28個10/100/1000Base-T以太網端口，4個複用的千兆Combo SFP，4個萬兆SFP+，單子卡槽位，含1個150W直流電源) | ||||
| S5720-36C-PWR-EI-AC(28個10/100/1000Base-T以太網端口，4個複用的千兆Combo SFP，4個萬兆SFP+，單子卡槽位，PoE+，含1個500W交流電源) | ||||
| S5720-36C-PWR-EI-DC(28個10/100/1000Base-T以太網端口，4個複用的千兆Combo SFP，4個萬兆SFP+，單子卡槽位，PoE+，含1個650W直流電源) | ||||
| S5720-36PC-EI-AC(28個10/100/1000Base-T以太網端口，4個複用的千兆Combo SFP，4個千兆SFP，單子卡槽位，含1個150W交流電源) | ||||
| S5720-36C-EI-28S-AC(28個千兆SFP，4個複用的千兆10/100/1000Base-T以太網端口Combo，4個萬兆SFP+，單子卡槽位，含1個150W交流電源) | ||||
| S5720-36C-EI-28S-DC(28個千兆SFP，4個複用的千兆10/100/1000Base-T以太網端口Combo，4個萬兆SFP+，單子卡槽位，含1個150W直流電源) | ||||
| S5720-50X-EI-AC(46個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電，前維護) | ||||
| S5720-50X-EI-DC(46個10/100/1000Base-T以太網端口，4個萬兆SFP+，直流供電，前維護) | ||||
| S5720-50X-EI-46S-AC(46個千兆SFP，4個萬兆SFP+，交流供電，前維護) | ||||
| S5720-50X-EI-46S-DC(46個千兆SFP，4個萬兆SFP+，直流供電，前維護) | ||||
| S5720-52X-EI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，交流供電) | ||||
| S5720-52P-EI-AC(48個10/100/1000Base-T以太網端口，4個千兆SFP，交流供電) | ||||
| S5720-56C-EI-48S-AC(48個千兆SFP，4個萬兆SFP+，單子卡槽位，含1個150W交流電源) | ||||
| S5720-56C-EI-48S-DC(48個千兆SFP，4個萬兆SFP+，單子卡槽位，含1個150W直流電源) | ||||
| S5720-56C-EI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，單子卡槽位，含1個150W交流電源) | ||||
| S5720-56C-EI-DC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，單子卡槽位，含1個150W直流電源) | ||||
| S5720-56PC-EI-AC(48個10/100/1000Base-T以太網端口，4個千兆SFP，單子卡槽位，含1個150W交流電源) | ||||
| S5720-56C-PWR-EI-AC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，單子卡槽位，PoE+，含1個500W交流電源) | ||||
| S5720-56C-PWR-EI-DC(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，單子卡槽位，PoE+，含1個650W直流電源) | ||||
| S5720-56C-PWR-EI-AC1(48個10/100/1000Base-T以太網端口，4個萬兆SFP+，單子卡槽位，PoE+，含1個1150W交流電源) | ||||
| 2端口萬兆SFP+接口闆(S5720EI系列使用) | ||||
| 2端口萬兆RJ45接口闆(S5720EI系列使用) | ||||
| 8端口萬兆SFP+接口闆(S5720EI系列使用) | ||||
| 8端口萬兆RJ45接口闆(S5720EI系列使用) | ||||
| 2端口QSFP+接口闆(S5720EI系列使用) | ||||
| S5720EI風機盒(F,風機盒面闆側進風) | ||||
| RPS1800 冗餘電源 | ||||
| 150W AC 電源模塊 | ||||
| 150W DC 電源模塊 | ||||
| 500W AC PoE 電源模塊 | ||||
| 650W DC PoE 電源模塊 | ||||
| 1150W AC電源模塊 | ||||
