産品概述
S6720-EI系列萬兆交換機(以下簡稱S6720-EI),是華爲公司自主開發的新一代全萬兆盒式交換機,可用于數據中心萬兆服務器接入、園區網的彙聚或核心。
S6720-EI是業内最高性能的盒式交換機之一,提供全線速萬兆接入接口和40GE上行接口,使萬兆服務器高密度接入和園區網高密度40GE核心或彙聚成爲可能。同時,S6720-EI支持豐富的業務特性、完善的安全控制策略、豐富的QoS等特性以滿足數據中心擴展性、可靠性、可管理性及安全性等諸多挑戰。
簡約款型S6720S-26Q-EI-24S僅有220mm進深,可以滿足300mm深的機櫃放置,節省安裝空間。
産品外觀
S6720-EI目前有形态如下:
産品外觀 | 描述 |
---|---|
S6720-30C-EI-24S-AC |
|
S6720-54C-EI-48S-AC |
|
S6720S-26Q-EI-24S-AC |
|
産品特性
大容量高密萬兆接入和40GE上行
- 随著用戶端對業務帶寬需求不斷提高,服務器端的萬兆網卡應用越來越廣泛以提供更大的帶寬服務。數據中心服務器交換機迫切需要提供更高的轉發性能和萬兆端口擴展能力。S6720-EI系列盒式交換機擁有業内同檔次設備領先的萬兆端口密度、交換容量,單台設備可以最多支持48個全線速轉發的萬兆端口,支持高達6個全線速QSFP+口。
- 端口支持GE和10GE靈活接入,自動識别安裝光模塊類型,從而最大程度保護用戶投資和确保使用的靈活性。
- 針對于數據中心數據流量大和無阻塞傳輸的要求,S6720-EI交換機可以提供強大的緩存能力,并且支持先進的緩存調度機制,從而可以保證設備緩存能力最大化的有效利用。
完善的安全控制策略
- S6720-EI提供多種安全保護功能。支持DOS(Denial of Service)類防攻擊、網絡的防攻擊、用戶的防攻擊等功能。其中DOS類防攻擊主要包括SYN Flood、Land、Smurf、ICMP Flood。網絡的防攻擊主要是指STP的BPDU/Root攻擊。用戶的防攻擊涉及DHCP仿冒攻擊、中間人攻擊、IP/MAC Spoofing 攻擊、DHCP request flood、改變 CHADDR 值的 DOS 攻擊等等。
- S6720-EI支持通過建立和維護DHCP Snooping綁定表,對不符合綁定表項的非法報文(ARP欺騙報文、擅自修改IP地址等)直接丢棄,有效防止黑客或攻擊者通過ARP報文實施園區網常見的“中間人”攻擊。利用DHCP Snooping 的信任端口特性還可以保證DHCP Server 的合法性。
- S6720-EI支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊将交換機ARP表項占滿,導緻正常用戶無法上網。同時,支持IP Source Check 特性,防止包括MAC 欺騙、IP欺騙、MAC/IP欺騙在内的非法地址仿冒帶來的DOS攻擊;S6720-EI支持 URPF功能,保證端口接收到數據包時,會反向查找路徑驗證數據包的真實性,從而有效地杜絕了網絡中日益泛濫的源地址欺騙。
- S6720-EI支持集中式MAC地址認證和802.1x 認證,支持用戶賬号、IP、MAC、VLAN、端口、客戶端是否安裝病毒防範等用戶标識元素的,同時實現用戶策略(VLAN、QoS、ACL)的動态下發。
- S6720-EI支持基于端口的源MAC地址學習限制功能,有效防止用戶源MAC欺騙沖擊設備MAC表項,導緻正常用戶無法學到MAC表而泛洪的問題等。
完備的可靠性保護機制
- S6720-EI支持雙電源冗餘供電.。用戶可靈活選擇單電源工作模式或者雙電源工作模式,提高了設備可靠性;兩個可插拔風扇提升了穩定性,設備MTBF時間業界領先。
- S6720-EI對傳統的STP/RSTP/MSTP生成樹進行了增強,支持MSTP多進程,大大提高接入環實例數目。還支持Smartlink和RRPP等增強型以太網技術,可以實現毫秒級鏈路保護倒換,保證高可靠性的網絡質量。此外,針對Smartlink和 RRPP均提供多實例功能,可實現鏈路負載分擔,進一步提高了鏈路帶寬利用率。
- S6720-EI支持以太Trunk(E-Trunk)功能。在使用E-Trunk之後,CE設備可以通過E-Trunk雙歸接入到兩台PE設備上,實現了跨設備的鏈路聚合和鏈路負載分擔功能,也極大的提升了接入側設備的可靠性。
- S6720-EI支持智能以太保護SEP(Smart Ethernet Protection),SEP是一種專用于以太網鏈路層的環網協議,适用于半環組網場景,提供毫秒級快速業務倒換性能,保證業務的不中斷。SEP協議簡單可靠、倒換性能高、維護方便、拓撲靈活,可以大大方便用戶進行網絡的管理和規劃。
- S6720-EI支持G.8032(Ethernet Ring Protection Switching,簡稱ERPS)業界最新的環網标準協議,ERPS标準基于傳統的以太網MAC和網橋功能,利用以太網成熟的OAM功能和一個環網自動保護倒換(Ring APS,簡稱R-APS)協議,實現以太環網的毫秒級快速保護倒換。ERPS支持多種業務,組網模式靈活,爲客戶帶來更低的OPEX和CAPEX。
- S6720-EI支持VRRP虛拟路由冗餘協議,構建VRRP備份組,保持通訊的連續性和可靠性,有效保障網絡接入的連續性和可靠性。支持在設備上配置多條等價路由的方式實現上行路由的冗餘備份,當主上行路由發生故障時自動切換到下一個備份路由上去,實現上行路由的多級備份。
豐富的Qos控制
- S6720-EI支持多種QOS控制手段,可以基于五元組、IP優先級、TOS、DSCP、IP協議類型、ICMP類型、TCP源端口、VLAN、以太網幀協議類型、CoS等信息,實現複雜流流分類功能,支持雙向ACL。S6720-EI支持基于流的雙速三色限速功能,每端口支持8個優先級隊列,支持WRR、DRR、SP、WRR+SP、DRR+SP多種隊列調度算法和WRED擁塞避免機制,有效地保證了話音、視頻和數據等網絡業務不同的質量要求。
良好的可擴展性
- S6720-EI支持智能堆疊 iStack功能,能夠将多台設備虛拟化爲一台邏輯設備來管理和使用。普通端口可以通過命令行配置爲堆疊端口,使端口應用更加靈活。通過光纖進行堆疊可大幅增加堆疊的距離,突破了傳統堆疊距離的限制。相對單一設備,智能堆疊在擴展性、可靠性、性能和整體架構等方面均具有強大的優勢。當客戶需要擴容或者有單個設備故障需要替換時,可實現對“新增設備”的熱插拔,從而減少了業務中斷對客戶的影響;相對于框式交換機來說,智能堆疊在性能和端口密度方面突破了硬件架構的限制。而對管理來說,堆疊後的數台設備在邏輯上可認爲是一台,實現單一IP管理,大大降低系統擴展以及運維的成本。
貼心的可管理性
- S6720-EI采用“一次進站”方案, 支持自動配置、即插即用、USB開局、自動批量遠程升級功能,便于部署升級和業務發放,簡化後續的管理和維護性能。從而大大降低了維護成本。
- S6720-EI支持SNMP v1/v2c/v3, CLI命令行、Web網管等多樣化的管理和維護方式,設備管理更加靈活。支持NTP、SSHv2.0、HWTACACS、RMON、多日志主機、基于端口的流量統計,支持NQA網絡質量分析,有利于進一步作好網絡規劃和改造。
- S6720-EI支持GVRP,實現VLAN動态分發、注冊和傳播VLAN屬性,減少手工配置量、保證VLAN配置正确性,減少因爲配置不一緻而導緻的網絡互通問題。
- S6720-EI支持MUX VLAN功能。MUX VLAN提供了一種在VLAN的端口間進行二層流量隔離的機制。采用兩層VLAN隔離技術,隻有上層VLAN全局可見,下層VLAN相互隔離。MUX VLAN通常用來防止連接到某些接口或接口組的網絡設備之間的相互通信,但卻允許與默認網關進行通信。例如在企業内部網,客戶端口可以同服務器端口通訊,但客戶端口之間不能通訊。
- S6720-EI支持BFD鏈路快速檢測功能,能爲OSPF、ISIS、VRRP、PIM等協議提供毫秒級檢測機制,提高了網絡可靠性。S6720-EI遵循IEEE 802.3ah和802.1ag提供點到點以太網故障管理功能,可以用于檢測用戶鏈路上的故障。完善的以太網OAM功能,能夠有效提高以太網的網絡管理維護能力,保障網絡的穩定運行。
豐富的IPv6特性
- S6720-EI提供雙協議棧,可平滑升級。S6720-EI硬件支持IPv4/IPv6雙棧和IPv6 over IPv4隧道(包括手工Tunnel,6to4 Tunnel,ISATAP Tunnel),既可以用于純IPv4或IPv6網絡,也可以用于IPv4到IPv6共存的網絡,組網方式靈活,充分滿足當前網絡從IPv4向IPv6過渡的需求。
- S6720-EI支持豐富的IPv6路由協議,包括RIPng、OSPFv3。支持IPv6的鄰居發現協議(Neighbor Discovery Protocol,NDP),管理鄰居節點的交互。支持PMTU發現(Path MTU Discovery)機制,可以找到從源端到目的端的路徑上一個合适的MTU 值,以便有效地利用網絡資源并得到最佳的吞吐量。
産品規格
項目 | S6720-30C-EI-24S-AC S6720-30C-EI-24S-DC |
S6720-54C-EI-48S-AC S6720-54C-EI-48S-DC |
S6720S-26Q-EI-24S-AC S6720S-26Q-EI-24S-DC |
---|---|---|---|
固定端口 |
24×10GE SFP+端口, 2×40GE QSFP+端口 |
48×10GE SFP+端口, 2×40GE QSFP+端口 |
24×10GE SFP+端口, 2×40GE QSFP+端口 |
擴展插槽 |
1個擴展插槽,支持4×40GE QSFP+插卡 |
1個擴展插槽,支持4×40GE QSFP+插卡 |
不支持 |
MAC地址表 |
288K |
||
VLAN特性 |
支持4K個VLAN |
||
IPv4路由 |
靜态路由、RIP V1/2、ECMP、支持URPF |
||
IPv6路由 |
靜态路由 |
||
IPv6特性 |
支持ND(Neighbor Discovery) |
||
組 播 |
支持二層靜态組播MAC |
||
QoS/ACL |
支持對端口接收和發送報文的速率進行限制 |
||
可靠性 |
支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議 |
||
MPLS |
支持MPLS L3VPN |
||
安全特性 |
支持防止DOS、ARP攻擊功能、ICMP防攻擊 |
||
超級虛拟交換網(SVF) | 支持作爲SVF Parent,将下聯交換機縱向虛拟爲一台設備管理,并支持2層Client架構 支持作爲SVF Client。 |
||
Openflow |
支持多控制器 |
||
VxLAN | 支持VxLAN功能,支持VxLAN二層網關、三層網關 支持通過Netconf進行配置 |
||
管理和維護 |
支持智能堆疊iStack(業務口實現) |
||
環境要求 |
工作溫度:0-1800 m,0-45℃;1800-5000 m,海拔每增加220米降低1℃ |
||
輸入電壓 |
AC: |
||
外形尺寸mm(寬×深×高) | 442×420×44.4 | 442×420×44.4 | 442×220×44.4 |
典型功耗 |
AC供電:不帶插卡147W,帶插卡166W |
AC供電:不帶插卡190W,帶插卡209W |
AC供電:109W DC供電:101W |
組網應用

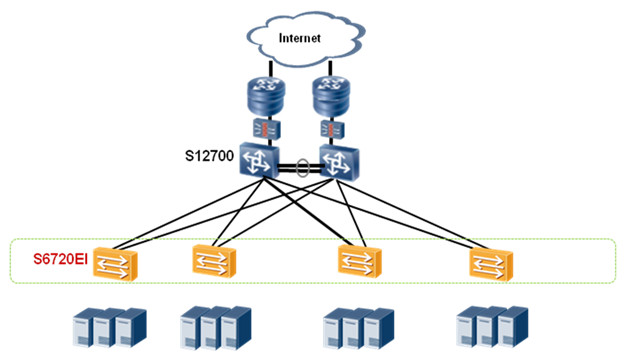

在數據中心的典型應用
如下圖,采用S12700系列敏捷交換機作爲數據中心核心,通過集成的防火牆、負載均衡等多業務闆卡來實現安全保證和流量均衡。萬兆服務器接入可使用S6720-EI提供高密度的萬兆接入方案。

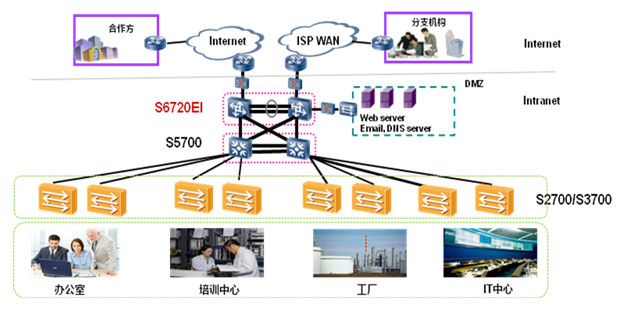

在園區網的應用
S6720-EI可用于中小型園區網的核心,其業界領先的高密度全線速萬兆端口,順應網絡帶寬需求日益膨脹的趨勢;其豐富的業務特性、完善的安全控制機制使得S6720成爲園區交換機最高性價比的選擇。
訂購信息
産品描述 |
---|
S6720-30C-EI-24S-AC組合配置(24個萬兆SFP+,2個40GE QSFP+,單子卡槽位,含1個600W交流電源) |
S6720-54C-EI-48S-AC組合配置(48個萬兆SFP+,2個40GE QSFP+,單子卡槽位,含1個600W交流電源) |
S6720-30C-EI-24S-DC組合配置(24個萬兆SFP+,2個40GE QSFP+,單子卡槽位,含1個350W直流電源) |
S6720-54C-EI-48S-DC組合配置(48個萬兆SFP+,2個40GE QSFP+,單子卡槽位,含1個350W直流電源) |
S6720S-26Q-EI-24S-AC組合配置(24個萬兆SFP+,2個40GE QSFP+,含1個170W交流電源) |
S6720S-26Q-EI-24S-DC組合配置(24個萬兆SFP+,2個40GE QSFP+,含1個170W直流電源) |
4端口40GE QSFP+接口闆(S6720EI系列使用) |
風機盒(B,風機盒面闆側出風) |
600W 交流電源模塊 |
350W 直流電源模塊 |
170W 交流電源模塊 |
170W 直流電源模塊 |
更多信息,請聯系華爲當地銷售機構。
