産品概述
S9700系列交換機是華爲公司面向下一代園區網核心和數據中心業務彙聚而專門設計開發的高端智能T比特核心路由交換機。該産品采用先進的多層交換架構,提供持續的帶寬升級能力,支持40GE和100GE以太網标準。該産品基于華爲公司自主研發的通用路由平台VRP開發,在提供高性能的L2/L3層交換服務基礎上,進一步融合了MPLS VPN、硬件IPV6、桌面雲、視頻會議、無線等多種網絡業務,提供不間斷升級、不間斷轉發、硬件OAM/BFD、環網保護等多種高可靠技術,在提高用戶生産效率的同時,保證了網絡最大正常運行時間,從而降低了客戶的總擁有成本(TCO)。通過部署内置華爲首款以太網絡處理器ENP的X2S/X2E/X2H/X1E單闆, S9700可以升級爲敏捷交換機,客戶可以享有敏捷交換機帶來的創新體驗。
S9700系列提供S9703、S9706、S9712三種産品形态。
産品特性
S9700升級爲敏捷交換機,讓網絡更敏捷地爲業務服務
- S9700支持随闆AC,業務單闆同時兼具無線AC功能,無需額外購買AC硬件;整機最大可管理2K AP,32K用戶;整機轉發性能可達T-bit,解決外置AC處理性能瓶頸,助力客戶從容面向高速無線時代。
- S9700支持統一用戶管理功能,屏蔽了接入層設備能力和接入方式的差異,支持PPPoE/802.1X/MAC/Portal等多種認證方式,支持對用戶進行分組/分域/分時的管理,用戶、業務可視可控,實現了從“以設備管理爲中心”到“以用戶管理爲中心”的飛躍。
- SVF2.0 超級虛拟交換網,創新實現不僅将盒式交換機縱向虛拟爲框式交換機闆卡,而且将AP縱向虛拟爲框式交換機的端口,使得原來“核心/彙聚+接入交換機+AP”的網絡架構,虛拟化爲一台設備進行管理,提供業界最簡化網絡管理方案。
- iPCA網絡包守恒算法,改變了傳統利用模拟流量做故障定位的檢測模型,可對任意業務流随時随地逐點檢測網絡質量,無需額外開銷;可在短時間内立刻檢測業務閃斷性故障,檢測直接精準到故障端口,實現從“粗放式運維”到“精準化運維”的大轉變。
- S9700支持Service Chain業務編排功能,Service Chain對網絡增值業務處理能力(如下一代防火牆NGFW)進行虛拟化,以便園區網絡實體(如交換機、路由器、AC、AP、終端設備)可以無差别的利用這些能力,而不受物理位置的約束,提供一種更靈活部署園區增值業務的解決方案,減少客戶設備投資和維護成本。
- S9700支持1588v2和同步以太,滿足網絡系統高精度的同步需求。

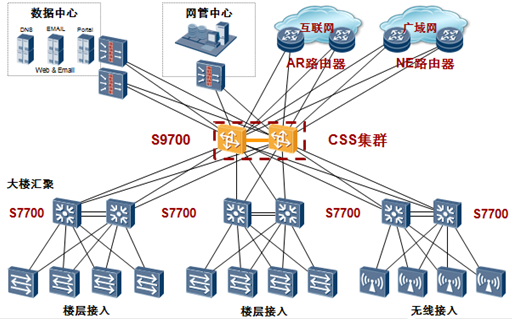

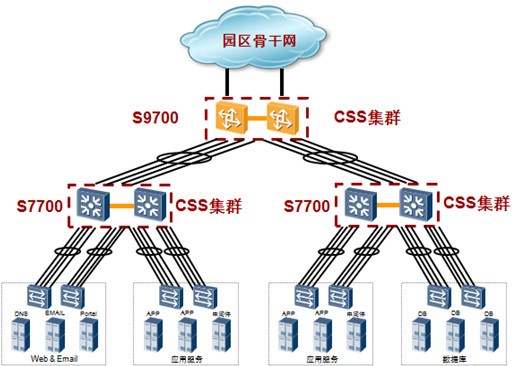

創新的CSS集群技術
- S9700支持CSS交換網集群和業務口集群,将多台設備虛拟化爲一台邏輯設備,在可靠性、交換效率、靈活性和易管理性方面具有強大的優勢。
- 可靠性:通過路由熱備份技術,實現控制平面和數據平面所有信息的冗餘備份和無間斷的三層轉發,極大地增強了設備的可靠性和性能,同時可以通過跨框鏈路聚合提高鏈路的利用率,消除單點故障,避免了業務中斷;
- 交換效率: 創新的CSS交換網集群技術,克服了業界普遍采用的線卡集群跨框多次交換,交換效率低下的架構難題;
- 靈活性:普通業務端口可以複用爲集群端口,使端口應用更加靈活。通過光纖進行集群可大幅增加集群的距離,突破了傳統集群距離的限制;
- 易管理性:整個彈性架構共用一個IP管理,簡化網絡設備管理,簡化網絡拓撲管理,提高運營效率,降低維護成本;
運營級高可靠性設計
- S9700所有關鍵器件,如主控、電源、風扇等均采用冗餘設計,所有模塊均支持熱插拔,有效保證網絡穩定運行。
- S9700支持硬件級3.3ms高精度BFD快速鏈路檢測功能,能爲靜态路由/RIP/OSPF/BGP/ISIS/VRRP/PIM/MPLS等協議提供穩定均勻的毫秒級檢測機制,大大提高了網絡可靠性。
- S9700支持快速自愈保護技術HSR(High-speed Self Recovery ),基于華爲ENP闆卡,獨家實現端到端IP MPLS承載網50ms倒換保護,進一步提升網絡可靠性。
- S9700支持硬件級以太OAM,包括完善的802.3ah、802.1ag和ITU-Y.1731,能夠對網絡傳輸中的時延、抖動等參數進行精确統計,實時監測網絡運行情況,并在設備故障發生時快速定位實現網絡快速故障檢測、定位與倒換。
- S9700支持ISSU業務運行中軟件升級,設備軟件升級過程中确保關鍵業務和服務不中斷。支持優雅重啓技術(Graceful Restart)實現NSF無中斷轉發,支持NSR,從而有效保證全網高速可靠運行。
強大的業務處理能力
- 多業務路由交換平台,滿足企業接入、彙聚、核心業務承載要求,支持無線、語音、視頻和數據應用,爲企業提供高可用、低時延、全業務的一體化網絡解決方案。
- 支持分布式L2/L3 MPLSVPN功能,支持MPLS、VPLS、HVPLS、VLL,滿足企業VPN等用戶的接入需求。
- 完善的二、三層組播協議,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,滿足多終端高清視頻監控和視頻會議接入需求。
- 軟件平台提供多種路由協議滿足企業建網要求,支持從中小企業到超大型跨國公司級大規模路由,支持IPv6,能夠爲企業網絡提供平滑升級能力。
豐富的網絡流量分析功能
- S9700支持Netstream網絡流量分析,支持V5/V8/V9多種報文格式,支持聚合流量模闆,實時流量采集、動态報表生成、屬性分析、流量異常告警等功能;支持向主、備分析服務器同時發送日志,防止統計信息丢失。能夠提供實時的網絡監控功能和全網範圍内的流量模式,并提供預先故障檢測、高效故障排除和快速問題解決功能,提供安全監控等應用和分析,幫助用戶及時優化網絡結構、調整資源部署。
完善的安全保護機制
- S9700支持MACsec,提供逐跳設備的數據安全傳輸,适用于政府、金融等對數據機密性要求較高的場合。
- NGFW新一代防火牆業務處理闆,在提供傳統防火牆、身份認證、Anti-DDoS等基礎防禦功能外,同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。
- 提供完善的NAC解決方案,支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式,有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰,确保企業網絡安全。
- 提供2級CPU保護機制,支持1K CPU硬件保護隊列,可實現數據和控制的分離處理,防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅,提供業界領先的一體化安全解決方案。
全面的IPv6解決方案
- S9700軟硬件平台均支持IPv6,取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
- S9700全面支持IPv6靜态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6單播路由協議,支持MLD v1/v2、MLD Snooping、PIM-SM/DMv6、PIM-SSMv6等IPv6組播特性,爲用戶提供完善的IPv4/IPv6解決方案。
- S9700支持豐富的IPv4向IPv6過渡技術包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道等隧道技術,保證IPv4網絡向IPv6網絡的平滑過渡。
創新節能打造綠色低碳網絡
- S9700采用主機前後及左後風道設計,提高整機散熱效率,采用芯片“變流”技術,實現按流量動态調整功率,降低整機功耗11%。支持端口休眠,無流量不耗電。
- 獨立風扇分區控制,進一步降低功耗和噪聲污染,智能風扇調速策略,采用小區間控溫技術,有效降低轉速,并延長風扇使用壽命。
- 支持IEEE 802.3az能效以太網标準,線卡收發器具備低功率閑置模式,支持正常工作與低功率狀态快速轉換,低流量低功耗網絡的平滑過渡。
産品規格
項目 | S9703 | S9706 | S9712 |
---|---|---|---|
交換容量 |
23.04Tbps/96Tbps |
46.72Tbps/153.6Tbps |
69.76Tbps/268.8Tbps |
包轉發率 | 2160Mpps/18000Mpps |
2880Mpps/46080Mpps |
3840Mpps/80640Mpps |
業務槽位 | 3 | 6 | 12 |
無線管理 | 支持随闆AC | ||
支持AP接入控制、AP域管理和AP配置模闆管理 | |||
支持射頻模闆管理、統一靜态配置和集中動态管理 | |||
支持WLAN基本業務、QoS、安全和用戶管理 | |||
用戶管理 | 支持有線無線統一用戶管理 | ||
支持PPPoE、802.1X、MAC、Portal認證方式 | |||
支持基于流量、時長和DAA(按照目的地址)計費方式 | |||
支持分組分域分時授權方式 | |||
iPCA質量感知 | 支持直接對業務報文标記以獲得丢包數量和丢包率的實時統計 | ||
支持二三層網絡網絡級和設備級丢包數量和丢包率統計 | |||
SVF2.0 簡化運維 | 支持将AS(接入交換機)、AP虛拟爲一台設備管理 | ||
支持2層AS | |||
支持與第三方廠商混合組網管理 | |||
VLAN | 支持Access、Trunk、Hybrid方式 | ||
支持default VLAN | |||
支持VLAN 交換 | |||
支持QinQ、增強型靈活QinQ | |||
支持基于MAC的動态VLAN分配 | |||
MAC地址功能 | 支持MAC地址自動學習和老化 | ||
支持靜态、動态、黑洞MAC表項 | |||
支持源MAC地址過濾 | |||
支持基于端口和VLAN的MAC地址學習限制 | |||
STP/ERPS | 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
支持BPDU保護、Root保護、環路保護 | |||
支持BPDU Tunnel | |||
支持ERPS以太環保護協議(G.8032) | |||
IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動态路由協議 | ||
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動态路由協議 | |||
組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
支持 PIM DM、PIM SM、PIM SSM | |||
支持MSDP、MBGP | |||
支持用戶快速離開機制 | |||
支持組播流量控制 | |||
支持組播查詢器 | |||
支持組播協議報文抑制功能 | |||
支持組播CAC | |||
支持組播ACL | |||
MPLS | 支持MPLS基本功能 | ||
支持MPLS OAM | |||
支持MPLS TE | |||
支持MPLS VPN/VLL/VPLS | |||
可靠性 | 支持LACP、支持跨設備E-Trunk | ||
支持VRRP、BFD for VRRP | |||
支持 BFD for BGP/IS-IS/OSPF/靜态路由 | |||
支持 NSR、NSF、GR for BGP/IS-IS/OSPF/LDP | |||
支持TE FRR、IP FRR | |||
支持以太網OAM 802.3ah和802.1ag(硬件級) | |||
支持快速自愈保護技術HSR | |||
支持 ITU-Y.1731 | |||
支持DLDP | |||
支持運行中軟件升級ISSU | |||
QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||
支持ACL、CAR、Remark、Schedule等動作 | |||
支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度方式 | |||
支持WRED、尾丢棄等擁塞避免機制 | |||
支持H-QOS | |||
支持流量整形 | |||
網絡同步 | 支持同步以太 | ||
支持1588v2 | |||
配置與維護 | 支持Console、Telnet、SSH等終端服務 | ||
支持SNMPv1/v2/v3等網絡管理協議 | |||
支持通過FTP、TFTP方式上載、下載文件 | |||
支持BootROM升級和遠程在線升級 | |||
支持熱補丁 | |||
支持用戶操作日志 | |||
安全和管理 | 802.1x認證,Portal認證 | ||
支持MACSec | |||
支持NAC | |||
支持RADIUS和HWTACACS用戶登錄認證 | |||
命令行分級保護,未授權用戶無法侵入 | |||
支持防範DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
支持1K CPU通道隊列保護 | |||
支持ICMP實現ping和traceroute功能 | |||
支持RMON | |||
增值業務能力* | 支持Firewall功能 | ||
支持NAT功能 | |||
支持Netstream功能 | |||
支持IPSec功能 | |||
支持負載均衡功能 | |||
支持無線AC控制器 | |||
支持IPS入侵防禦系統 | |||
互通性 | VBST基于VLAN生成樹協議(和PVST/PVST+/RPVST 互通) | ||
LNP 鏈路類型協商協議(和DTP相似功能) | |||
VCMP VLAN集中管理協議(和VTP相似功能) | |||
綠色節能 | 支持802.3az能效以太網 | ||
機箱尺寸mm(高*寬*深) | 175*442*489 | 441.7*442*489 | 663.95*442*489 |
機箱重量(空配) | 11kg | 29kg | 37kg |
工作電壓 |
DC:–40V~–72V AC:90V~290V |
||
整機供電能力 | 2200W | 4400W | 6600W |
訂購信息
S9700基本配置 | |
---|---|
LE2BN66ED000 | N66E直流總裝機櫃(共8路60A輸出,單路最大2200W,600X600X2200mm) |
LE0BN66EAC | N66E交流總裝機櫃(共8路10A輸出,單路最大1600W,600X600X2200mm) |
LE2BN66EA000 | N66E交流總裝機櫃(共4路16A輸出,單路最大2500W,600X600X2200mm) |
EH1BS9703E00 | S9703總裝機箱 |
EH1BS9706E00 | S9706總裝機箱 |
EH1BS9712E00 | S9712總裝機箱 |
EH1M00FBX000 | 寬電壓74風機盒 |
監控闆 | |
EH1D200CMU0 | 集中監控闆 |
主控處理單元 | |
EH1D2MCUAC00 | S9703 主控處理單元A |
EH1D2SRUDC00 | S9706/S9712 主控處理單元D-時鐘 |
EH1D2SRUC000 | S9706/S9712,主控處理單元C-可選配時鐘 |
百兆/千兆以太網電接口闆 | |
EH1D2T24XEA0 | 24端口百兆/千兆以太網電接口和2端口萬兆以太網光接口闆(EA,RJ45/XFP) |
EH1D2G24TFA0 | 24端口百兆/千兆以太網電接口闆(FA,RJ45) |
EH1D2G48TEA0 | 48端口百兆/千兆以太網電接口闆(EA,RJ45) |
EH1D2G48TFA0 | 48端口百兆/千兆以太網電接口闆(FA,RJ45) |
EH1D2G48TEC0 | 48端口百兆/千兆以太網電接口闆(EC,RJ45) |
EH1D2G48TED0 | 48端口百兆/千兆以太網電接口闆(ED,RJ45) |
EH1D2G48TX1E | 48端口十兆/百兆/千兆以太網電接口闆(X1E,RJ45) |
百兆/千兆以太網光接口闆 | |
EH1D2G24SEC0 | 24端口百兆/千兆以太網光接口闆(EC,SFP) |
EH1D2G24SED0 | 24端口百兆/千兆以太網光接口闆(ED,SFP) |
EH1D2S24XEA0 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口闆(EA,SFP/XFP) |
EH1D2S24XEC0 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口闆(EC,SFP/XFP) |
EH1D2G48SEA0 | 48端口百兆/千兆以太網光接口闆(EA,SFP) |
EH1D2G48SFA0 | 48端口百兆/千兆以太網光接口闆(FA,SFP) |
EH1D2G48SEC0 | 48端口百兆/千兆以太網光接口闆(EC,SFP) |
EH1D2G48SX1E | 48端口百兆/千兆以太網光接口闆(X1E,SFP) |
百兆/千兆以太網光電混合接口闆 | |
EH1D2T36SEA0 | 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口闆(EA,RJ45/SFP) |
萬兆以太網光接口闆 | |
EH1D2X02XEA0 | 2端口萬兆以太網光接口闆(EA,XFP) |
EH1D2X04XEA0 | 4端口萬兆以太網光接口闆(EA,XFP) |
EH1D2S04SX1E | 4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆Combo電接口闆(X1E,RJ45/SFP/SFP+) |
EH1D2X08SED4 | 8端口萬兆以太網光接口闆(ED,SFP+) |
EH1D2S08SX1E | 8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+) |
EH1D2X12SSA0 | 12端口萬兆以太網光接口闆(SA,SFP+) |
EH1D2X16SFC0 | 16端口萬兆以太網光接口闆(FC,SFP+) |
EH1D2X16SSC2 | 16端口萬兆以太網光接口闆(SC,SFP+) |
EH1D2X32SSC0 | 32端口萬兆以太網光接口闆(SC,SFP+) |
EH1D2X40SFC0 | 40端口萬兆以太網光接口闆(FC,SFP+) |
EH1D2X48SEC0 | 48端口萬兆以太網光接口闆(EC,SFP+) |
ET1D2X32SX2H | 32端口萬兆以太網光接口闆(X2H,SFP+) |
ET1D2X32SX2S | 32端口萬兆以太網光接口闆(X2S,SFP+) |
ET1D2X32SX2E | 32端口萬兆以太網光接口闆(X2E,SFP+) |
ET1D2S24SX2S | 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2S,SFP+) |
ET1D2S24SX2E | 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2E,SFP+) |
ET1D2S16SX2S | 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2S,SFP+) |
ET1D2S16SX2E | 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2E,SFP+) |
ET1D2X48SX2S | 48端口萬兆以太網接口闆(X2S,SFP+) |
40GE以太網光接口闆 | |
EH1D2L02QFC0 | 2端口40GE以太網光接口闆(FC,QSFP+) |
EH1D2L08QFC0 | 8端口40GE以太網光接口闆(FC,QSFP+) |
EH1D2L08QX2E | 8端口40GE以太網光接口闆(X2E,QSFP+) |
100GE以太網光接口闆 | |
EH1D2C02FEE0 | 2端口100GE以太網光接口闆(EE,CFP) |
ET1D2C04HX2S | 4端口100GE以太網光接口闆(X2S,QSFP28) |
ET1D2C04HX2E | 4端口100GE以太網光接口闆(X2E,QSFP28) |
ET1D2H02QX2S | 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2S,QSFP28) |
ET1D2H02QX2E | 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2E,QSFP28) |
POE接口闆 | |
EH1D2G48VX2E | 48端口百兆/千兆以太網POE電接口闆(X2E,RJ45,POE) |
業務子卡 | |
EH1D2VS08000 | 8端口萬兆集群業務子卡(SFP+) |
LE0D00CKMA00 | 時鐘扣闆-1588 |
業務處理闆 | |
ET1D2FW00S00 | 下一代防火牆業務處理闆A-含華爲通用安全平台軟件 |
ET1D2FW00S01 | 下一代防火牆業務處理闆B-含華爲通用安全平台軟件 |
ET1D2FW00S02 | 下一代防火牆業務處理闆C-含華爲通用安全平台軟件 |
ET1D2IPS0S00 | 入侵防禦和入侵檢測業務處理闆A-含華爲通用安全平台軟件 |
ACU2 | WLAN ACU2無線接入控制闆(含128 AP控制資源) |
光模塊 | |
FE-SFP光模塊 | |
S-SFP-FE-LH40-SM1310 | 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) |
S-SFP-FE-LH80-SM1550 | 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) |
SFP-FE-SX-MM1310 | 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) |
eSFP-FE-LX-SM1310 | 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) |
GE-SFP光模塊 | |
SFP-1000BaseT | 電模塊-SFP-GE-電接口模塊(100m,RJ45) |
eSFP-GE-SX-MM850 | 光模塊-ESFP-GE-多模模塊(850nm,0.5km,LC) |
SFP-GE-LX-SM1310 | 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) |
S-SFP-GE-LH40-SM1310 | 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) |
S-SFP-GE-LH40-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) |
S-SFP-GE-LH80-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) |
eSFP-GE-ZX100-SM1550 | 光模塊-ESFP-GE-單模模塊(1550nm,100km,LC) |
10GE-XFP光模塊 | |
XFP-SX-MM850 | 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) |
XFP-STM64-LX-SM1310 | 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) |
XFP-STM64-LH40-SM1550 | 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) |
XFP-STM64-SM1550-80km | 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) |
10GE-SFP+光模塊 | |
OMXD30000 | 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) |
OSX010000 | 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) |
OSX040N01 | 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) |
OSXD22N00 | 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM) |
SFP-10G-USR | 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) |
SFP-10G-ZR | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
SFP-10G-ZCW1571 | 光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC) |
SFP-10G-ZCW1591 | 光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC) |
SFP-10G-ZCW1611 | 光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC) |
SFP-10G-iLR | 光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC) |
40GE-QSFP/CFP光模塊 | |
QSFP-40G-LX4 | 40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) |
QSFP-40G-iSM4 | 40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+) |
QSFP-40G-eSM4 | 40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+) |
QSFP-40G-iSR4 | 40GBase-iSR4光模塊-QSFP-40G-多模模塊(850nm,0.15km,MPO)(對接4個SFP+) |
QSFP-40G-LR4 | 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) |
QSFP-40G-eSR4 | 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO) (可對接4個SFP+) |
CFP-40G-SR4 | 高速光模塊-CFP-40G-多模模塊 (850nm,4*10G,0.1km,MPO) |
CFP-40G-LR4 | 高速光模塊-CFP-40G-單模模塊 (1310nm 波段,41.25G,10km,直口LC) |
CFP-40G-ER4 | 高速光模塊-CFP-40G-單模模塊 (1310nm 波段,41.25G,40km,直口LC) |
QSFP-40G-ER4 | 40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC) |
CFP-40G-ZR4 | 高速光模塊-CFP-40G-單模模塊(1550nm 波段,41.25G,80km,直口LC) |
100GE-QSFP/CFP光模塊 | |
CFP-100G-SR10 | 高速光模塊-CFP-100G-多模模塊 (850nm,10*10G,0.1km,MPO)(可對接10個SFP+或2個QSFP+) |
CFP-100G-LR4 | 高速光模塊-CFP-100G-單模模塊 (1310nm 波段,4*25G,10km,直口LC) |
CFP-100G-ER4 | 高速光模塊-CFP-100G-單模模塊 (1310nm 波段,4*25G,40km,直口LC) |
CFP-100GE-ZR4 | 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) |
QSFP-100G-CLR4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km |
QSFP-100G-CWDM4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km |
QSFP-100G-LR4 | 100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC) |
QSFP-100G-SR4 | 100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO) |
QSFP-100G-PSM4 | 100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO) |
BIDI-SFP光模塊 | |
SFP-FE-LX-SM1310-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) |
SFP-FE-LX-SM1550-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) |
SFP-GE-LX-SM1310-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) |
SFP-GE-LX-SM1490-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) |
LE2MGSC40ED0 | 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) |
LE2MGSC40DE0 | 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) |
SFP-GE-ZBXD1 | 光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC) |
SFP-GE-ZBXU1 | 光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC) |
BIDI-SFP+光模塊 | |
SFP-10G-ER-SM1330-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC) |
SFP-10G-ER-SM1270-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC) |
SFP-10G-BXU1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) |
SFP-10G-BXD1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) |
高速電纜 | |
SFP-10G-CU1M | SFP+-10G-高速電纜-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用 |
SFP-10G-CU3M | SFP+-10G-高速電纜-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用 |
SFP-10G-CU5M | SFP-10G-CU5M-高速電纜-5m-(SFP+20M)-(CC2P0.254黑)-(SFP+20M)-室内用阻燃低煙無鹵 |
SFP-10G-AC10M | SFP+-10G-有源高速電纜-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室内用 |
QSFP-4SFP10G-CU1M | QSFP+-4SFP+10G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室内用 |
QSFP-4SFP10G-CU3M | QSFP+-4SFP+10G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室内用 |
QSFP-4SFP10G-CU5M | QSFP+-4SFP+10G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室内用 |
QSFP-40G-CU1M | QSFP+-40G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室内用 |
QSFP-40G-CU3M | QSFP+-40G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室内用 |
QSFP-40G-CU5M | QSFP+-40G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室内用 |
QSFP-100G-CU1M | 高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
QSFP-100G-CU3M | 高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
QSFP-100G-CU5M | 高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE |
光線纜 | |
SFP-10G-AOC3M | AOC光模塊-SFP+-850nm-1G~10G-0.003km |
SFP-10G-AOC10M | AOC光模塊-SFP+-850nm-1G~10G-10m |
QSFP-H40G-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC) |
QSFP-4SFP10-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+) |
QSFP-100G-AOC10M | 高速光模塊-QSFP28 轉QSFP28 AOC-850nm-100G--8.4dBm-2.4dBm--5.2dBm-0.01km |
電源 | |
W2PSA0800 | 800W交流電源模塊(黑色) |
IN6W18L10A | 交流分線盒組件(共8路10A輸出,單路最大1600W,含電源線) |
PAC-2200WF | 2200W交流電源模塊 |
IM1W24APD | 交流分線盒組件(共4路16A輸出,單路最大2500W,含電源線) |
W2PSD2200 | 2200W直流電源模塊(黑色) |
EH1M00PDBS01 | 直流配電盒組件(共8路60A輸出,單路最大2200W,含電源線) |
軟件 | |
EH1SBSM27000 | S9700基本軟件,V200R007 |
EH1SBSM28000 | S9700基本軟件,V200R008 |
EH1SBSM29000 | S9700基本軟件,V200R009 |
EH1SBSM2A000 | S9700基本軟件,V200R010 |
EH1SMPLS0000 | MPLS功能授權 |
EH1SNQA00000 | NQA功能授權 |
EH1SIPV60000 | IPV6功能授權 |
EH1SSVFF0000 | SVF功能授權(适用S9700系列) |
EH1SFIB128K0 | X系列單闆FIB資源授權-128K |
EH1SFIB512K0 | X系列單闆FIB資源授權-512K |
EH1SWL512AP0 | WLAN無線接入控制器AP資源授權-512AP(配合X系列單闆使用) |
EH1SWL128AP0 | WLAN無線接入控制器AP資源授權-128AP(配合X系列單闆使用) |
EH1SWL64AP00 | WLAN無線接入控制器AP資源授權-64AP(配合X系列單闆使用) |
EH1SWL16AP00 | WLAN無線接入控制器AP資源授權-16AP(配合X系列單闆使用) |
EH1SPPPOE4K0 | PPPoE接入用戶資源授權-4K(配合X系列單闆使用) |
EH1SPPPOE8K0 | PPPoE接入用戶資源授權-8K(配合X系列單闆使用) |
EH1SPPPOE16K | PPPoE接入用戶資源授權-16K(配合X系列單闆使用) |
L-ACU2-128AP | ACU2無線接入控制器AP資源授權(128 AP) |
L-ACU2-256AP | ACU2無線接入控制器AP資源授權(256 AP) |
L-ACU2-384AP | ACU2無線接入控制器AP資源授權(384 AP) |
L-ACU2-512AP | ACU2無線接入控制器AP資源授權(512 AP) |
資料 | |
EH1IV2RAC0C0 | S9700 系列交換機 V200R010C00 産品文檔 |
解決方案應用
大型園區網解決方案
S9700核心交換機能夠爲用戶組建高可靠、高性能、業務易擴展、易管理的企業園區網絡。S9700具備分布式IPv4/IPv6/MPLS全線速交換能力,滿足企業園區核心、彙聚節點高密萬兆海量數據吞吐能力。S9700支持随闆AC,園區核心與WLAN控制合一,節省建網投資。S9700支持硬件CPU通道隊列,保護企業核心免受DDOS攻擊與各種安全威脅。
大型數據中心解決方案
S9700系列交換機可以作爲大型數據中心的高密萬兆核心和萬兆彙聚節點,助力企業構築高可靠、無阻塞、虛拟化的數據中心網絡。S9700支持ISSU、IP FRR、硬件級BFD、NSR、NSF、VRRP、E-Trunk等高可靠性技術,實現數據中心業務永續運行。S9700提供CSS集群、負載均衡一體化解決方案,提高網絡IT利用效率,降低網絡維護成本。
