S5730-SI系列新一代标準型千兆以太交換機
華爲 S5730-SI系列交換機 産品彩頁

華爲 S5730-SI系列交換機 産品彩頁

産品概述

S5730-SI下一代标準型千兆以太網交換機系列(以下簡稱S5730-SI),是華爲公司全新研發的三層千兆以太網交換機,提供靈活的全千兆接入以及高性價比的固定千兆/萬兆上行接口,同時可提供一個子卡槽位用于40GE上行端口擴展。該系列交換機基于新一代高性能硬件和華爲公司統一的VRP(Versatile Routing Platform)軟件平台,具有增強的三層特性,簡易的運行維護,智能iStack堆疊,靈活的以太組網,成熟的IPv6特性等特點,廣泛應用于企業園區接入和彙聚、數據中心接入等多種應用場景。

産品型号和外觀

S5730-SI包括如下款型:

産品外觀 描述

S5730-48C-SI-AC

24個10/100/1000Base-T以太網端口,8個萬兆SFP+
單子卡槽位
可插拔雙電源,支持交流或直流供電,默認配置一個150W AC電源
交換容量:680 Gbps
包轉發率:444 Mpps

S5730-48C-PWR-SI-AC

24個10/100/1000Base-T以太網端口,8個萬兆SFP+,
單子卡槽位
可插拔雙電源,支持交流或直流供電,默認配置一個500W AC電源
支持PoE+
交換容量:680 Gbps
包轉發率:444 Mpps

S5730-68C-SI-AC

48個10/100/1000Base-T以太網端口,4個萬兆SFP+,
單子卡槽位
可插拔雙電源,支持交流或直流供電,默認配置一個150W AC電源
交換容量:680 Gbps
包轉發率:420 Mpps

S5730-68C-PWR-SI-AC

48個10/100/1000Base-T以太網端口,4個萬兆SFP+,
單子卡槽位
可插拔雙電源,支持交流或直流供電,默認配置一個500W AC電源
支持PoE+
交換容量:680 Gbps
包轉發率:420 Mpps

S5730-68C-PWR-SI

48個10/100/1000Base-T以太網端口,4個萬兆SFP+,
單子卡槽位
可插拔雙電源,支持交流或直流供電
支持PoE+
交換容量:680 Gbps
包轉發率:420 Mpps

産品特性和優勢

強大的業務處理能力,多樣的安全控制

  • 完善的二、三層組播協議,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,滿足多終端高清視頻監控和視頻會議接入需求。
  • 增強支持OSPF、ISIS、BGP、VRRP等三層特性,滿足企業接入、彙聚業務承載要求,支持更加豐富的語音、視頻和數據應用。
  • 支持MAC認證、802.1x認證、Portal認證,實現用戶策略(VLAN、QoS、ACL)的動态下發。
  • 支持完善的DoS類防攻擊、用戶類防攻擊。其中,DoS類防攻擊主要針對交換機本身的攻擊,包括SYN Flood、Land、Smurf、ICMP Flood;用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC欺騙、DHCP request flood、改變 DHCP CHADDR 值等等。
  • 通過建立和維護DHCP Snooping 綁定表,對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性,還可以保證DHCP服務器的合法性。
  • 支持ARP表項嚴格學習功能,可以防止因ARP欺騙攻擊導緻正常用戶無法上網。

輕松的運行維護

  • 支持SVF超級虛拟交換網,SVF方案創新實現将原來“核心/彙聚+接入交換機+AP”的網絡架構,虛拟化爲一台設備進行管理,提供業界最簡化的網絡管理方案,簡化設備管理,實現接入交換機和無線AP的即插即用;業務配置模闆化,在核心設備上配置後自動下發到接入設備,實現集中管控,簡化業務配置,靈活調整。S5730-SI在SVF方案中支持作爲client角色。
  • 支持敏捷的零配置部署,提供新入網設備Zero-Touch 安裝、故障設備更換免 配置、USB開局、設備批量配置、批量遠程升級等功能,便于安裝、升級、業務發放和其他管理維護工作,基于拓撲規劃開局,網絡拓撲自動發現、自動收集、智能糾錯,降低了運維成本。支持SNMP v1/v2c/v3、CLI(命令行)、Web網管、SSHv2.0等多樣化的管理和維護方式;支持RMON、多日志主機、端口流量統計和網絡質量分析,便于網絡優化和改造。
  • 支持sFlow功能。按照标準定義的方式,對轉發的流量按需采樣,并實時地将采樣流量上送到收集器,用于生成統計信息圖表,爲企業用戶的日常維護提供了極大的方便。

多樣的可靠性保護

  • 支持可插拔雙電源模塊,實現1+1冗餘備份,支持交流和直流電源模塊混插,可以根據實際需要靈活配置交流或直流電源模塊。
  • 不僅支持傳統的STP/RSTP/MSTP生成樹協議,還支持華爲自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議,适用于半環、整環、級連環等各種組網,其協議簡單可靠、維護方便,并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準, 該标準基于傳統的以太網MAC和網橋功能,實現以太環網的毫秒級快速保護倒換。
  • 支持SmartLink功能。通過多條鏈路接入到多台彙聚交換機上,SmartLink實現了上行鏈路的備份,極大地提升了接入側設備的可靠性。
  • 支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速檢測鏈路故障。

成熟的IPv6特性

  • 基于成熟穩定的VRP平台,支持IPv4/IPv6雙協議棧、IPv6路由協議RIPng、 IPv6 over IPv4隧道(手工隧道/6to4隧道/ISATAP隧道)。既可以部署在純IPv4或IPv6網絡,也可以部署在IPv4與IPv6共存的網絡,充分滿足網絡從IPv4向IPv6過渡的需求。

智能的設備堆疊

  • 支持智能iStack堆疊,将多台支持堆疊特性的交換機組合在一起,最大可将9台物理交換機從邏輯上虛拟爲一台交換機。下行電口支持iStack。iStack堆疊系統通過多台成員設備之間冗餘備份,提高了設備級的可靠性;通過跨設備的鏈路聚合功能,提高了鏈路級的可靠性。iStack提供了強大的網絡擴展能力,通過增加成員設備,可以輕松地擴展堆疊系統的端口數、帶寬和處理能力。iStack簡化了配置和管理, 堆疊形成後,多台物理設備虛拟成爲一台設備,用戶可以通過任何一台成員設備登錄堆疊系統,對堆疊系統所有成員設備進行統一配置和管理。

産品規格

項目 S5730-48C-SI-AC S5730-48C-PWR-SI-AC S5730-68C-SI-AC S5730-68C-PWR-SI-AC S5730-68C-PWR-SI
固定端口 24個10/100/1000Base-T,8個萬兆SFP+ 24個10/100/1000Base-T,8個萬兆SFP+ 48個10/100/1000Base-T,4個萬兆SFP+ 48個10/100/1000Base-T,4個萬兆SFP+ 48個10/100/1000Base-T,4個萬兆SFP+
MAC地址表 32K MAC 32K MAC 32K MAC 32K MAC 32K MAC
外形尺寸mm(寬×深×高) 442×420×44.4 442×420×44.4 442×420×44.4 442×420×44.4 442×420×44.4
擴展插槽 提供一個子卡槽位,提供4*40 GE QSFP+
輸入電壓 AC:
額定電壓範圍:100-240V AC;50~60Hz
最大電壓範圍:90-264V AC;47~63Hz
DC:
額定電壓範圍:-48 ~ -60V DC
最大電壓範圍:-36 ~ -72V DC
最大功耗 62.4W(不含插卡) 不帶PoE和插卡:83.2W
帶PoE和不帶插卡:967W(PoE:740W)
65.4W(不含插卡) 不帶PoE和插卡:68.3W;
AC 500W/DC 650W:
帶PoE和不帶插卡:925W(PoE:740W);
不帶PoE和插卡:68.3W;
AC 500W/DC 650W:
帶PoE和不帶插卡:925W(PoE:740W);
1150W AC:
帶PoE和不帶插卡:1733W(PoE:1440W)
典型功耗
(不含PoE)
39.02W(不含插卡) 44.2W(不含插卡) 42.3W(不含插卡) 50.1W(不含插卡) 50.1W(不含插卡)
工作溫度 0-1800 m:-5~50℃;1800-5000 m:海拔每升高220m溫度規格降低1℃
工作濕度 5%-95% (無凝露)
散熱方式 風冷散熱,智能調速
防雷 業務端口防雷能力:7 KV

業務特性

特性 特性描述
MAC地址表 遵循IEEE 802.1d标準
32K MAC地址容量
支持MAC地址自動學習和老化
支持靜态、動态、黑洞MAC表項
支持源MAC地址過濾
VLAN特性 支持4K個VLAN
支持Guest VLAN、Voice VLAN
支持GVRP協議
支持MUX VLAN功能
支持基于MAC/協議/IP子網/策略/端口的VLAN
支持1:1和N:1 VLAN Mapping功能
可靠性 支持RRPP環型拓撲和RRPP多實例
支持SmartLink樹型拓樸和SmartLink多實例,提供主備鏈路的毫秒級保護
支持智能以太保護SEP協議
支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議
支持ERPS以太環保護協議(G.8032)
支持BPDU保護、根保護和環回保護
IP路由 靜态路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6
組 播 支持 PIM DM、PIM SM、PIM SSM
支持IGMP v1/v2/v3,IGMP v1/v2/v3 Snooping和快速離開機制
支持MLD v1/v2及MLD v1/v2 Snooping
支持VLAN内組播轉發和組播多VLAN複制
支持捆綁端口的組播負載分擔
支持可控組播
支持基于端口的組播流量統計
IPv6特性 支持ND(Neighbor Discovery)
支持PMTU
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持6to4、ISATAP、手動配置tunnel
支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL
QoS/ACL 支持對端口入方向、出方向進行速率限制
支持報文重定向
支持基于端口的流量監管,支持雙速三色CAR功能
每端口支持8個隊列
支持WRR、DRR、SP、WRR+SP、DRR+SP隊列調度算法
支持報文的802.1p和DSCP優先級重新标記
支持L2(Layer 2)~L4(Layer 4)包過濾功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP協議源/目的端口号、協議、VLAN的包過濾功能
支持基于隊列限速和端口整形的功能
安全特性 用戶分級管理和口令保護
支持防止DOS、ARP攻擊功能、ICMP防攻擊
支持IP、MAC、端口、VLAN的組合綁定
支持端口隔離、端口安全、Sticky MAC
支持MFF
支持黑洞MAC地址
支持MAC地址學習數目限制
支持IEEE 802.1x認證,支持單端口最大用戶數限制
支持AAA認證,支持Radius、HWTACACS、NAC等多種方式
支持SSH V2.0
支持HTTPS
支持CPU保護功能
支持黑名單和白名單
支持dot1X、MAC認證和Portal認證
支持DHCPv4/v6 client/relay/server/snooping
支持對ND、DHCPv6、MLD等IPv6協議報文進行攻擊溯源和懲罰
超級虛拟交換網(SVF) 支持作爲SVF client零配置即插即用
支持自動加載client的大包和補丁
支持業務一鍵式自動下發
client支持獨立運行
OAM 軟件實現
支持EFM OAM
支持CFM OAM
支持Y.1731性能檢測
管理和維護 智能iStack堆疊(業務口實現)
支持虛拟電纜檢測(Virtual Cable Test)
支持SNMPv1/v2c/v3
支持RMON
支持網管系統、支持WEB網管特性
支持系統日志、分級告警
支持sFlow
互通性 VBST基于VLAN生成樹協議(和PVST/PVST+/RPVST 互通)
LNP 鏈路類型協商協議(和DTP相似功能)
VCMP VLAN集中管理協議(和VTP相似功能)

組網應用

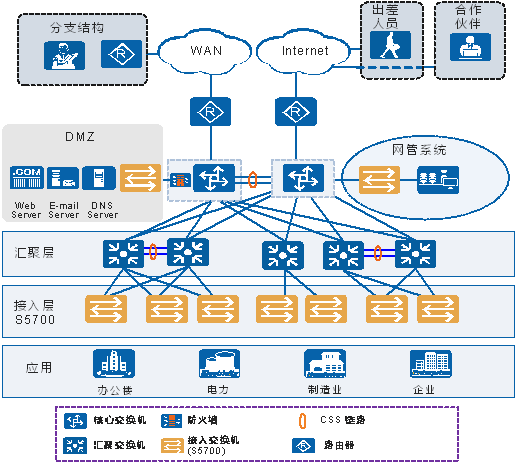

大型企業園區應用場景

S5730SI提供豐富的終端安全管理特性,支持PoE、Voice VLAN、Qos等功能,可以輕松的提供多樣化的桌面接入功能,實現千兆到桌面的高性能網絡。

S5730SI提供豐富的安全特性,在接入設備上實現ARP安全、IP安全、IP源防攻擊等安全措施,支持NAC、ACL等用戶訪問控制策略,将用戶安全控制在網絡終端。

S5730SI提供鏈路聚合特性,支持LACP協議,可以爲服務器提供多條鏈路接入,實現鏈路帶寬提升和鏈路備份。

S5730SI支持EasyOperation、U盤開局等部署特性,可以快速部署設備,方便管理。

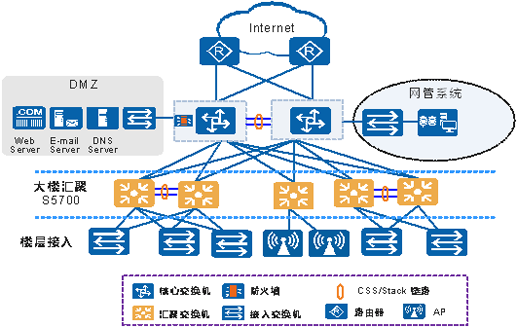

中小型企業園區應用場景

S5730SI可以部署在企業園區網絡的彙聚層,爲用戶組建高性能,融合多業務,高可靠的企業網絡。

在企業網絡和園區網中,S5730SI通過千兆/百兆接口接入交換機,提供高性能大容量交換,上行通過萬兆光口接入核心交換機,構成萬兆骨幹、百兆到桌面的企業網全網解決方案,滿足用戶高帶寬、多業務的需求。

S5730SI提供高可靠性保護方案,可以利用SEP、RRPP快速環網實現毫秒級網絡快速切換,同時可以通過智能堆疊技術構建堆疊系統,實現分布式轉發架構和故障的快速自愈,并且可以在擴展用戶端口的同時實現處理性能的同步提升,統一的設備管理,極大簡化了網絡管理和維護。

小型企業應用場景

除在中大型企業園區作爲接入及彙聚設備使用之外,S5730SI憑借自身強大的彙聚和路由能力,也可作爲核心交換機用于中小型網絡中。

S5730SI使用智能堆疊技術,可以多台設備互相備份,保障核心設備的高可靠性。支持豐富的用戶接入控制策略,用戶集中管理,簡化配置。

訂購信息

S5730-SI系列以太交換機主機選購一覽表:

型号 産品描述
S5730-48C-SI-AC S5730-48C-SI組合配置(24個10/100/1000Base-T以太網端口,8個萬兆SFP+,單子卡槽位,含1個150W交流電源)
S5730-48C-PWR-SI-AC S5730-48C-PWR-SI組合配置(24個10/100/1000Base-T以太網端口,8個萬兆SFP+,單子卡槽位,PoE+,含1個500W交流電源)
S5730-68C-SI-AC S5730-68C-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,單子卡槽位,含1個150W交流電源)
S5730-68C-PWR-SI-AC S5730-68C-PWR-SI組合配置(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,單子卡槽位,PoE+,含1個500W交流電源)
S5730-68C-PWR-SI S5730-68C-PWR-SI(48個10/100/1000Base-T以太網端口,4個萬兆SFP+,單子卡槽位,PoE+,不含電源)
ES5D21Q04Q01 4*40 GE QSFP+接口卡
ES0W2PSA0150 150W AC 電源模塊
ES0W2PSD0150 150W DC 電源模塊
PAC-500WA-BE 500W AC PoE 電源模塊
PDC-650WA-BE 650W DC PoE 電源模塊
W2PSA1150 1150W AC PoE電源模塊

更多信息,敬請訪問華爲企業業務網站 或聯系華爲當地銷售機構
